JG3050-10B1波纹套管弯曲试验仪

JG3050-10B1波纹套管弯曲试验仪 半硬质套管弯曲试验仪 半硬质及波纹套管弯曲试验仪 半硬质套管及波纹套管弯曲试验机

一、简介：

　　本试验机适用于波纹套管等材料做弯曲试验用，弯曲的角度为90°，试验后，观察试样有无裂痕。依据规范：JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求生产。

二、波纹套管弯曲试验仪技术参数：

JG3050-10B1波纹管弯曲试验机

1、试样导管直径: 16、20、25mm。

2、弯曲内半径：48、60、75mm。

3、试样弯曲总角度：90°

4、外形尺寸：350×250×255（长×宽×高）

5、重量：17kg

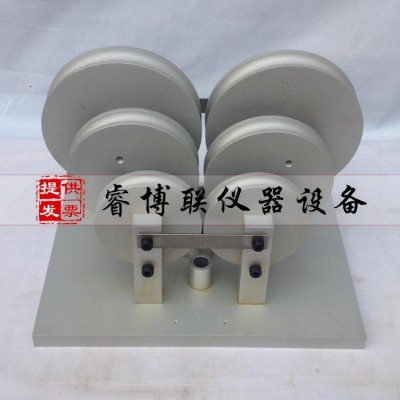

三、波纹套管弯曲试验仪结构说明：

　　本试验机由底座、支架、成型模、弯曲型辊装置等组成。
