4英寸碳化硅基氮化镓外延片厂家价格结构

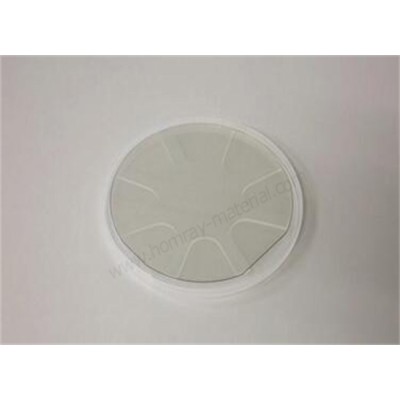

苏州恒迈瑞公司供应4-6英寸碳化硅基氮化镓外延片,GaN-on-SiC结合了碳化硅优异的导热性和GaN高功率密度、低损耗能力,衬底上的器件可在高电压和高漏极电流下运行,结温将随RF功率缓慢升高,RF性能更好,目前多数GaN射频器件的衬底都是碳化硅。受限于SiC衬底,目前尺寸仍然限制在4寸与6寸,8寸还没有推广。GaN-on-SiC外延片主要用于制造微波射频器件。
GaN材料系列具有低的热产生率和高的击穿电场,是研制高温大功率电子器件和高频微波器件的重要材料。目前,随着 MBE技术在GaN材料应用中的进展和关键薄膜生长技术的突破,成功地生长出了GaN多种异质结构。用GaN材料制备出了金属场效应晶体管(MESFET)、异质结场效应晶体管(HFET)、调制掺杂场效应晶体管(MODFET)等新型器件。GaN高效率、低损耗与高频率的材料特性使其在消费电子充电器、电源适配器等领域具有相当的渗透潜力。快充带动GaN功率器件应用,与传统充电器相比,相同功率下的GaN充电器体积更小,质量更轻携带便利。GaN充电器充电功率大,充电速度快,可满足多台设备同时充电的场景需求,且价格相对便宜。在电源适配器、无线充电应用中, GaN器件关断速度快、开关频率高、无反向恢复损失、低传导损耗的特点可以得到充分发挥,逐步取代原有电源适配器中Si MOSFET趋势明显。GaN的“双高”特性在高性能消费电子设备中渗透潜力巨大,可满足快速充电与充电保护的场景要求。具体应用场景主要包括:PD快充、电源适配器、无线充电、过电压保护 OVP等。
