JXG型无阻力孔板流量计你知道使用方式吗,了解过维护方式吗,今天,鹤壁博达作为厂家就可以给大家介绍一下无阻力孔板流量计使用中注意事项,也欢迎大家来电咨询鹤壁博达的无阻力孔板流量计。
一、产品结构:

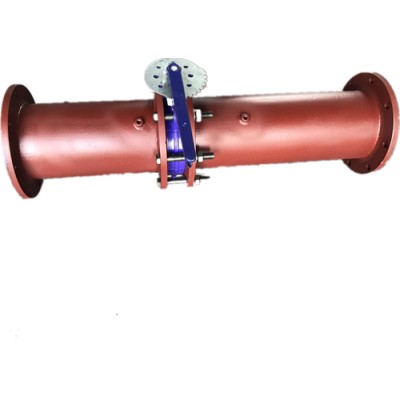

JXG型无阻力孔板流量计主要由进流体管路、旋转手柄、出流体管路、测压咀、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板,不同管道内径的孔板,其结构形式是几何相似的。
二、工作原理
无阻力孔板流量计是通过流体流到孔口时,流股截面收缩,通过孔口后,流股还继续收缩,到一定距离(约等于管径的1/3至2/3倍)达到小,然后才转而逐渐扩大到充满整个管截面,流股截面小处,速度大,而相应的静压强低,称为缩脉。因此,当流体以一定的流量流经小孔时,就产生一定的压强差,流量越大,所产生的压强差越大。因此,利用测量压强差的方法就可测量流体流量。
