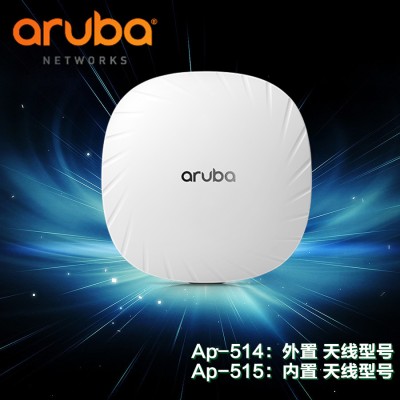

Aruba 510系列Ap-514安移通Ap-515用于园区部署企业接入点

• Ap-514：外置 天线型号

• Ap-515：内置 天线型号

• 接入点类型：室内，双射频，5GHz 802.11ax 4x4 MIMO 和 2.4GHz 802.11ax 2x2 MIMO

• 5GHz 射频：

• 四个空间流单用户 (SU) MIMO，可对 单个 4SS HE160 802.11ax 客户端设备实现 4.8Gbps 的无线数据传输速率（）

• 两个空间流单用户 (SU) MIMO，可对 单个 2SS HE80 802.11ax 客户端设备实现 1.2Gbps 的无线数据传输速率（典型）

• 四个空间流多用户 (MU) MIMO，可对四个支持 1SS 或两个支持 2SS HE160 802.11ax DL-MU-MIMO 的客户端设备实现 4.8Gbps 的无线数据传输速率（）

• 四个空间流多用户 (MU) MIMO，可对四个支持 1SS 或两个支持 2SS HE80 802.11ax DL-MU-MIMO 的客户端设备实现 2.4Gbps 的无线数据传输速率（典型）

• 2.4GHz 射频：

• 两个空间流单用户 (SU) MIMO，可对单个 2SS HE40 802.11ax 客户端设备或两个支持 1SS HE40 802.11ax DL-MU-MIMO 的客户端设备实现 575Mbps 的无线数据传输速率（）

• 两个空间流单用户 (SU) MIMO，可对单个 2SS HE20 802.11ax 客户端设备或两个支持 1SS HE20 802.11ax DL-MU-MIMO 的客户端设备实现 287Mbps 的无线数据传输速率（典型）

• 每个射频*多支持 256 个关联的客户端设备，每个射频*多 16 个 BSSID

• 支持的频段（适用各*家/地区特定的限制）：

• 2.400 到 2.4835GHz

• 5.150 到 5.250GHz

• 5.250 到 5.350GHz

• 5.470 到 5.725GHz

• 5.725 到 5.850GHz

• 可用信道：取决于配置的监管区域

• 动态频率选择 (DFS) 优化了对可用 RF 频谱的使用

• 支持的射频技术：

• 802.11b：直接序列扩展频谱 (DSSS)

• 802.11a/g/n/ac：正交频分复用 (OFDM)

• 802.11ax：正交频分多址接入 (OFDMA)，*多 16 个资源单位（用于 80MHz 信道）

• 支持的调制类型：

• 802.11b：BPSK、QPSK、CCK

• 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM、256-QAM（专有扩展）

• 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM（专有扩展）

• 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM

• 802.11n 高吞吐量 (HT) 支持：HT20/40

• 802.11ac 超高吞吐量 (VHT) 支持：VHT20/40/80

• 802.11ax 高效率 (HE) 支持：HE20/40/80/160

• 支持的数据传输速率 (Mbps) 1：

• 802.11b：1、2、5.5、11

• 802.11a/g：6、9、12、18、24、36、48、54

• 802.11n (2.4GHz)：6.5 到 300（MCS0 到 MCS15，HT20 到 HT40）

• 802.11n (5GHz)：6.5 到 600（MCS0 到 MVC31，HT20 到 HT40）

• 802.11ac：6.5 到 3,467（MCS0 到 MCS9，NSS = 1 到 4，VHT20 到 VHT160）

• 802.11ax (2.4GHz)：3.6 到 574（MCS0 到 MCS11，NSS = 1 都 2，HE20 到 HE40）

• 802.11ax (5GHz)：3.6 到 4,803（MCS0 到 MCS11，NSS = 1 都 4，HE20 到 HE160）

• 802.11n/ac 数据包聚合：A-MPDU, A-MSDU

• 发射功率：可以按 0.5 dBm 的增量配置

• （聚集、提供总量）发射功率（受本地法规要求限制）：

• 2.4 GHz 频段：+21 dBm（每链 18dBm）

• 5 GHz 频段：+24dBm（每链 18dBm）

• 注意：发射功率不包括天线增益。总 (EIRP) 发射功率包括了天线增益。

• 高级蜂窝网共存 (ACC) 可将蜂窝网络的干扰影响降到*低

• 比率合并 (MRC) 可提高接收装置性能

• 循环延时/循环移位分集 (CDD/CSD)，用于改善下行链路 RF 性能

• 空时分组编码 (STBC)，用于提升范围和改进接收

• 低密度奇偶校验 (LDPC)，实现高效率纠错和提升吞吐量

• 传输波束成型 (TxBF)，用于提升信号的可靠性和范围

• 802.11ax 目标等待时间 (TWT)，支持低功耗客户端设备

1 忽略专有数据传输速率扩展和 OFDMA 资源 单位的影响。

• E0：HPE SmartRate 端口（RJ-45， 协商速度 2.5 Gbps）

• 自动感知链路速度 (100/1000/2500BASE-T) 和 MDI/MDX

• 2.5 Gbps 速度，符合 NBase-T 和 802.3bz 规格

• PoE-PD：48Vdc（标称）802.3af/802.3at PoE

• E1：10/100/1000BASE-T 以太网网络接口 (RJ-45)

• 自动感知链路速度和 MDI/MDX

• 网络端口之间的链路聚合 (LACP) 支持，用于提供冗余和提升容量

• DC 电源接口：12Vdc（标称，+/- 5%）， 接受 2.1 毫米/5.5 毫米中间极性圆形插头，9.5 毫米长度

• USB 2.0 主机接口（类型 A 连接器）

• 可向附加 设备提供 1A / 5W 的电源

• 蓝牙 5 和 Zigbee (802.15.4) 射频

• 蓝牙： 8dBm 的发射功率（第 1 类）和 -95dBm 的接收敏感度

• Zigbee： 8dBm 的发射功率和 -97dBm 的接收敏感度

• 集成垂直极化全向天线，大约 30 度下倾，峰值增益为 3.5 dBi (AP-515) 或 4.9 dBi (AP-514)

• 指示器（两个多色 LED）：用于指示系统和射频状态

• 复位按钮：恢复出厂设置，LED 模式控制 （正常/关闭）

• 串行控制台接口（专用，μUSB 物理插座）

• Kensington 安全插槽

• 该接入点支持直接 DC 电源和 以太网供电（PoE；在端口 E0 上）

• 有两个电源可用时，DC 电源 优先于 PoE

• 电源单独出售；请查看以下订购 信息部分以了解详情

• 采用直接 DC 电源或802.3at POE供电时，AP 没有功能限制

• 采用 802.3af PoE 供电并且启用 IPM 功能时，接入点将在非受限模式下启动，但可以根据 PoE 预算和实际功耗来启用功能限制。具体需要启用哪些 IPM 功能限制以及启用顺序可以通过编程来实现。

• 采用 802.3af PoE 供电并且禁用 IPM 功能 时，接入点将在节能模式下运行并启用一些固定的功能限制：

• USB 接口和 E1 以太网端口被 禁用

• 5GHz 射频被限制在 2x2 操作范围内

• 功耗（*坏条件下）：

• DC 供电：16W

• PoE 供电 (802.3af, IPM enabled): 13.5W

• PoE 供电 (802.3at/bt): 20.8W

• 上述所有数字均为未连接外部 USB 设备时的数据。在向此类设备提供完整的 5W 功耗预算时，接入点的功耗增加（*坏情况下）为 5.7W (PoE) 或 5.5W (DC)。

• 待机模式中的功耗（*坏条件下）：12.6W (PoE) 或 9.7W (DC)

• 深度睡眠模式中的功耗（*坏条件下）： 5.9W (PoE) 或 1.5W (DC)

• 接入点的背面预装有一个安装支架。该支架用于将接入点固定到任何（单独出售的）安装组件上；有关详细信息，请参见下面的订购信息部分。

• 尺寸/重量（AP-515；主机，不含安装 支架）：

• （长）46 毫米 x（宽）200 毫米 x（高）200 毫米（1.8 英寸 x 7.9 英寸 x 7.9 英寸）

• 重量：810 克（28.5 盎司）

• 尺寸/重量（AP-515；发运）：

• （长）72 毫米 x（宽）230 毫米 x（高）220 毫米（2.8 英寸 x 9.1 英寸 x 9.1 英寸）

• 重量：1,010 克（35.5 盎司）

• 工作条件

• 温度：0°C 到 +50°C / +32°F 到 +122°F

• 湿度：5% 到 93%（无凝露）

• 接入点经过 plenum 认证，可以用于通风 空间

• ETS 300 019 标准 3.2 级环境等级

• 储运条件

• 温度：-40°C 到 +70°C / -40F 到 +158°F

• 湿度：5% 到 93%（无凝露）

• ETS 300 019 标准 1.2 级和 2.3 级环境等级

• 平均无故障时间 (MTBF)：在 +25° 的工作温度下 560,000 小时（64 年）。

• FCC/ISED

• CE 标志

• RED 指令 2014/53/EU

• EMC 指令 2014/30/EU

• 低电压指令 2014/35/EU

• UL/IEC/EN 60950

• EN 60601-1-1, EN60601-1-2

有关特定于各*家/地区的监管信息和审批，请联系您的 Aruba 代表。

• AP-514：APIN0514

• AP-515：APIN0515

• UL2043 Plenum Rating

• Wi-Fi 联盟

• Wi-Fi 认证 a, b, g, n, ac

• Wi-Fi 认证 ax2

• WPA、WPA2 和 WPA3 – 企业、个人

• WMM、WMM-PS、Wi-Fi Vantage、W-Fi Agile Multiband

• Wi-Fi Location3

• Passpoint (release 2)

• Bluetooth SIG

• Ethernet Alliance（PoE、PD 设备、4 级）

2 可能需要软件更新。Wi-Fi 联盟启动该项目后，认证工作将立即启动。

3 开始不可用；需要软件升级。

• ArubaOS 和 Aruba InstantOS 8.4.0.0

• Aruba 硬件有条件终身质保
