兰州耐磨陶瓷涂料施工 上壳体龟甲网防磨料
兰州耐磨陶瓷涂料施工 上壳体龟甲网防磨料，耐磨陶瓷涂料又被称为耐磨陶瓷砂浆，是一种新型的可靠的新型工业材料，它是采用了耐酸耐碱的人工合成材料经过严格的工艺和配方所合成的。在普通的材料的表面制做一层耐磨陶瓷涂料之后，其耐磨性将得到很大的提高，这意味着耐磨陶瓷涂料的研发挽救了很大的经济损失。其实，除了提高材料的耐磨性，耐磨陶瓷涂料还有很多其他的作用。 比如，耐磨陶瓷涂料隔绝了金属与空气、水和其他腐蚀性气液体，大大提高了材料的耐腐蚀性，提高了材料的使用寿命。除此之外，材料的强度和韧性也有很大的改变，其综合的力学性能和使用性能有很大的提高。
耐磨陶瓷涂料简介：耐磨陶瓷涂料采用磷酸盐溶液作结合剂，配刚玉骨料、刚玉、α-Al2O3，SiC微、微及多种外加剂，施工完毕后可直接点火生产的新型耐磨耐火涂抹料。它具有附着力强，耐磨损，耐化学侵蚀，养护时间短，可与各种耐火材料结合等优点。
一、 包装 耐磨陶瓷涂料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装料的12%左右。
二、 贮存 耐磨陶瓷涂料存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、 施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

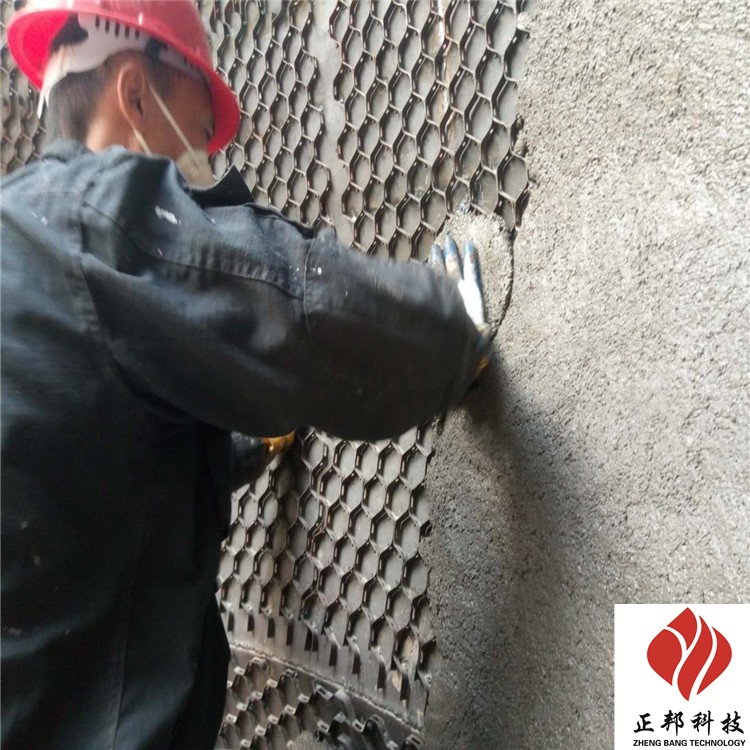

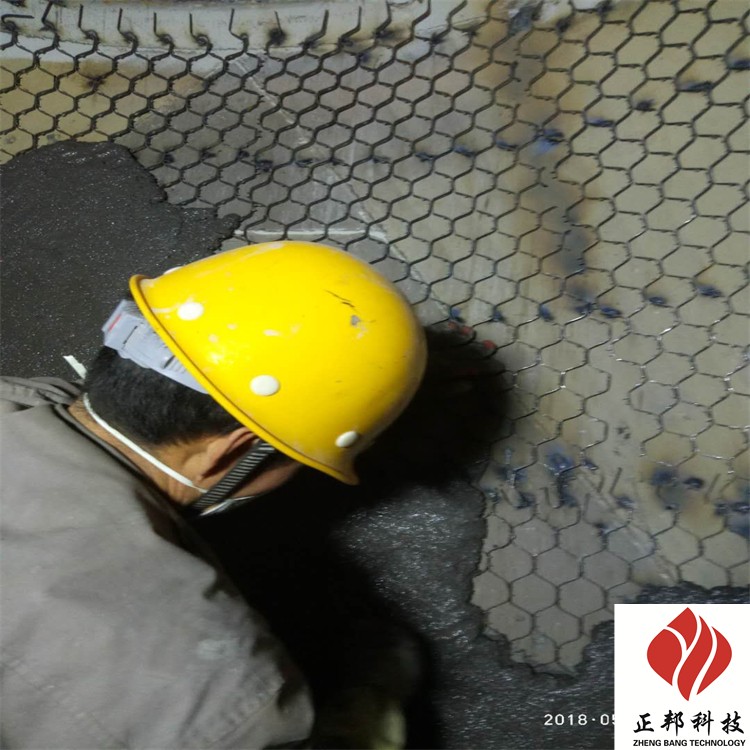

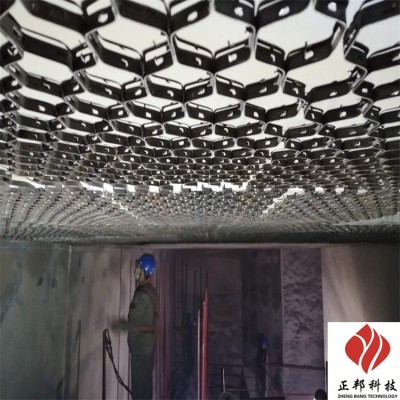

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。先清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能
