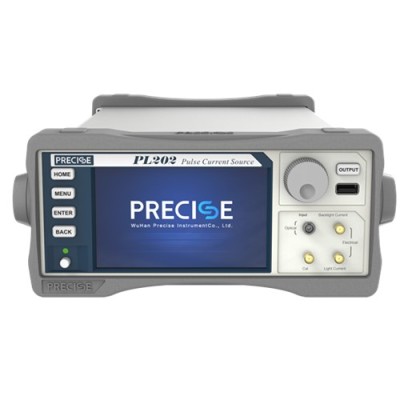

旁路二极管热性能测试脉冲电流源



单价 面议对比
询价 暂无
浏览 93
发货 湖北武汉江夏区付款后3天内
品牌 普赛斯仪表
测试量 脉冲电压、脉冲电流、峰值光功率
脉冲恒流输出 0~300mA,0~3A,0~30A量程
直流恒流输出 Z大电流3A,Z大电压10V
更新 2024-10-31 10:45
手机号:18140663476

联系方式
加关注0

武汉普赛斯仪表有限公司

普通会员第2年
资料通过认证
保证金未缴纳
产品详细

  热斑效应:太阳能电池一般是由多块电池组件串联或并联起来。串联支路中可能由于电池片内部缺陷或者外部遮挡,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。被遮蔽的太阳电池组件此时会严重发热而受损。

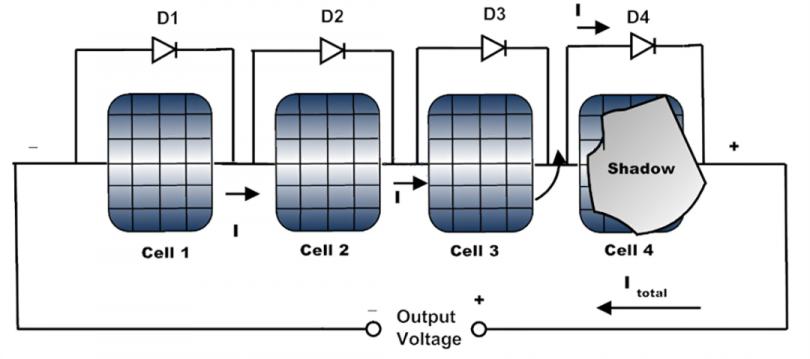

  旁路二极管:是指并联于太阳能电池板正负极两端之间的二极管,能够有效地防止硅电池片因热斑效应而烧毁,是光伏太阳能组件的重要组成部分,旁路二极管的质量直接影响着光伏电站的发电量及使用安全。

  热性能测试旨在确定二极管的温度特性以及其在连续工作条件下的Z大结温。测试时将组件加热到指定温度,并施加ISC或者1.25倍ISC脉冲电流(<1ms),待热稳定后(如1h),测量旁路二极管的正向电压以及表面温度,根据以下温度可计算旁路二极管的结温:

  Tj = Tcase + R*U*I

  - R为热阻系数,由厂家提供 - Tcase为二极管表面温度

  - U为二极管正向压降 - I为组件短路电流

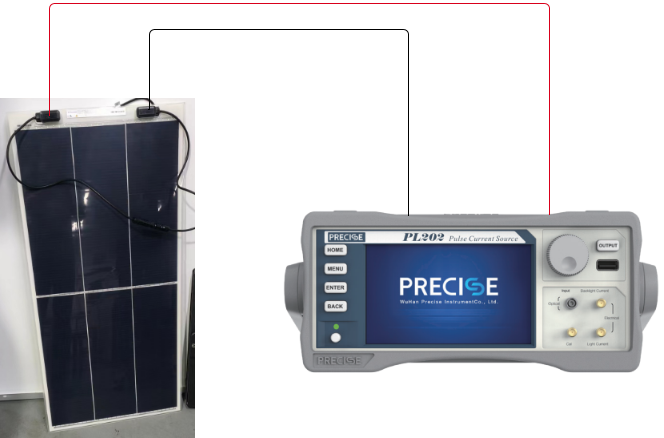

  旁路二极管热性能测试方案:

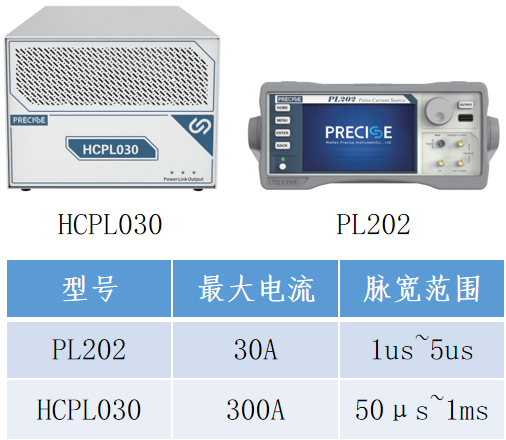

  普赛斯仪表旁路二极管热性能测试脉冲电流源优势:

  1、输出脉冲电流同时测量器件电压。

  2、输出脉冲边沿陡(最小100ns),测试效率高。

  3、源测精度高达0.1%;
