烟盖陶瓷耐磨料厂家 刚玉胶泥价格
烟盖陶瓷耐磨料厂家 刚玉胶泥价格，陶瓷耐磨料在电厂和钢铁冶炼厂应用广泛，钢铁冶炼厂的冶炼炉其温度在800—1200度之间，所以要求材料，并且对防磨性能的要求也严格。很多厂家采用耐火浇注料来解决此部位的耐磨问题，但效果不是很理想，因为耐火浇注料是对待有着好的效果，然而性能就会严重下降，正邦公司耐磨陶瓷涂料正是填补了这方面空白，其胶水在烧结过程中能跟材料形成烧结反应，烧结反应后的陶瓷涂料层抗压强度能达到161，抗折强度能达到17.8，并且能持续稳定的发挥其作用。
陶瓷耐磨料在生产和加工环节中是相当严格的，其配料是由二十多种结合剂和高密度碳化硅及莫来石骨料加工而成，所以对现场的使用也有严格的要求，工况或企业在使用耐磨陶瓷涂料的时候经常遇到一些问题，现在就给大家做一个解析，常见的问题如下；

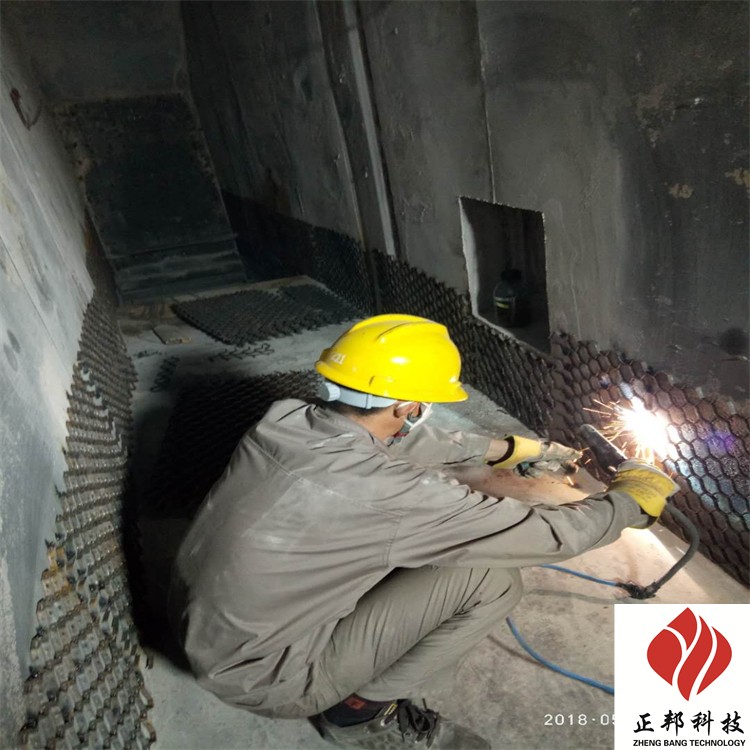

1. 焊接；施工中先就是要锚固焊接底部骨架龟甲网，龟甲网的焊接严格要求焊接点横向间距为20mm,纵向间距为10mm，这样才能使龟甲网和底部钢板能很好的焊接在一起，从而不会出现由于震动或者风速过大而导致龟甲网松动或者脱落。
2. 检查焊接；龟甲网焊接完毕后需做初步检查，不能出现漏焊或者焊点间距过大等不合格问题，如有问题需及时加固，以保证基础骨架的牢固性。
3. 准备搅拌；开始搅拌耐磨陶瓷涂料，一次不能往搅拌机倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多会导致材料搅拌不均匀从而影响材料性能。
4. 开始搅拌；加入的固化剂，使耐磨陶瓷涂料与固化剂充分搅拌均匀，然后加入的胶水充分搅拌均匀，搅拌时间为10-15分钟为宜，直至陶瓷涂料与胶水形成一个湿球状并且黏度很大，才能从搅拌机放出来开始使用。

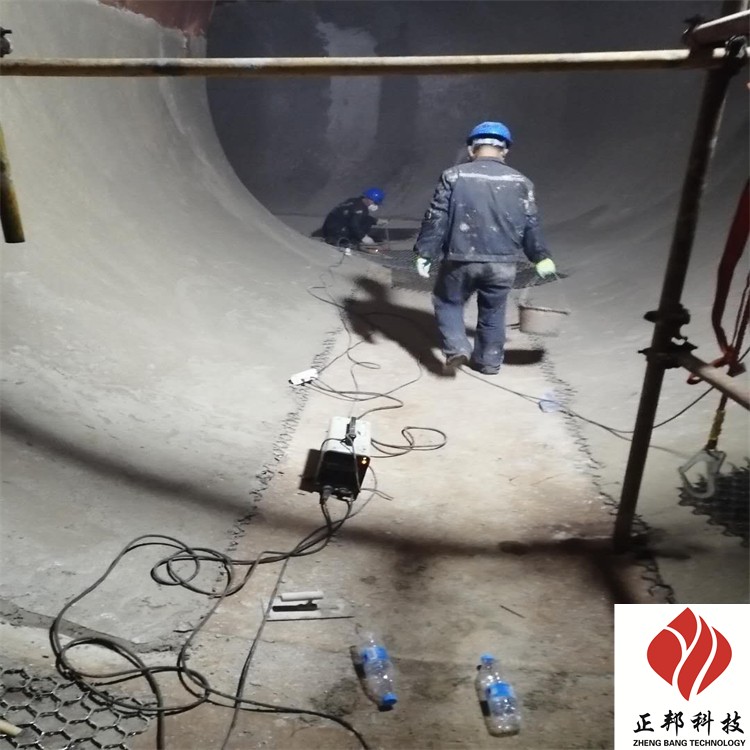

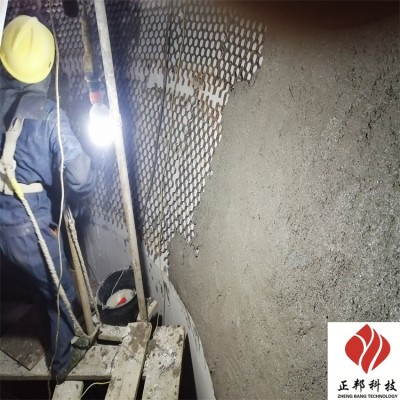

5. 涂抹；操作人员需配备劳保手套及口罩眼镜防护帽等防护用品，如果在高空作业需要佩戴合格的防护带，从桶内取出适量陶瓷涂料（每次约两公斤为宜），需用力涂抹在焊接好的龟甲网上，保证不能有空洞或压不实的现象，以保证耐磨陶瓷涂料紧密的和龟甲网及钢板结合在一起，垂直面和顶部需一次成型，不能分层涂抹，以防止出现起层现象。
6. 检查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落现象，如果发现及时清理然后重新涂抹，直到耐磨陶瓷涂料与钢板紧密结合在一起方可使用。
7. 保养；耐磨陶瓷涂料需过了保养期达到较后才能正常使用，夏季一般为48小时，冬季一般为72小时。
性能指标：
检测项目 检测数据 检测项目 检测数据
体积密度（g/cm3） 2.99 导热系数（W/m.k） 1.5
耐压强度（110*24h） 161 耐压强度（850℃*3h） 135
抗折强度（110℃*24h） 17.8 抗折强度（850℃*3h） 16
耐磨性（g/cm2） 1.1 使用温度（℃） 1000
