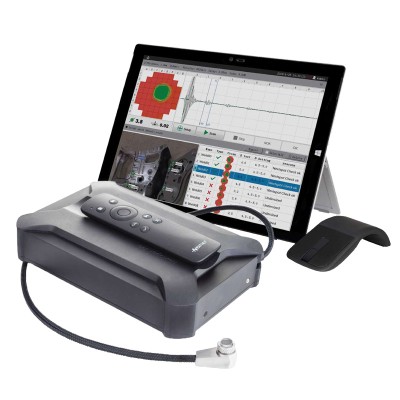

超声波相控阵点焊检测仪
NEXT SPOT系列 300
超声波相控阵点焊检测仪
·航天航空 ·交通运输 ·电力能源 ·制造行业 ·油气行业

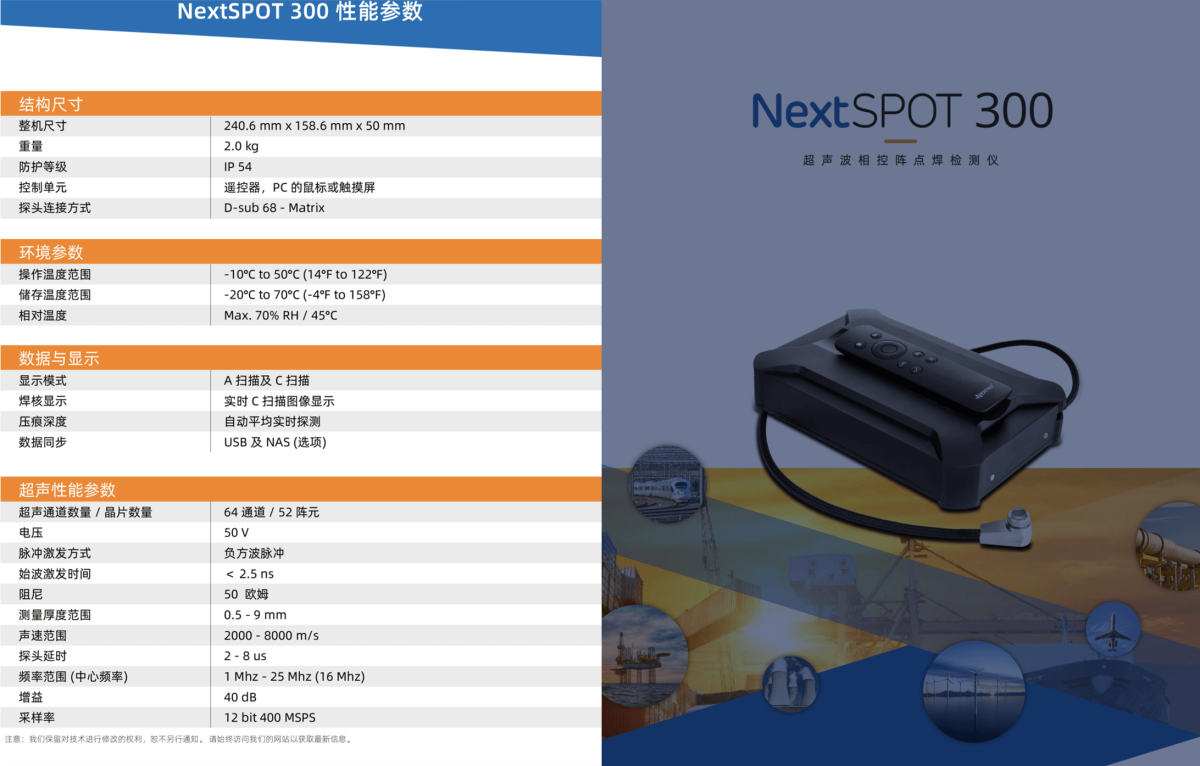

整机尺寸：240.6*158.6*50mm
重量：2.0kg
防护等级：IP54
控制单元：，PC的鼠标或触摸屏
探头连接方式：D-sub68-Matrix
显示模式：A扫描及C扫描
焊核显示：实时C扫描图像显示
压痕深度：自动平均实时探测
数据同步：USB及NAS
超声通道数量：64通道/52阵元
电压：50V
脉冲击发方式：负方波脉冲
始波激发时间：＜2.5ns
阻尼：50欧姆
测量厚度范围：0.5-9mm
声速范围：2000-8000m/s
探头延时：2-8μs
频率范围：1Mhz-25Mhz（16Mhz）
增益：40dB
采样率：12bit 400MSPS
应用范围：
·航天航空、铁路交通
·钢铁冶金、锅炉压力容器
·金属材料加工、管道管材
·电力、石化、、机械
·汽车、模具、棒材、铸件
·轨道、绝缘子、电力传输
·齿轮、齿圈、飞轮检测
·学校、科研、海关
·水冷板、接插件、电子元器件
·半导体、锂电池、塑胶件、电路板
·BGA、SMT、LED……
