银川浮选槽龟甲网防磨胶泥价格 正邦耐磨料
银川浮选槽龟甲网防磨胶泥价格 正邦耐磨料，龟甲网防磨胶泥的物理结构主要是由一种由高分子聚合物与刚玉、磁化硅等多种复合超微粉填料和化学添加剂配制而成的双组份合成材料,当胶泥涂装在设备基体上后,胶泥中的高分子聚合物与设备的基体形成很强的分子连接键粘接,使胶泥与设备的涂装表面固化成一体。刚玉、碳化硅等多种复合微粉及超微粉填料赋予了设备被涂装表面的性能,即高耐磨性同时高分子聚合物本身具有防腐特性,从而使涂装后的设备具有耐磨防腐性能。
龟甲网防磨胶泥是采用磷酸盐溶液作结合剂，配刚玉骨料、刚玉粉、α-Al2O3，SiC微粉、超微粉及多种外加剂，施工完毕后可直接点火生产的新型耐磨耐火涂抹料。它具有附着力强，耐磨损，耐化学侵蚀，抗剥落，养护时间短，可与各种耐火材料结合等优点。

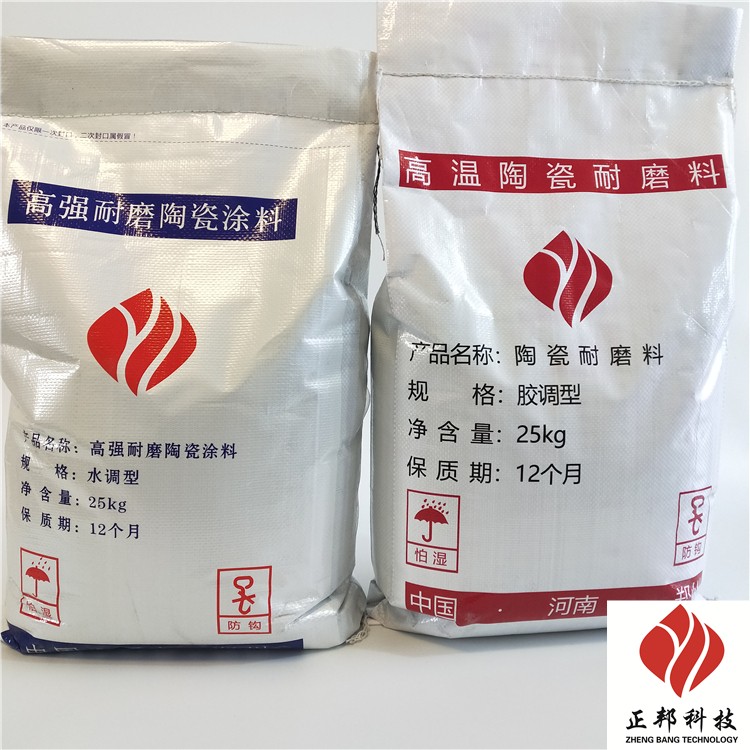

一、包装 耐磨陶瓷涂料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。
二、贮存 耐磨胶泥存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、 施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨胶泥为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

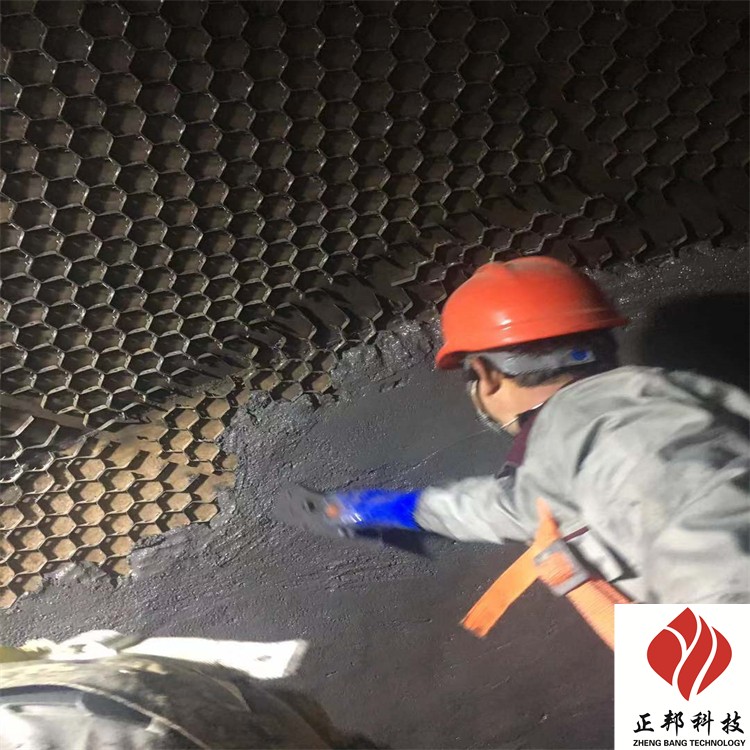

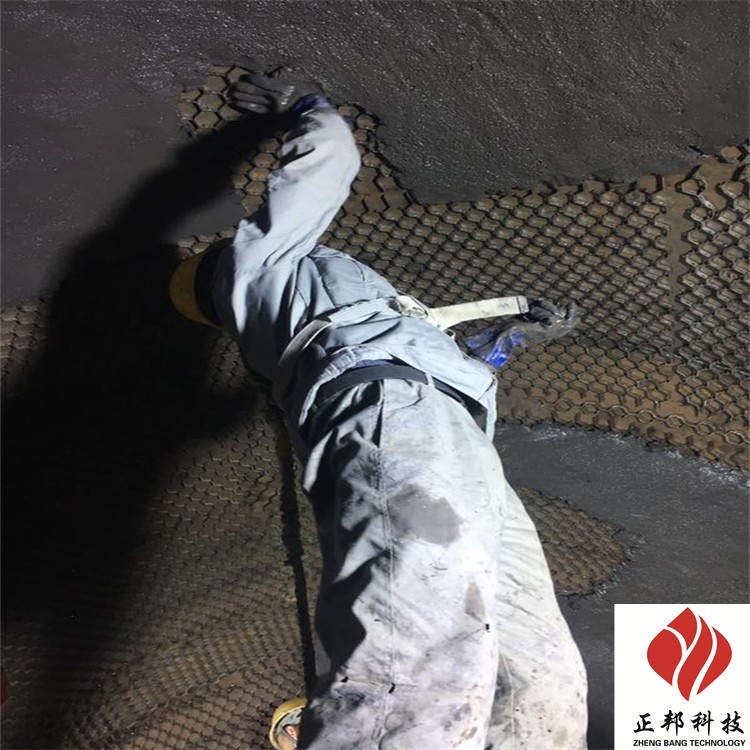

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨胶泥，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨胶泥施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
