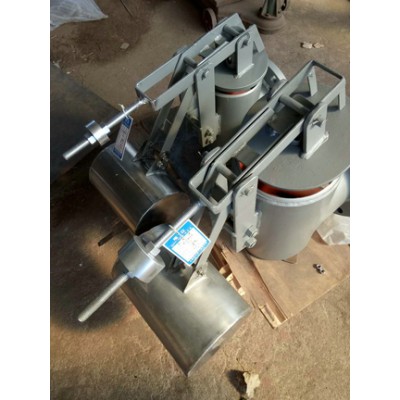

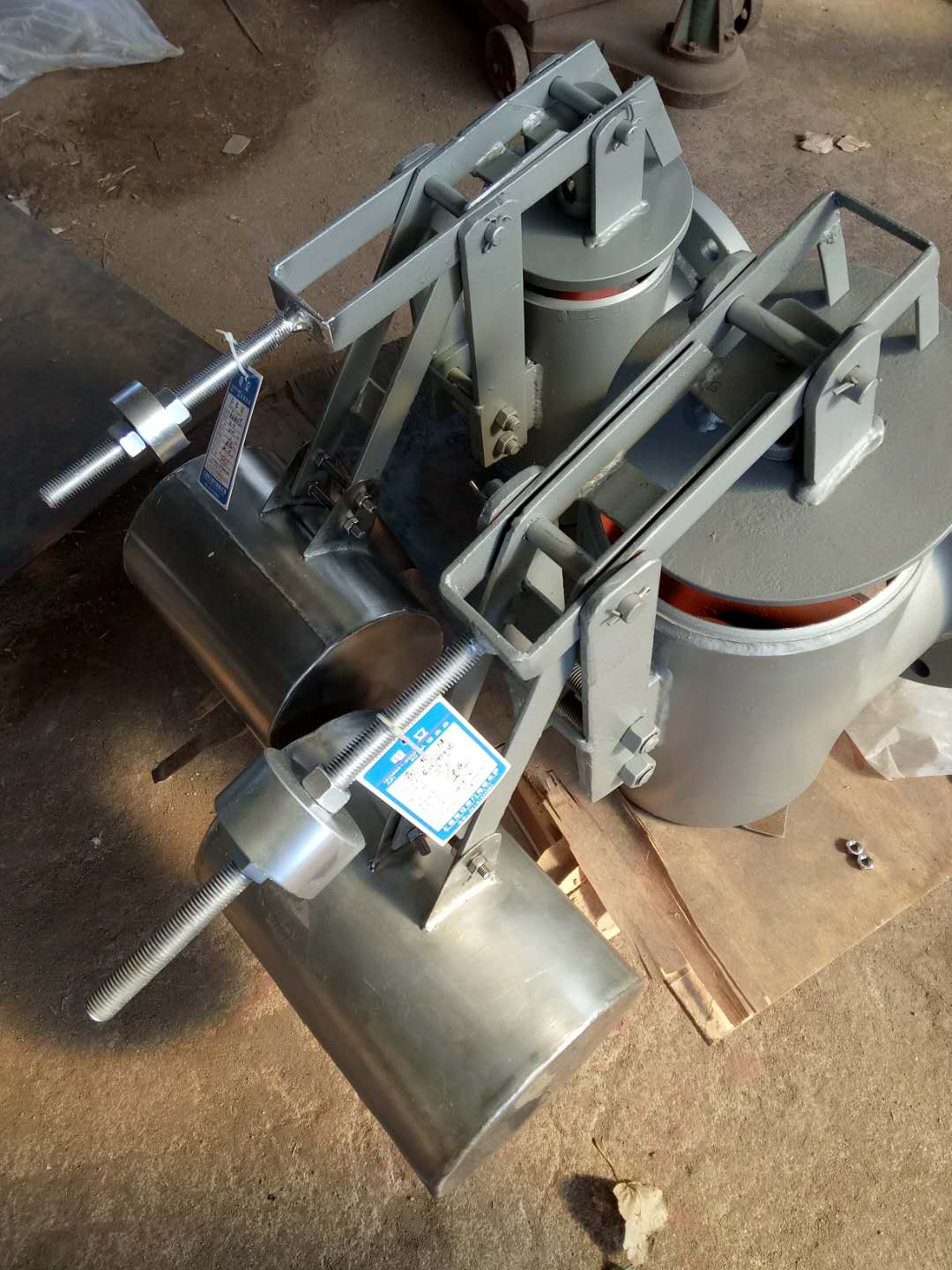

截油排水阀GSF-B-150电立

GSF - A型

A型截油排水阀的管道接口为垂直安装

GSF - B型

B型截油排水阀的管道接口为水平安装

    GSF-A型截油排水阀型号一览表

   截油排水阀GSF型号一览表

截油排水阀GSF该产品具有以下明显优点：
排水能力大，型号齐全，主体为不锈钢，抗腐能力强。转动灵活，工作可靠，使用寿命长；
体积小、维修方便、不需补充水，冬季管理方便；
采用双阀先导式结构，不需动力、因此安全。技术起点高，动作灵敏可靠；
在有油状态下，将油截留在堤内。在无介质状态下阀门自动关闭，确保油品油罐区安全。
该产品由浮体在介质中所受浮力的差异来实现控制。一般油品的密度范围在0.71~0.92间，而水的密度为1。
二、截油排水阀GSF-B-150电立品牌应用范围
1、适用油品的范围：
提示：本阀门适用于油品≤860kg/m3的油品区。
1.1 功能：
1）在排放系统内无介质时，阀门关闭；
2）在排水系统内介质为水时（例如雨水），阀门开启，雨水或污水及时排出；
3）在排放系统内介质为油品时（例如事故跑油时），阀门关闭，可以防止油品外泄而造成事故。
1.2 用途：
安装在石化行业生产装置，油品罐区的排水管道，起到截油排水作用。

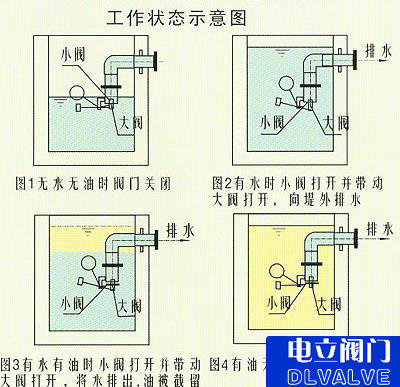

截油排水阀GSF-B-150电立品牌工作状态示意图：

三、 截油排水阀GSF-B-150电立品牌安装、调试与维修
1、安装：GSF型截油排水阀安装见安装图（见附件1、附件2）
2、安装注意事项：
1）排水阀联接形式为法兰联接，法兰为PN1.0Mpa
2）沉砂井中的杂物应清除干净。
3、正常维护：
1）定期清除沉沙井的杂物；
2）定期清洁和检查大、小阀门及不锈钢浮桶丝堵的“O”形圈是否密封严密，并及时更换；
3）检查浮桶的使用情况，保证正常运行。
