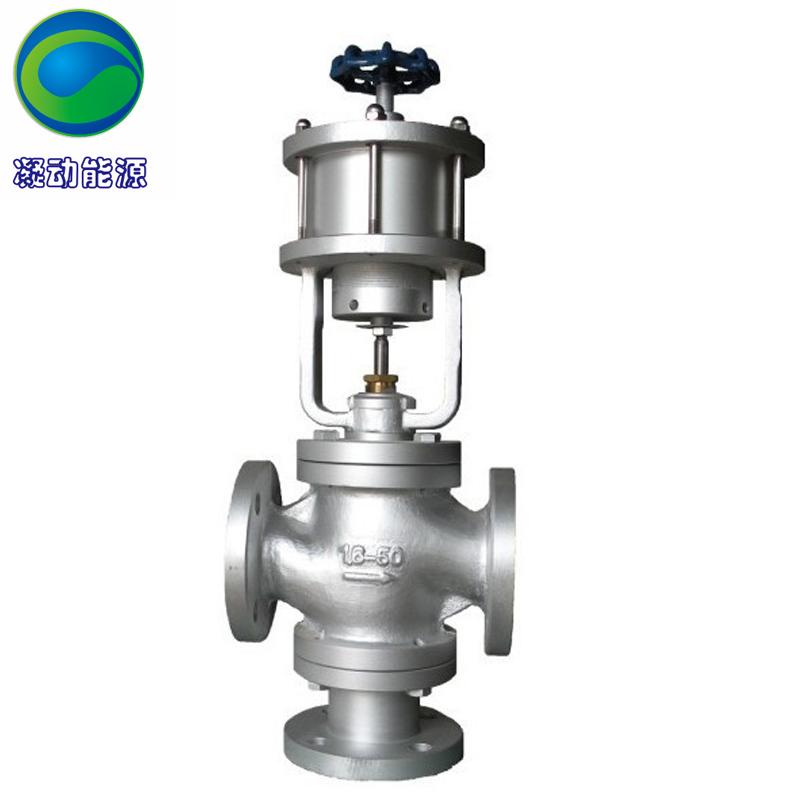

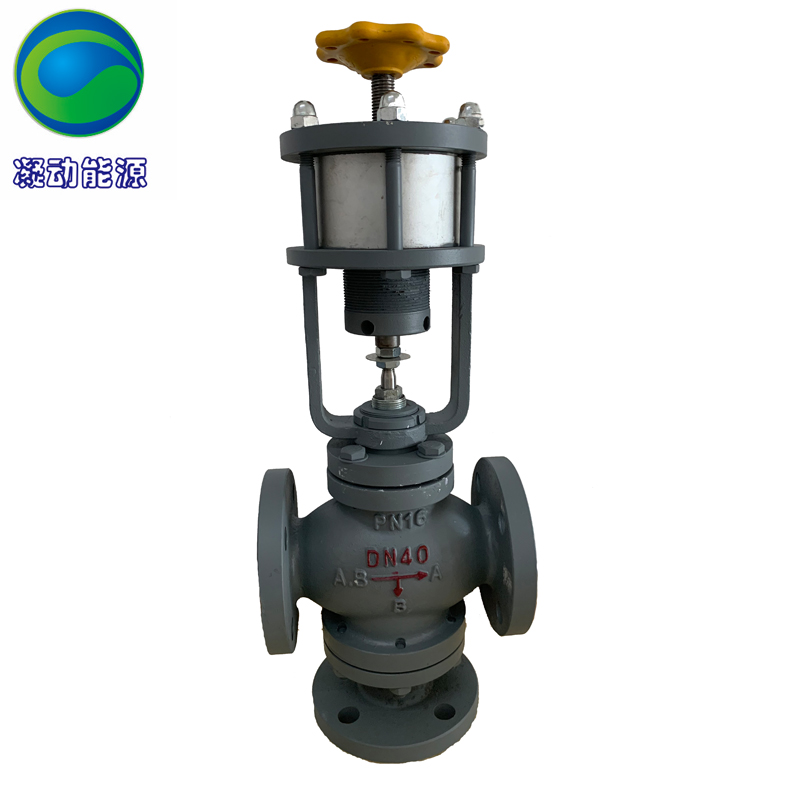

气动活塞切断阀概述
气动活塞式切断阀(简称气动活塞切断阀),是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。
气动活塞切断阀规格与技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | ||
额定行程(mm) | 8 | 12 | 20 | 25 | |||||
气缸直径(mm) | 80 | 100 | 125 | ||||||
允许 泄漏量 | 硬密封 | Ⅴ、Ⅵ级 | |||||||
软密封 | Ⅵ级 | ||||||||
工作温度℃ | 硬密封:-40~450 硬密封:-20~ | ||||||||
公称压力(MPa) | 1.6 4.0 | ||||||||
信号压力(KPa) | 0或400~600 |
