一、产品介绍

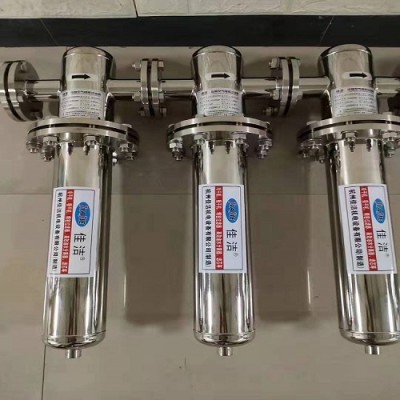

负压除菌过滤器主要是采用超大面积的除菌滤芯，快装式结构，过滤精度为0.22μ0.01μ，使用121℃洁净蒸汽定期灭菌，能99.995%除去细菌及各种噬菌体。是yi用中心吸引系统行业里必须的环节，除菌过滤器是负压空气除菌的好选择。除菌过滤器采用304或316L不锈钢材质制造壳体，并配合镜面抛光，达到无寄生细菌死角。除菌过滤器的滤芯采用蒸汽灭菌的PTFE折叠滤芯。滤芯具有抗高压、高温、疏水、高密度特性。
二、安装与配置
1.安装时，必须按照过滤器上的空气进出口标签连接好管道。否则将进出口反装会严重影响过滤效果。为了便于使用和更换维修,过滤器应按下图所示的标准管线进行安装。
2.yi用除菌过滤器安装示意图 （多台真空泵）
3.yi用除菌过滤器一备一用安装示意图（单台真空泵）
一备一用使用方法A过滤器使用①.打开A1 A2阀门，②.关闭B1 B2 Z1 Z2阀门，使用3天后A过滤器需要蒸汽灭菌时切换至B过滤器使用①.打开B1 B2，②.关闭A1 A2，③.打开Z1（蒸汽阀门） ④20-30分钟后关闭Z1，同样方式切换AB过滤器 交替使用，如有特大疫情真空泵超负荷运行可以同时使用A B二台过滤器①.打开A1 A2 B1 B2阀门，②.关闭Z1 Z2阀门。
负压除菌系统安装顺序：进气管路---集污罐—真空罐—3.不锈钢负压除菌过滤器（好每台真空泵前加一台，方便更换滤芯等维护保养，如果只在总管上加一台，请一定要加装旁路，在出气口预留蒸汽或消毒液接入口）—4.真空泵--（水环式加气水分离器）5.不锈钢排气口除菌过滤器---室外楼顶排放（远离其它吸气设备，便于废气扩散。外壳必须用304不锈钢材质内无滋生细菌的卫生死角，切不可用铝合金或碳钢替代；整个过滤器要可以承受高温蒸汽杀菌。（铝合金和碳钢会氧化腐蚀，滤芯必须要用疏水型聚四氟（PTFE滤膜）除菌滤材（0.01微米），并且通过完整性检测才能有效截留细菌和病毒，而不能采用硼硅酸纤维等（为普通工业凝聚油水用。
三、除菌过滤器的特点
（1）除菌过滤器一般采用十字悬挂式，水平进出。多芯过滤器可设计成落地式。
（2）有些使用场合根据实际需要分成预过滤器、精过滤器两种。
（3）空气流向：从外向内穿过滤芯，请根据壳体标签上箭头方向安装。
（4）进入除菌过滤器的空气必须先经过储气罐稳压预过滤器，否则将影响除菌滤芯的寿命，达不到预期的除菌效果。
（5）定期杀菌，根据实际使用情况每周1~2次，每次30分钟，采用经过洁净饱和蒸汽杀菌。蒸汽温度＜121℃，蒸汽压力＜0.3MPa。阀门须缓慢开关。灭菌过程须专人看管。
（6）经过100次蒸汽杀菌后或滤芯压差达到0.07-1.0MPa时，应更换新的除菌滤芯。
卫生级过滤器筒体全部采用you质304不锈钢材料制造，每台过滤器都是经过严格的选材及精心制造而成，无裂缝的流线型设计，具有良好的表面和大的耐腐蚀能力，以达到防止细菌污染的质量标准，严格满足GMP标准要求。
四、滤芯的更换注意事项（旧滤芯是感染性废物风险很高）
（1）滤芯是易耗品，为保证过滤效果，请每使用3-6个月更换一次。
（2） 请按排专业的人员更换滤芯，并做好个人防护工作，穿戴好护目镜，口罩和防护服等（参考GB11651《个体防护装备选用规范》），建议更换前用对过滤器用蒸汽杀菌，无蒸汽条件可往过滤器内注入75%乙醇并保持半小时杀菌 。
（3） 更换时严禁无关人员进入现场，更换完成后，可能会有传染源从管路跑出，需用紫外线等方法对泵房空间进行消毒杀菌，并且在一段时间内严禁人员入内。
（4）旧滤芯请按传染性污染物的相关处置要求进行无害化处理，严禁随意丢抛弃。
如有大真空泵超负荷运行可以同时使用AB二台过滤器①.打开A1A2B1B2阀门，（1）除菌过滤器一般采用十字悬挂式，水平进出。多芯过滤器可设计成落地式。（2）有些使用场合根据实际需要分成预过滤器、精过滤器两种。（3）空气流向：从外向内穿过滤芯，请根据壳体标签上箭头方向安装。（4）进入除菌过滤器的空气必须先经过储气罐稳压预过滤器，否则将影响除菌滤芯的寿命，达不到预期的除菌效果。（5）定期杀菌，根据实际使用情况每周1~2次。每次30分钟，采用经过洁净饱和蒸汽杀菌。蒸汽温度＜121℃，蒸汽压力＜0.3MPa。阀门须缓慢开关。灭菌过程须专人看管。（6）经过100次蒸汽杀菌后或滤芯压差达到0.07-1.0MPa时。
