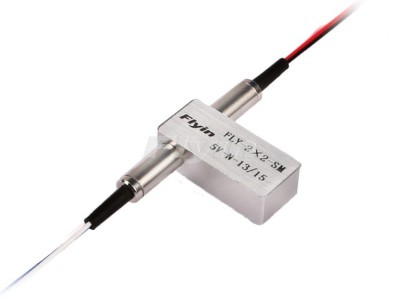

2x2B 机械式光开关



单价 面议对比
询价 暂无
浏览 130
发货 广东深圳龙华区
库存 10000个起订20个
品牌 Flyin(飞宇)
插入损耗(dB) Type:0.8 Max:1.2 Type:0.6 Max:0.8
工作波长(nm) 850 1260~1650
测试波长 850 1310/1490/1550/1625/1650
更新 2023-02-17 11:44
手机号:

联系方式
加关注0

深圳市飞宇光纤系统有限公司

普通会员第2年
资料未认证
保证金未缴纳
产品详细

深圳飞宇推出的2×2B机械式光开关性能处于业界领先水平,具有插损低、体积小等优点,是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件,通过光路切换,实现光路交叉链接切换,纤小的封装更易于集成进高密度的光通信系统中,有锁定及非锁定两种控制类型。

产品特点产品应用
低插入损耗城域网
低信道干扰实验室研发
波长范围宽系统监测
锁定及非锁定两种控制类型动态配置分插复用
高稳定性和可靠性传输和接收保护
网络测试系统

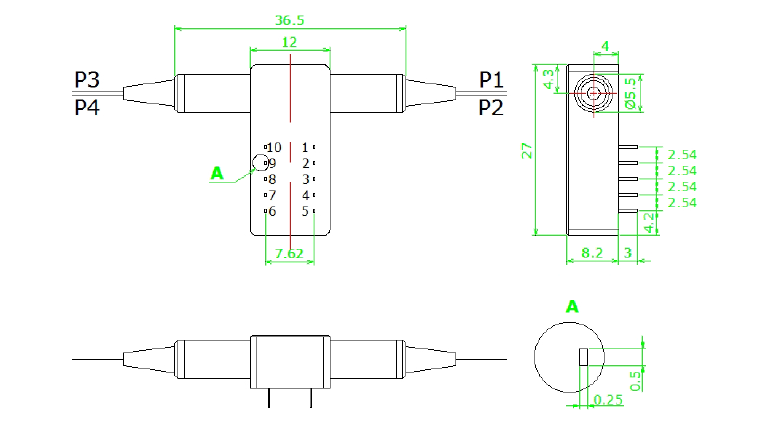

包装尺寸


技术参数

型号FY-2×2T
插入损耗(dB)Type:0.8 Max:1.2Type:0.6 Max:0.8
工作波长(nm)8501260~1650
测试波长8501310/1490/1550/1625/1650
串扰(dB)MM≥45 SM≥55
回波损耗(dB)MM≥30 SM≥50
偏振相关损耗(dB)≤0.05
波长相关损耗(dB)≤0.25
温度相关损耗(dB)≤0.25
重复性(dB)≤±0.02
工作电压(V)3.0 or 5.0
使用寿命(time)≥10^7
切换时间(ms)≤8
传输光功率(mW)≤500
工作温度(℃)-20~+70
储存温度(℃)-40~+85
尺寸(mm)(L)27.0×(W)12.6×(H)8.0(±0.2mm)定制可用

以上参数不包含连接头

引脚定义

类型引脚电驱动监测状态
2×2BOptical Path152×2BOptical Path152×2BOptical Path
锁定P1-P4,P2-P3V+GNDlatchingP1-P4,P2-P3V+GNDlatchingP1-P4,P2-P3
P1-P3----
P1-P3----
P1-P3
非锁定P1-P4,P2-P3V+----GNDOpenCloseCloseOpen
P1-P3--------CloseOpenOpenClose

光路

规格电压电流电阻
5V锁定4.5~5.536~44mA125Ω
5V非锁定4.5~5.526~32mA175Ω
3V锁定2.7~3.354~66mA50Ω
3V非锁定2.7~3.339~47mA70Ω
