产品详细

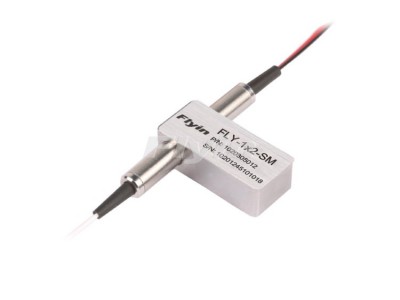

深圳飞宇推出的1×2机械式光开关性能处于业界领先水平，具有插损低、体积小等优点，是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件，通过光路切换，实现光路交叉链接切换，纤小的封装更易于集成进高密度的光通信系统中，有锁定及非锁定两种控制类型。
| 产品特点 | 产品应用 |
| 低插入损耗 | 城域网 |
| 低信道干扰 | 实验室研发 |
| 波长范围宽 | 系统监测 |
| 锁定及非锁定两种控制类型 | 动态配置分插复用 |
| 高稳定性和可靠性 | 传输和接收保护 |
| 网络测试系统 |

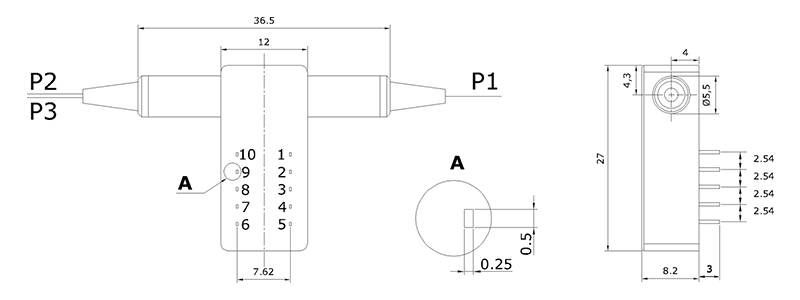

包装尺寸
技术参数
| 参数 | FY-1×2L | FY-1×2T |
| 工作波长（nm） | 850 | 1260~1650 | 850 | 1260~1650 |
| 测试波长 | 850 | 1310/1490/1550/1625/1650 | 850 | 1310/1490/1550/1625/1650 |
| 插入损耗（dB） | Typ:0.8 Max:1.2 | Typ:0.5 Max:0.8 | Typ:0.8 Max:1.2 | Typ:0.5 Max:0.8 |
| 回波损耗（dB） | MM≥30 SM≥50 |
| 串扰（dB） | MM≥35 SM≥55 |
| 偏振相关损耗（dB） | ≤0.05 |
| 波长相关损耗（dB） | ≤0.25 |
| 温度相关损耗（dB） | ≤0.25 |
| 重复性（dB） | ≤±0.02 |
| 工作电压（V） | 3.0 or 5.0 |
| 使用寿命（time） | ≥10^7 |
| 切换时间（ms） | ≤8 |
| 传输光功率（mW） | ≤500 |
| 工作温度(℃) | -20~+70 |
| 储存温度(℃) | -40~+85 |
| 尺寸（mm） | （L）22.0×（W）12×(H)10.5(±0.2) | （L）27.0×（W）12.6×(H)8.0(±0.2) |
以上参数不包含连接头
引脚定义
| 类型 | 引脚 | 电驱动 | 监测状态 |
| 1×2 | channel | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 锁定 | P1-P2 | V+ | GND | -- | -- | Open | Close | Close | Open |
| P1-P3 | -- | -- | GND | V+ | Close | Open | Open | Close |
| 非锁定 | P1-P2 | V+ | -- | -- | GND | Open | Close | Close | Open |
| P1-P3 | -- | -- | -- | -- | Close | Open | Open | Close |
光路
| 规格 | 电压 | 电流 | 电阻 |
| 5V锁定 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V非锁定 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V锁定 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V非锁定 | 2.7~3.3 | 39~47mA | 70Ω |
快采购网供应商深圳市飞宇光纤系统有限公司供应1x2 机械式光开关，为您提供详细的产品报价、参数、图片等商品信息，本产品在2023-02-17 11:44更新，主要更新内容为：产品类别,联系方式,产品参数,产品价格,产品图片信息。如需进一步了解1x2 机械式光开关，请与厂家直接联系，请在联系时说明是在快采购网网看到这条商机的。
-
