窑炉烟道龟甲网耐磨胶泥厂家
窑炉烟道龟甲网耐磨胶泥厂家，龟甲网耐磨胶泥的开发是建立在完整地理论基础上的。实验证明，国产耐磨陶瓷涂料超过了国外产品实物标准，有耐磨性能，可以取代进口的耐磨陶瓷涂料，是水泥行业立磨、辊压机、选粉机、粉体管道阀门和粉料输送管道内衬的理想材料。耐磨陶瓷防腐涂料优良的力学性能和耐磨指数使它还可以应用于水泥行业余热发电系统以及电厂循环流化床锅炉内衬，经受严酷的高速热态含尘气流的冲刷和磨损，地提高设备运转周期耐磨陶瓷涂料保护易磨损部位，施工方便快捷，耐磨性、耐温性好，无剥落现象，表面几乎磨损，达到了设计耐磨防腐涂料要求和维护的目的，大大降低了维护费用和生产成本，提高了设备的运转率。
一、包装 龟甲网耐磨胶泥为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。
二、贮存 龟甲网耐磨胶泥存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、加入促凝剂，根据施工现场当地的环境温度，选择促凝剂合适加入的量。当温度小于20℃时，促凝剂可全部加入；当温度大于20℃时可根据施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

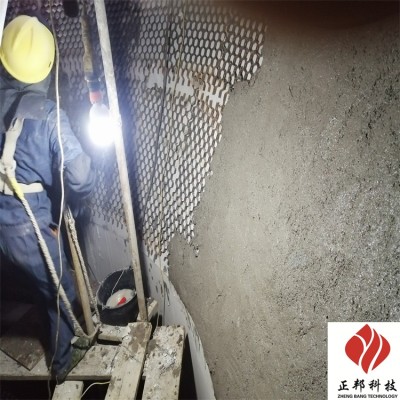

4、开始施工：先将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面的浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐温耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初耐温耐磨陶瓷涂料不能再加胶水搅拌使用，应废弃。
8、该耐温耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
