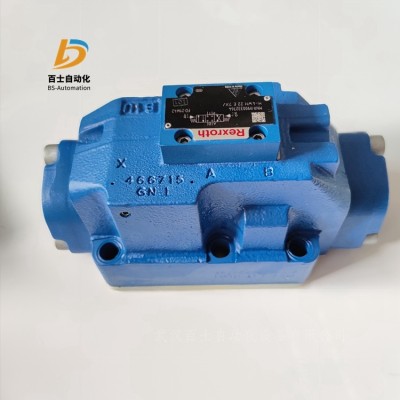

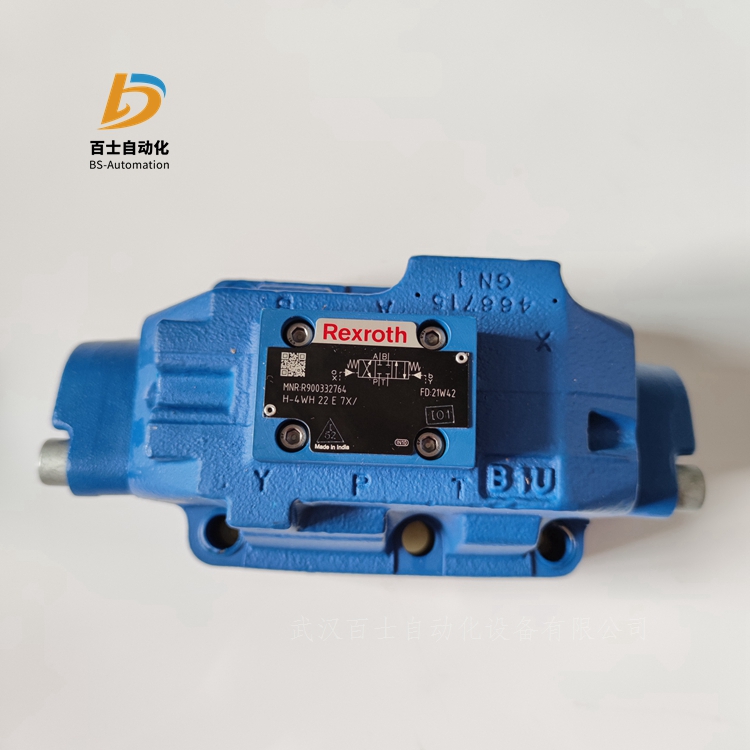

R900332764 H-4WH22E7X/ 德国进口REXROTH液压换向阀
武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现
货供应，欢迎新老客户询价采购！
产品简介：
力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WH, WEH
规格 10 … 32
组件系列 4X, 7X, 6X
大工作压力 350 bar
大流量 1100 l/min
三位四通、二位四通或二位三通型号
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个或对中连接
可选型号：
-手动应急操作
-切换时间调整
-主阀通道 P 中的预载阀
-行程设置和/或阀芯位置监测
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或
两个复位弹簧 和以及带有一个或两个电磁铁 "a"和/或 "b"的先导控制阀。
液压系统必须正确通风，以确保能够发挥正常功能。
阀门带3个开关位置时，主阀中的主控制阀芯 通过两个弹簧保持在零位置或初始位置，阀门带2个开关位置时，通过建压或弹簧将
其保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀
进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过电磁铁 "a"），先
导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。先导压力作用于主控制阀芯 的左侧并使其克服弹簧
力移动。这样就会使主阀中的油口P与B相连接，油口A与T相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置（脉冲阀芯除外）。弹簧腔卸载至油箱。先导油回油可以（通过通道 T）内部实现或
（通过通道 Y）外部实现。可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于
弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现（请参阅先
导油供油）。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。和两个弹簧腔通过配流阀板 连接到油口 X 和 Y。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此
方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。
型号 WEH…H
带有主控制阀芯压力对中的三位四通方向阀
主阀中的主控制阀芯 通过两个前表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个前表面的卸
压，主控制阀芯 将移动到切换位置。
卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧 和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯 保持在中心位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。注意：
先导油供油修改只能由经过授权的专业人员执行或返厂执行.
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数.
大先导压力：请遵守技术数据的要求.
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求.
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH液压换向阀订货号和型号：
力士乐REXROTH定向滑阀，先导操作，液压驱动H-.WH
R901426286 H-3WH16HA3-7X/
R900246899 H-4WH10C4X/
R900738780 H-4WH10C4X/S2
R900528376 H-4WH10D4X/
R900521539 H-4WH10D4X//V
R900547383 H-4WH10D4X/J/T08VSO545
R900549770 H-4WH10E49-4X//V
R900512094 H-4WH10E4X/
R901077671 H-4WH10E4X//ZV
R901232464 H-4WH10E4X/S2
R900534845 H-4WH10G4X/
R900575340 H-4WH10G4X//V
R901077679 H-4WH10G4X//ZV
R900900839 H-4WH10G4X/QABG24
R900908027 H-4WH10G4X/QMABG24
R900534847 H-4WH10H4X/
R901077670 H-4WH10H4X//ZV
R900599089 H-4WH10HC4X//V
R900941397 H-4WH10HD4X/
R900534846 H-4WH10J4X/
R901077677 H-4WH10J4X//ZV
R901351939 H-4WH10K4X/
R900566847 H-4WH10M4X/
R901125325 H-4WH10R4X/
R901220320 H-4WH10R4X//V
R901152932 H-4WH10R4X//ZV
R900907246 H-4WH10T4X/
R901037628 H-4WH10T4X//V
R900508622 H-4WH10U4X/
R901425598 H-4WH10W4X//ZV
R900513847 H-4WH10Y4X/
R900539589 H-4WH10Y4X//V
R901077680 H-4WH10Y4X//ZV
R901096134 H-4WH10Z4X//V
R900424832 H-4WH16C30-6X/QAG24
R900489963 H-4WH16C6X/
R900492032 H-4WH16C6X//V
R900353279 H-4WH16C6X/QAG24SO518
R900522312 H-4WH16C6X/S2/V
R900560707 H-4WH16C6X/SO450
R900353405 H-4WH16C6X/SO542
R900923978 H-4WH16C7X/
R900491090 H-4WH16D6X/
R900493861 H-4WH16D6X//22
R900378061 H-4WH16D6X//MT
R900925637 H-4WH16D7X/
R900439395 H-4WH16E39-6X/
R900487041 H-4WH16E6X/
R900498379 H-4WH16E6X//10
R900495262 H-4WH16E6X//12
R900338481 H-4WH16E6X//22
R900336117 H-4WH16E6X//V
R900582657 H-4WH16E6X/S2
R900560183 H-4WH16E6X/SO12
R900548050 H-4WH16E6X/SO553
R900450051 H-4WH16E6X/SO680
R900331401 H-4WH16E6X/SO8
R900925638 H-4WH16E7X/
R901248515 H-4WH16E7X//10
R901072638 H-4WH16E7X//V
R901077552 H-4WH16E7X//Z
R900716640 H-4WH16E7X/MIL02
R900492637 H-4WH16F6X/
R900495951 H-4WH16G6X/
R900331293 H-4WH16G6X//11
R900496145 H-4WH16G6X//12
R900351617 H-4WH16G6X//22
R900562165 H-4WH16G6X//V
R900335199 H-4WH16G6X//VSO450
R900908028 H-4WH16G6X/QMABG24
R900467959 H-4WH16G6X/S2/V
R900380733 H-4WH16G6X/SO450
R900925640 H-4WH16G7X/
R901077688 H-4WH16G7X//Z
R900944460 H-4WH16G7X/QMABG24
R901079824 H-4WH16G7X/S2
R900419772 H-4WH16H6X/
R901070926 H-4WH16H7X/
R901231792 H-4WH16H7X//Z
R900499080 H-4WH16HC6X/
R900503026 H-4WH16HC6X//V
R900923979 H-4WH16HC7X//V
R901179550 H-4WH16HC7X//ZVSO871
R900351583 H-4WH16HD6X//13
R900569838 H-4WH16HD6X//MT
R900473684 H-4WH16HD6X//P4,5
R900949597 H-4WH16HD7X/
R901175984 H-4WH16HD7X//ZV
R900536636 H-4WH16HE6X/
R900495617 H-4WH16HF6X/
R900432814 H-4WH16HG6X/
R900498380 H-4WH16HJ6X/
R900732849 H-4WH16HJ7X/
R901410577 H-4WH16HJ7X/S
R900333814 H-4WH16HM6X/
R901055638 H-4WH16HM7X/
R900509676 H-4WH16HZ6X/
R901090634 H-4WH16HZ7X/
R900342609 H-4WH16J6X/
R900387712 H-4WH16J6X//10
R900532019 H-4WH16J6X/S
R900925644 H-4WH16J7X/
R901077689 H-4WH16J7X//Z
R901110869 H-4WH16J7X/S
R900474871 H-4WH16K6X/
R900486919 H-4WH16L6X/
R900582400 H-4WH16M6X/
R900523155 H-4WH16M6X//P7,0
R900943695 H-4WH16Q7X/
R900444645 H-4WH16R6X/S
R901157904 H-4WH16R7X//ZV
R900529302 H-4WH16S6X/S2
R900492638 H-4WH16T6X/
R900527431 H-4WH16T6X/S2
R900617278 H-4WH16T7X/S2
R900377461 H-4WH16U6X/
R900590079 H-4WH16U6X//25
R900955928 H-4WH16U7X/
R900339034 H-4WH16V6X/
R900532703 H-4WH16W52-6X/Q0G24/VSO6
R900518338 H-4WH16W52-6X/QAG24/VSO6
R900911922 H-4WH16W52-6X/QM0G24/VSO6
R900350930 H-4WH16W6X/
R900331655 H-4WH16Y6X/
R900519140 H-4WH16Y6X//T10
R900394813 H-4WH16Y6X/J/T10
R900925646 H-4WH16Y7X/
R901210042 H-4WH16Y7X//ZV
R900405847 H-4WH16Z6X/SSO484
R900594943 H-4WH16Z6X/SO542
R900713008 H-4WH16Z7X/MIL02
R900484972 H-4WH22C7X/
R901241812 H-4WH22C7X//V
R978006614 H-4WH22C7X/MTSO43A-1718
R900504282 H-4WH22C7X/QAG24
R900504767 H-4WH22C7X/QAG24/V
R901136825 H-4WH22C7X/QMAG24/V
R900594040 H-4WH22C7X/S2
R900734648 H-4WH22C7X/S2QMAG24
R900379746 H-4WH22D7X/
R900365962 H-4WH22D7X/QAG24/V
R901384631 H-4WH22D7X/QMABG24
R901072175 H-4WH22D7X/QMAG24/V
R900900365 H-4WH22D7X/S
R900456547 H-4WH22E120-7X//T10SO630
R900415639 H-4WH22E43-7X//T13SO630
R900332764 H-4WH22E7X/
R900394818 H-4WH22E7X//T13SO630
R900394820 H-4WH22E7X//T13SO631
R900434043 H-4WH22E7X/SO668
R900332083 H-4WH22G7X/
R900445549 H-4WH22G7X//12
R900445171 H-4WH22G7X//12SO6
R900375379 H-4WH22G7X//25
R900713997 H-4WH22GA7X/
R900332248 H-4WH22H7X/
R900443315 H-4WH22H7X/S2
R900489964 H-4WH22H7X/SO181
R900387146 H-4WH22H7X/SO233
R900354104 H-4WH22HC7X/
R900737004 H-4WH22HD7X/
R900348208 H-4WH22HD7X/SO370
R900351613 H-4WH22J7X/
R900484180 H-4WH22J7X//V
R900532020 H-4WH22J7X/S
R900761838 H-4WH22J7X/S2
R900575543 H-4WH22R7X/
R901215170 H-4WH22U7X//10
R900532972 H-4WH22W52-7X/Q0G24/VSO6
R900507975 H-4WH22W52-7X/QAG24SO6
R900518339 H-4WH22W52-7X/QAG24/VSO6
R900739782 H-4WH22EA7X/
R900491772 H-4WH25C6X/
R900511168 H-4WH25C6X//N15SO540
R900448043 H-4WH25C6X//V
R900357464 H-4WH25C6X/QAG24SO518
R901174243 H-4WH25D30-6X/QMABG24
R900413673 H-4WH25D6X/
R900396104 H-4WH25D6X//22
R900405496 H-4WH25D6X//T16V
R901384742 H-4WH25D6X//V
R900388146 H-4WH25D6X/QAG24SO518
R901188644 H-4WH25D6X/QMAG24
R901171971 H-4WH25D6X/QMBG24
R900769793 H-4WH25D6X/S2/V
R900457488 H-4WH25E119-6X//T10SO630
R900413674 H-4WH25E6X/
R900413674 H-4WH25E68/
R900463745 H-4WH25E6X//10
R978917854 H-4WH25E6X//11
R900494998 H-4WH25E6X//V
R900452651 H-4WH25E6X//VSO82
R900512608 H-4WH25E6X/Q0BG24SO722
R901140075 H-4WH25E6X/QM0G24
R900929455 H-4WH25E6X/QM0G24SO12
R978016436 H-4WH25E6X/S
R901181743 H-4WH25E6X/S/V
R900594391 H-4WH25E6X/S2
R901344667 H-4WH25E6X/S2/V
R901344549 H-4WH25E6X/S2QMABG24
R900454020 H-4WH25E6X/SO668
R900977386 H-4WH25E6X/U
R900763604 H-4WH25EA6X/S2
R900371233 H-4WH25F6X/
R900411647 H-4WH25G6X/
R900330658 H-4WH25G6X//10
R900532410 H-4WH25G6X//14
R901072458 H-4WH25G6X//V
R978853760 H-4WH25G6X//V
R900590957 H-4WH25G6X/J
R901253290 H-4WH25G6X/QMAG24
R901413531 H-4WH25G6X/QMBG24
R901072341 H-4WH25G6X/S
R900597545 H-4WH25G6X/S/11
R900406211 H-4WH25G6X/SO82
R900413671 H-4WH25H6X/
R900494864 H-4WH25H6X/SO233
R900497883 H-4WH25H6X//10
R901072360 H-4WH25H6X//V
R900511444 H-4WH25H6X/S
R900551595 H-4WH25H6X/S2
R900394314 H-4WH25HC6X/
R901420532 H-4WH25HC6X//V
R900409328 H-4WH25HD6X/
R901294490 H-4WH25HD6X//10
R900936885 H-4WH25HD6X//11
R978858675 H-4WH25HD6X//V
R901086875 H-4WH25HD6X/S2
R900379898 H-4WH25HD6X/SO58
R900333741 H-4WH25HE6X/
R901242327 H-4WH25HF6X/
R900772056 H-4WH25HG6X/
R900945201 H-4WH25HH6X/
R900578951 H-4WH25HH6X//P4,5
R900417050 H-4WH25HJ6X/
R900421237 H-4WH25HJ6X//V
R901007342 H-4WH25HK6X/
R900472138 H-4WH25HM6X/S
R900445645 H-4WH25HT6X/S2
R901275247 H-4WH25HV6X/
R900574627 H-4WH25HW6X/
R900529912 H-4WH25HZ10-6X/SO581
R900904874 H-4WH25HZ6X/
R900430325 H-4WH25HZ6X/S
R900470033 H-4WH25J2-6X/SO495
R900392415 H-4WH25J24-6X/
R900412439 H-4WH25J6X/
R900349373 H-4WH25J6X//11
R900343154 H-4WH25J6X//12
R900379924 H-4WH25J6X//18
R900385492 H-4WH25J6X//V
R901344668 H-4WH25J6X/S/V
R900904228 H-4WH25J6X/S2
R900371808 H-4WH25L6X/
R901374476 H-4WH25L6X//11
R978030313 H-4WH25M6X/
R900700920 H-4WH25Q6X/
R901090327 H-4WH25Q6X//V
R901338387 H-4WH25Q6X/S2/10
R900487378 H-4WH25R6X/
R900535497 H-4WH25R6X//12
R900933010 H-4WH25T6X/
R900332491 H-4WH25T6X//10
R900451357 H-4WH25T6X/S2/V
R900468827 H-4WH25U25-6X/
R900522347 H-4WH25U6X/
R900529683 H-4WH25W52-6X/QAG24/VSO6
R900571739 H-4WH25Y6X/
R900491294 H-4WH25Y6X//15
R900486974 H-4WH25Y6X//19
R900733616 H-4WH25Y6X//V
R900343679 H-4WH25Z6X/
R900937263 H-4WH25Z6X/S2QMBG24
R900419941 H-4WH32C6X/
R900449255 H-4WH32C6X//18
R900427419 H-4WH32D6X/
R901283903 H-4WH32D6X/S
R900419024 H-4WH32E6X/
R900463746 H-4WH32E6X//10
R900940483 H-4WH32E6X/JS
R900723101 H-4WH32E6X/S2
R900378630 H-4WH32F6X/
R901418578 H-4WH32G51-6X/
R900498351 H-4WH32G6X/
R900498378 H-4WH32G6X//22
R900355513 H-4WH32G6X//V
R900432032 H-4WH32G6X/S
R901224083 H-4WH32G6X/S2/V
R900418102 H-4WH32H6X/
R900432031 H-4WH32H6X/S
R900332669 H-4WH32HC6X/
R900485647 H-4WH32HD6X/
R900786340 H-4WH32HE6X/S
R900967823 H-4WH32HH6X/
R900498381 H-4WH32HJ6X/
R901190682 H-4WH32HT6X//V
R900365025 H-4WH32J6X/
R901368346 H-4WH32J6X//V
R900501628 H-4WH32L2-6X/SO170
R900501627 H-4WH32L5-6X/SO170
R900352568 H-4WH32L6X/
R900338981 H-4WH32M6X/
R900494793 H-4WH32Q6X//10
R900777288 H-4WH32Q6X/S/10
R900358250 H-4WH32R6X/
R900378628 H-4WH32T6X/
R900907841 H-4WH32W6X/
R900567043 H-4WH32X155-6X//47SO742
R900567042 H-4WH32X156-6X//47SO741
R900342300 H-4WH32Y6X/
R900343678 H-4WH32Z6X/
R978916302 H-4WH16E7X/S2
R978016004 H-4WH16G7X/V
R978901772 H-4WH16H7X/
R978910372 H-4WH16HZ7X/
R978916303 H-4WH16Y7X/S2
R978012323 H-4WH22C7X/MTSO43A-1718-1
R978850719 H-4WH22C7X/VSO43A-557
R978916304 H-4WH22E7X/S2
R978917928 H-4WH22G7X/V
R978917093 H-4WH22HZ7X/
R978917896 H-4WH25E6X/SO43A-1706
R978903745 H-4WH25HQ6X/S2
R978007105 H-4WH25J6X/10/V
R978915333 H-4WH25J6X/S
R978915096 H-4WH25R6X/SO43A-1669
R978910303 H-4WH32C1-6X/V
R978004611 H-4WH32D6X/MTSO221
R978907388 H-4WH32D6X/V
R978028591 H-4WH32HZ6X/
