智舜测控GYB-YL-3000L 引伸计标定仪 25mm引伸计检定仪产品概述:
伸计标定仪是一种纯机械式的高精度位移测微仪器。引伸计标定器是根据JJG762-2007引伸计检定规程要求研发、设计的,专门用于对各类引伸计的标定,也广泛用于位移传感器的检定及相应百分表、千分表的检定。

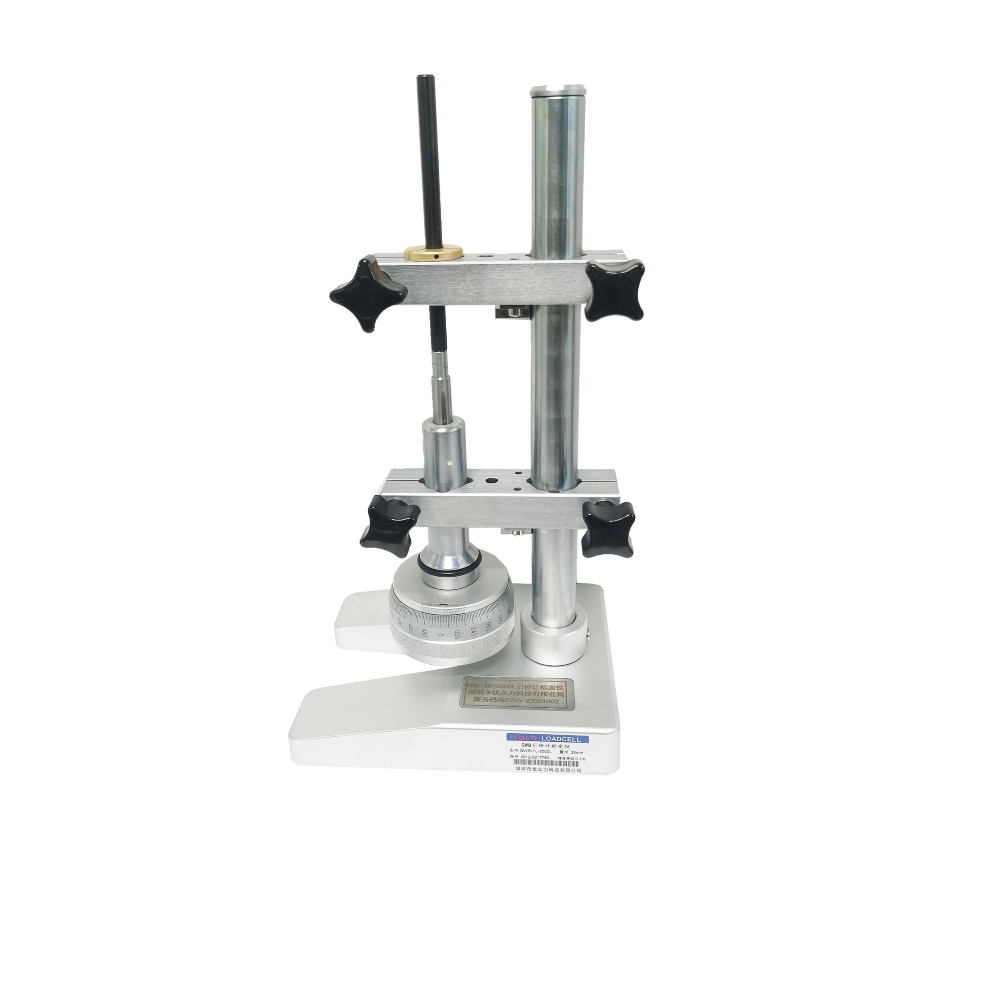

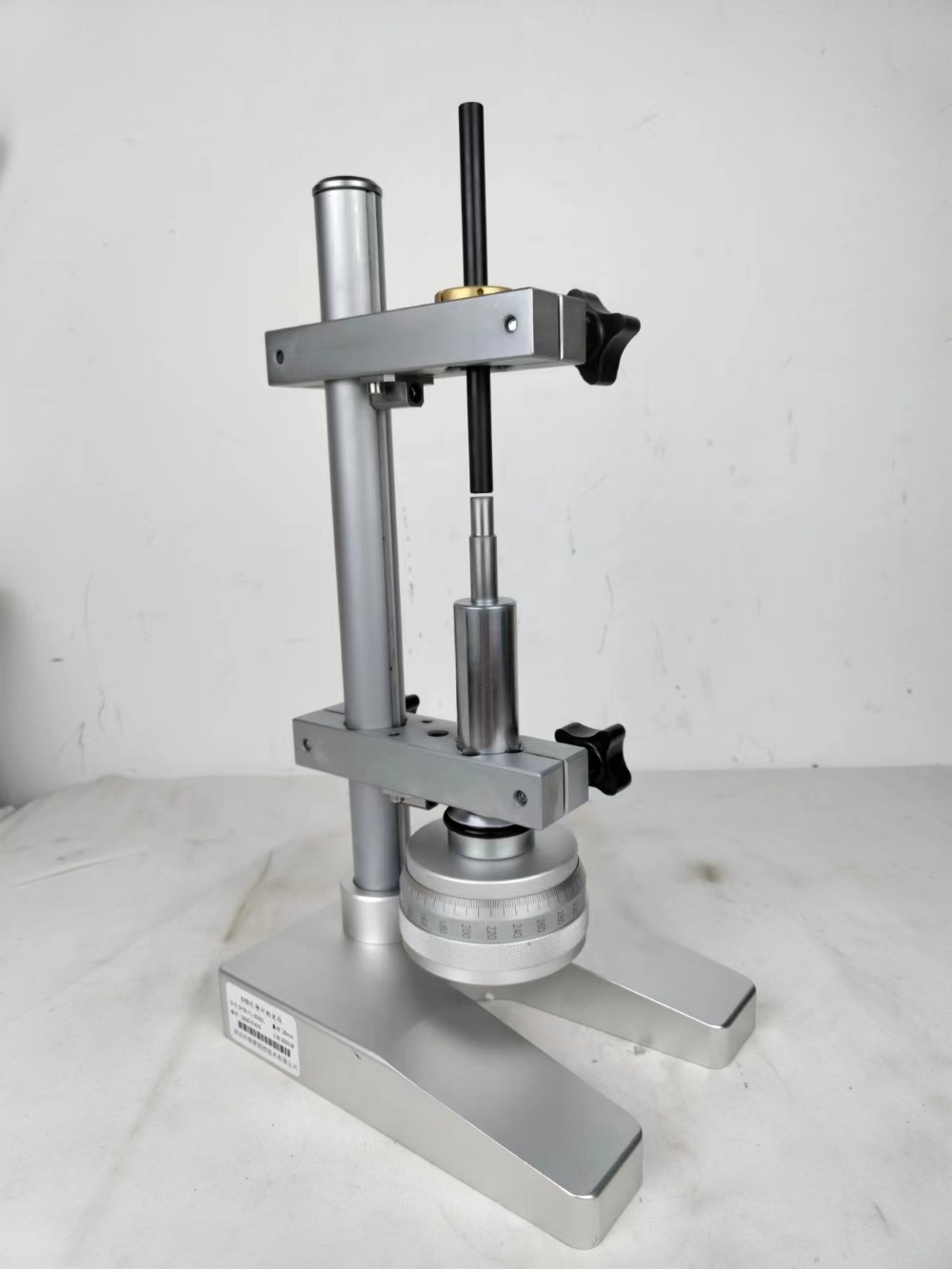

引伸计标定器由刚性支架、测量夹具、测微头组成,用于标定100mm标距以内的各种引伸计,具有精度高、重量轻、使用方便等特点,装夹方式合理,使用方便,适合不同规格的引伸计。 引伸计标定器是实验室测试的理想仪器。
技术参数:
精度:优于千分之一,0.1% 可检0.5级的设备
测量范围:0-25mm
测量误差:±0.0002mm
最小分辨率:0.5μm
标距范围:0-10mm、0-25mm、0-50mm、0-100mm
主要功能
引伸计标定仪的主要功能是测试材料的力学性能,包括拉伸、压缩、弯曲等。同时,该设备还需要具备以下功能:
1.可以进行自动标定,以确保测量结果的准确性;
2.可以进行自动测量,以提高测量效率;
3.可以对测试结果进行数据分析和处理,以提供更准确、可靠的数据;
4.具有安全保护功能,以防止设备在测试过程中出现故障或损坏。
引伸计标定仪使用说明
请依据JJG762-92引伸计检定规程要求,进行引伸计的检定:
1、根据被检引伸计的规格型号及测试的试样规格,选择与测试试样基本*的分离试样。
2、调整两测量支臂的位置,获得适宜的检定空间;调整两测量支臂上偏心卡簧位置以使两分离试样保证同轴;调整测微头与下底座的距离,以保证测微头的有效行程。一切调整好后注意旋紧各个所需固紧部位,在检定过程中除准许运动位移的部分外,都不准许有任何滑动或松动。
3、引伸计检定范围及检测点的选择与测试:
(1)检定范围应根据引伸计需要测试材料的技术参数决定。例如,使用50㎜标距引伸计测试钢材试样的σP0.2技术数据,那么请您选择1㎜的检定量程。如果测量n值则需要检定25㎜的检定量程。
(2)对检定点的选择,一般每个范围不少于8点。对于上述选例在1㎜的检定量程内,检定10点,即每0.1㎜检一点。
(3)检定引伸计时一定用整数刻度倍读法,不要用游标估算读数或小数尾数读数,因为每一次的十点读数已造成了读数的疲劳,估算读数或小数尾数读数会加剧测量误差的产生。而整数单刻线对整读法zui清晰简单准确,出现误差的机率zui小,即便出现也会及时发现,因为整数刻度倍读数的误差,其引伸计误差值也会成倍数增加,这种粗大误差会被很快及时发现。
4、加长立柱的使用:在使用基本立柱检定引伸计时,无法保证该引伸计的标距空间时,取掉基本立柱上保护帽,将加长立柱插入主立柱对准V型槽,旋紧上螺丝。一定要固紧后,方可使用。
