兰州排气管陶瓷耐磨胶泥技术要求 龟甲网胶泥
兰州排气管陶瓷耐磨胶泥技术要求 龟甲网胶泥，陶瓷耐磨胶泥实际应用于市场中已经经历了多年的风雨，陶瓷耐磨涂料又被称为耐磨涂料，在耐磨行业的市场占据比重非常大，由于陶瓷耐磨涂料主要是采用了离子化合物和部分人工合成共价化合物，其离子键结合牢固，而结合系统由于采用复合强化措施和特别处理形成化学结合，所以强度和刚度很大，可抵御物料的冲击力和剪切应力。
施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨胶泥为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

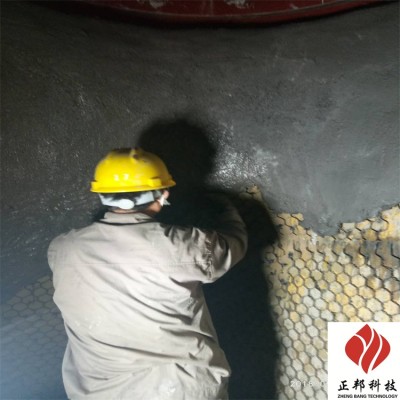

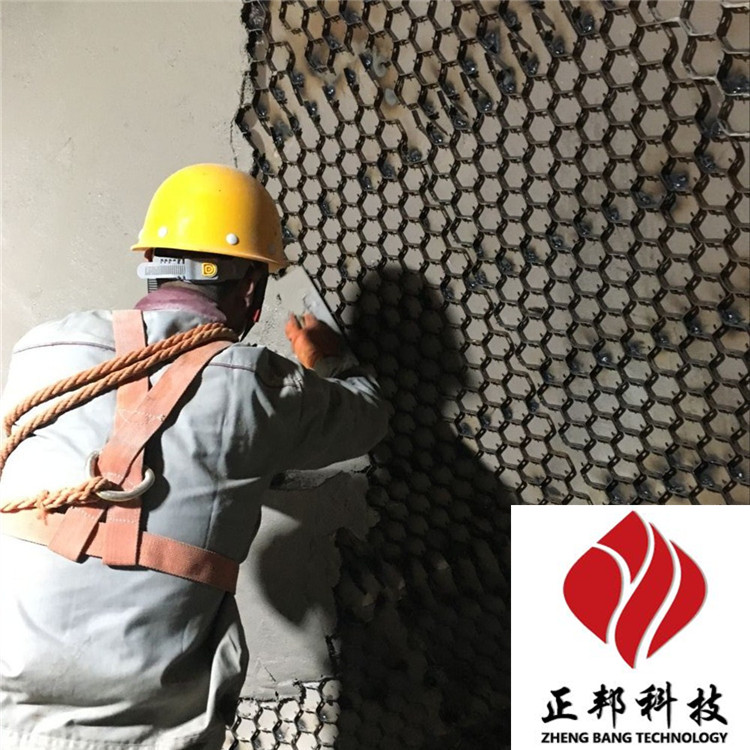

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。先清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨胶泥，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨胶泥施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
