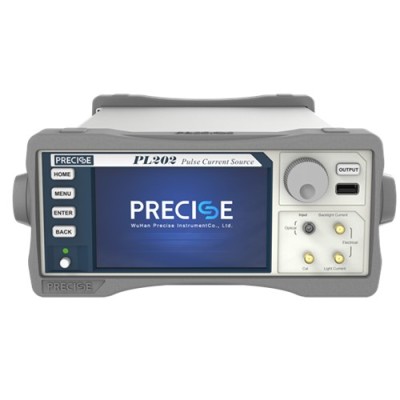

窄脉冲LIV测试脉冲电流源的简述:
作用:
主要应用于VCSEL激光器、大功率LED的测试
功能:
实现窄脉冲加电的LIV测试
特点:
(1)超窄脉冲大电流电流加电,能够满足VCSEL的晶圆和芯片的测试需要;
(2)支持脉冲光功率和器件脉冲电压采样功能。是LIV测试的系统解决方案;
(3)配备积分球和夹具,对芯片或仪表,做出快速验证。
技术指标
测试量:脉冲电压、脉冲电流、峰值光功率
脉冲恒流输出:0~300mA量程,精度0.1%FS±3mA;0~3A量程,精度0.1%FS±20mA;0~30A量程,精度0.1%FS±50mA
直流恒流输出:Z大电流3A,Z大电压10V
脉冲特性 脉冲宽度:100ns~5ms;脉冲宽度步进:20ns;脉冲周期:10us~1s;脉冲Z大占空比1%;脉冲边沿时间小于脉宽的10%
脉冲电压测量:0~10V 量程,精度 0.5%FS±50mV;0~100V 量程,精度0.5%FS±400mV;四线测量
脉冲光功率测量 0~0.1mW量程,0.5%FS±1uW; 0~1mW量程,0.5%FS±8uW;0~10mW量程,0.5%FS±60uW;光纤输入,FC法兰;波长400~1100nm或850~1700nm选配;探测器收光面积1.2mm
触发:支持Trig IN及Trig OUT
通信口:RS-232、GPIB、LAN
电源:AC100~240V 50/60Hz
工作环境:25±10℃
尺寸:106mm高 × 255mm宽 ×425mm长
质保期:1年
产品应用
YI疗、美容激光器,典型波长为808nm等
光纤、固体激光器的泵浦源,典型波长为530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等
车载激光雷达EEL激光器,典型波长为905nm等
人脸识别、车载雷达等的VCSEL激光器,典型波长为850nm、940nm等
汽车车灯、紫外杀菌灯的大功率LED,典型波长为265nm、940nm等
