一、ECS-7000S建筑设备管理系统概述
ECS-7000S建筑设备管理系统基于强弱电一体化技术的控制系统,适用于建筑内各类机电设备的节能控制和管理。系统中标准化的专用控制器针对不同机电设备的控制要求,以整合能效跟踪、二次电路、电动机保护及BA控制的形式,形成标准化的建筑设备节能控制与管理整体解决方案。标准化的专用控制器,不但解决了传统电控箱向智能电控箱升级的问题,而且解决了传统BA控制系统在设计、施工、调试及后期维护这四个环节,上存在的先天不足,让建筑设备的节能控制与管理更加高效,使建筑机电设备强弱电一体化技术的真正普及成为可能。
二、ECS-7000S建筑设备管理系统设计说明

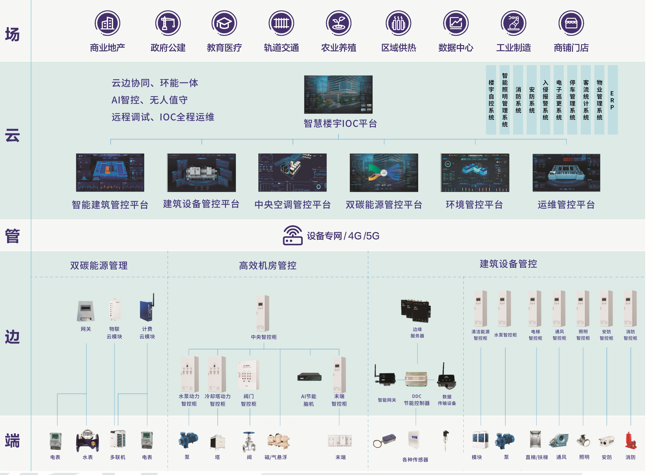

1、ECS-7000S建筑设备管理系统采用集配电、控制、节能、能耗计量及分析、安全报警、现场总线通讯为一体的智能化系统。对建筑的冷热源系统、新风机组、空调机组、公共照明、通排风、给排水等机电设备进行高效的监控和管理。系统采用分项能耗计量、分析、节能控制策略及现场总线技术,使建筑机电设备运行能耗降低。
2、空调/新风机组系统: 检测机组实际电功率,送/回风温混度、室外温湿度、CO2浓度,自动调节冷/热水阀、新/回风阀开度,使机组在不同季节、不同工况下,对系统的新/回风比新/回风总果、冷/热水流量、风机效率实施有效控制。
3、公共照明时间控制: 监测室内照度,人员移动情况,控制区域内照明回路开启数量。现场可设置智能照明场景控制面板,控制现场灯光在角度、明暗、颜色等方面的多种立体组合,满足不同时段及场合下对灯光场景的需要。
4、ECS-7000S建筑设备节能控制与管理系统软件:软件对建筑机电设备的运行工况、能耗状态、运行效率等进行实时监测和控制。相关设备运行、故障信息能耗数据等数据汇总后,存储在系统数据库中。由系统内置各功能模块对建筑设备的能耗状态进行统计分析及能效评估给出结论生成统计分析图表。具有不同级别密码的数据安全保护,以图形化的界面集中对机电设备和环境参数进行有效监控。根据建筑运行的历安记录,管理、分析当前和过去的运行过程情况,作出趋势告。
5、ECS-7000S建筑设备节能控制与管理系统平台具有TCP/IP、MODBUS及RTDS实时数据库等多种标准输出接口。
6、ECS-7000S建筑设备节能控制与管理系统采用对等通讯方式具备总线故障状态监视功能。受控设备在中央操作站停止工作时现场的受控设备之间均可实现互操作及就地控制。
我们将竭诚为您提供项目图纸设计优化和配置方案报价!!!

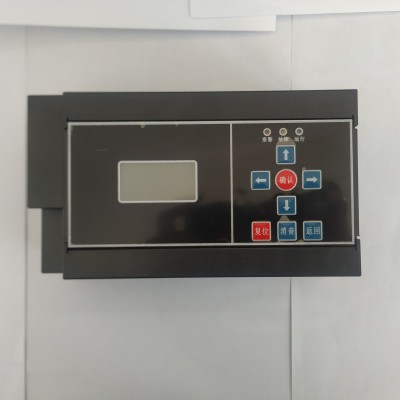

三、YK-PF空气质量控制器功能概览
YK-PF空气质量控制器,带有一个常闭和常开的无源接点输出信号,一个 DC 24V有源接点输出信号;当CO浓度探测器(YK-CMW)将报警信号传输至控制器时,控制器将输出启动信号至风机控制模块,启动风机。
四、YK-PF空气质量控制器安装注意事:
当控制器安装于风机配电箱外部时,应选购控制箱来保护控制器,可安装于墙上或控制室
通常地下车库排(烟)风机为双速风机,控制器只对接低速启动控制模块。高速启动控制模块由消防控制模块进行控制拨码开关,没有选配主机情况下无需编码
