重庆龟甲网防磨胶泥使用方法 正邦施工指导
重庆龟甲网防磨胶泥使用方法 正邦施工指导,龟甲网防磨胶泥也叫耐磨涂料,耐磨陶瓷涂料,耐磨胶泥等名称,其作用是在锅炉内壁形成一种保护层,减少尘对锅炉壁的冲刷,从而能增加数倍的使用寿命。余热发电锅炉在使用中温度大约在350度左右,由于引风机的作用会使尘冲刷力对钢板磨损很为严重,导致锅炉钢板变形甚至磨穿,磨穿后的部位会导致漏风漏的现象,因而不得不紧急停机进行维修或修补,修补只能做简单的外部焊接钢板的方法来处理,这样是治标不治本,不能从根本上解决问题。
防磨胶泥适用于多种设备的磨损,它所使用范围广泛:冶金和机械工业、汽车工业、航空航天工业、刀具工业、石油化工行业、水泥、煤炭工业、火力发电以及国防工业中等等。这些很多都深受物料的强冲刷强腐蚀重磨损部位的危害,轻则使设备漏风漏气,重则会使机器停止运营操作,相对还会对设备产生消耗及更新换代,这对于企业生产及工厂正常运营都影响重大,因而本公司生产的防磨料从根本上解决设备的磨损及消耗,深受客户的喜爱及拥护。
防磨胶泥施工说明:
1、搅拌准备:采用强制搅拌机拌和,所有搅拌工具清洁,不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入,施工环境温度,选择促凝剂合适加入量。温度小于20℃时,促凝剂可全部加入;大于20℃时可施工时间要求,适当调节促凝剂加入量。
3、搅拌:每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜,然后加入促凝剂干混2分钟,而后加入磷酸盐溶液12-18公斤左右,搅拌成“面团状”,有塑性时方可放料使用。

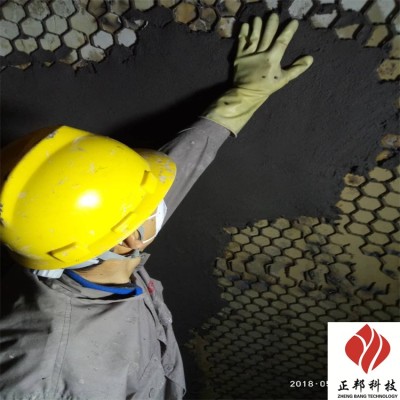

4、施工:将施工部位清理干净,内壁不得粘有杂物浮尘。先清理龟甲网或扒钉上面浮着物,清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料,施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件,且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后,自然养护24小时以后施工部位即可移动,同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用,已初凝耐磨涂料不能再加胶水搅拌使用,应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后,无需养护、烘烤、直接点火升温使用,且不影响其使用性能。
