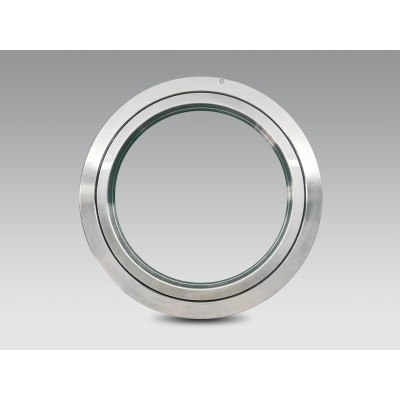

CRBH型(内外圈一体型,超薄),由于采用了超薄设计而且外圈和内圈没有安装孔,安装时需要法兰和支撑座固定,另外,由于内外圈均为一体结构,不会因安装对性能产生影响,继而能够获得稳定的旋转精度和扭矩,适用于内外圈旋转但尺寸要求小型化的场合。
型号 Bearing Type | 主要尺寸Dimension | 轴肩尺寸 Shoulder Height | 基本额定载荷(径向) Basic Dynamic Load Rating (Radial)
| 质量 Weight | |||||
内径Inner Ring d | 外径Outer Ring D | 宽度Width | 倒角 Rmin | da | Da | Cr | Cor | Kg | |
CRBH 2008 A | 20 | 36 | 8 | 0.3 | 24 | 31 | 2.91 | 2.43 | 0.04 |
CRBH 2508 A | 25 | 41 | 8 | 0.3 | 29 | 36 | 3.12 | 2.81 | 0.05 |
CRBH 3010 A | 30 | 55 | 10 | 0.3 | 36.5 | 48.5 | 7.6 | 8.37 | 0.12 |
CRBH 3510 A | 35 | 60 | 10 | 0.3 | 41.5 | 53.5 | 7.9 | 9.13 | 0.13 |
CRBH 4010 A | 40 | 65 | 10 | 0.3 | 46.5 | 58.5 | 8.61 | 10.6 | 0.15 |
CRBH 4510 A | 45 | 70 | 10 | 0.3 | 51.5 | 63.5 | 8.86 | 11.3 | 0.16 |
