减压阀R900410875 ZDR10DP2-5X/75YM力士乐全新原装正品
武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现
货供应，欢迎新老客户询价采购！
产品简介：

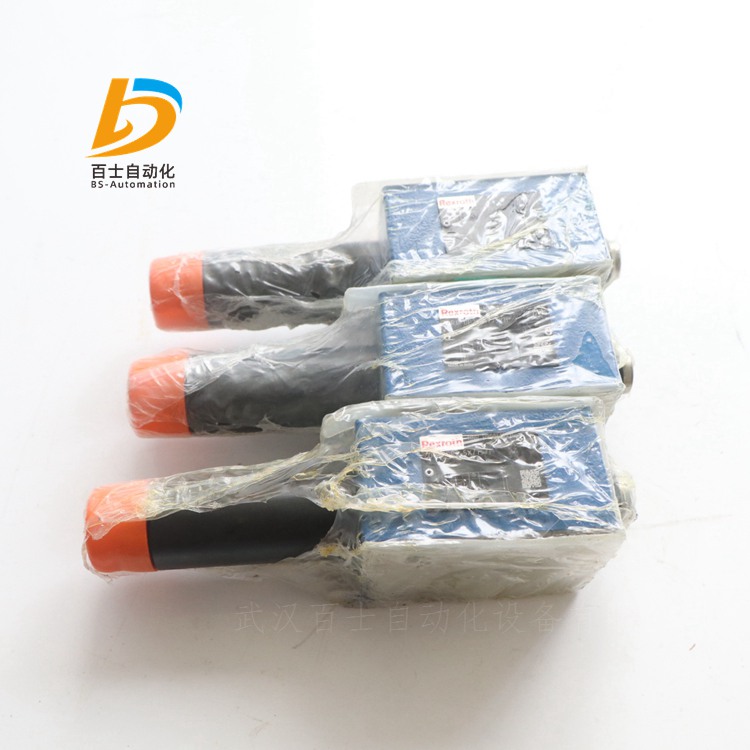

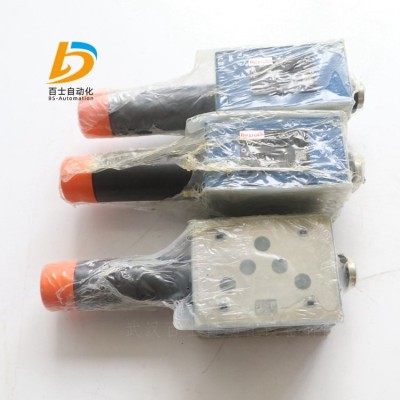

力士乐REXROTH减压阀ZDR10DP2-5X/75YM
R900410875
公称尺寸 10，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 2…75 bar
六角外壳，带保护帽
压力 [bar] 350
体积流量 [l/min] 160
活塞符号 P2 → P1
连接类型 叠加阀板
标称通径 10
驱动类型 带机械操作
连接数 5
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.48
力士乐REXROTH直动式压力顺序阀
DZ6DP
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯
端面上。
当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，
且通道 P 中不会产生压降。
通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。
注意：
对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。
可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
德国力士乐REXROTH顺序阀订货号和型号：
R900535880 DZ6DP2-54/315XYM
R900481274 DZ6DP1-5X/150Y
R900959696 DZ6DP2-53/315YMV
R900508019 DZ10DP2-4X/75X
力士乐REXROTH直动式压力顺序阀
ZDZ6D
规格 6
组件系列 4X
大工作压力 210 bar
大流量 60 l/min
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（仅限型号“A”）
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“P”
压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀
芯端面上。
当通道 P2达到压缩弹簧的设定值时，控制阀芯将向左移动，从 P2到 P的连接被打开。从而连接与通道 P1相连的系统，且通道 P2
中不会产生压降。
来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
可选择安装单向阀，以实现液压油由通道 A2到 A1的自由回流。
力士乐REXROTH直动式压力顺序阀
DZ10DP
规格 10
组件系列 4X
大工作压力 210 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00
4 个压力等级
4 种调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
单向阀，可选
DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯
端面上。
当通道 A 中的压力达到压缩弹簧的设置值时，控制阀芯将向右移动，从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统，
且通道 A 中不会产生压降。
通过控制油路从通道 A 内部接收控制信号，或者，通过油口 X 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 Y 外部实现，或经油口 B 内部实现。
注意！
对于 内部 漏油排泄， 设置的 开启压力将随通道 B 中的压力而 增大 。
可选择安装单向阀，以实现液压油由通道 B 到通道 A 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
力士乐REXROTH直动式压力顺序阀
ZDZ10D
规格 10
组件系列 5X
大工作压力 210 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
底板（单独订购）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“C”
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯
端面上。
当通道 A2达到压缩弹簧的设置值时，控制阀芯将向左移动，从 A2到 A1的连接被打开。从而连接与 A1相连的系统，且通道 A2
中不会产生压降。
来自弹簧腔的漏油回油始终通过通道 T (Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
型号“P”
通过此型号，压力顺序在通道 P 中实现。通过从通道 P2内部提供控制信号和先导油。
力士乐REXROTH先导式压力顺序阀
DZ
DZ20-2-52/200Y
规格 10 … 32
组件系列 5X
大工作压力 315 bar
大流量 600 l/min
适用于作为预加载、跟踪和切换阀应用
用于底板安装
孔图按 ISO 5781
作为插装阀
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 型阀是一种先导式压力顺序阀。
用于与压力相关的次级系统连接。
压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。
根据先导油供油和先导油回油及相应功能，进行了如下区分：
DZ. . -.-5X/… 型预载阀
施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载
侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制
边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压
力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到
通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。
DZ. . -.-5X/.X… 型预载阀号
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。
DZ. . -.-5X/.Y… 型顺序阀型
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压
导入到油箱中。先导油通过油路导入到通道 B 中。
DZ. . -.-5X/.XY… 型油路阀
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在
先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。
德国力士乐REXROTH顺序阀订货号和型号：
R900406178 ZDR10DA1-5X/150Y
R900905461 ZDR10DA1-5X/150Y/12
R900460490 ZDR10DA1-5X/150YM
R900738256 ZDR10DA1-5X/150YM/12
R900539789 ZDR10DA1-5X/150YMV
R900508340 ZDR10DA1-5X/150YV
R900956189 ZDR10DA1-5X/150YV/12
R900433851 ZDR10DA1-5X/210Y
R900583374 ZDR10DA1-5X/210Y/12
R900442768 ZDR10DA1-5X/210Y/5
R900533192 ZDR10DA1-5X/210YM
R900967495 ZDR10DA1-5X/210YMV
R900967496 ZDR10DA1-5X/210YV
R900422384 ZDR10DA1-5X/25Y
R900442769 ZDR10DA1-5X/25Y/5
R900461710 ZDR10DA1-5X/25YM
R900967497 ZDR10DA1-5X/25YMV
R900918165 ZDR10DA1-5X/25YV
R900415411 ZDR10DA1-5X/75Y
R900587665 ZDR10DA1-5X/75Y/12
R900442770 ZDR10DA1-5X/75Y/5
R900538003 ZDR10DA1-5X/75YJV
R900442756 ZDR10DA1-5X/75YM
R900967934 ZDR10DA1-5X/75YMV
R900509457 ZDR10DA1-5X/75YV
R900941880 ZDR10DA1-5X/75YV/12
R900559337 ZDR10DA1-5X=150Y=PL
R900776690 ZDR10DA2-5X/150-120Y
R901018332 ZDR10DA2-5X/150-130Y
R901372559 ZDR10DA2-5X/150-80Y
R901362958 ZDR10DA2-5X/150-90Y
R900410884 ZDR10DA2-5X/150Y
R900454116 ZDR10DA2-5X/150Y/12
R900424468 ZDR10DA2-5X/150Y/5
R900740472 ZDR10DA2-5X/150YJ
R900406225 ZDR10DA2-5X/150YM
R900585362 ZDR10DA2-5X/150YM/12
R900522731 ZDR10DA2-5X/150YMV
R900560608 ZDR10DA2-5X/150YMV/12
R900439548 ZDR10DA2-5X/150YV
R900940457 ZDR10DA2-5X/150YV/12
R901404679 ZDR10DA2-5X/210-160YV
R900406651 ZDR10DA2-5X/210Y
R900582574 ZDR10DA2-5X/210Y/12
R900447418 ZDR10DA2-5X/210Y/5
R901140345 ZDR10DA2-5X/210YJ
R900428474 ZDR10DA2-5X/210YM
R900534722 ZDR10DA2-5X/210YM/12
R900441089 ZDR10DA2-5X/210YM/5
R900507984 ZDR10DA2-5X/210YMV
R900449433 ZDR10DA2-5X/210YV
R900553390 ZDR10DA2-5X/210YV/12
R900931306 ZDR10DA2-5X/25-20Y
R900407334 ZDR10DA2-5X/25Y
R900422337 ZDR10DA2-5X/25YM
R900967498 ZDR10DA2-5X/25YMV
R900424620 ZDR10DA2-5X/25YV
R900503067 ZDR10DA2-5X/315YMSO4
R901359199 ZDR10DA2-5X/75-50Y
R900438008 ZDR10DA2-5X/75Y
R900410886 ZDR10DA2-5X/75Y
R900587492 ZDR10DA2-5X/75Y/12
R900438756 ZDR10DA2-5X/75Y/5
R900946731 ZDR10DA2-5X/75Y/50
R900558992 ZDR10DA2-5X/75Y=LB
R900494714 ZDR10DA2-5X/75YM
R900429112 ZDR10DA2-5X/75YMW102
R900961380 ZDR10DA2-5X/75YM/12
R900441086 ZDR10DA2-5X/75YM/5
R901224140 ZDR10DA2-5X/75YMJV
R900517386 ZDR10DA2-5X/75YMV
R900447838 ZDR10DA2-5X/75YMV/5
R900481305 ZDR10DA2-5X/75YV
R900582685 ZDR10DA2-5X/75YV/12
R900465571 ZDR10DA2-5X/75YV/5
R900559285 ZDR10DA2-5X=150Y=PL
R900558991 ZDR10DA2-5X=75Y=LB
R900559286 ZDR10DA2-5X=75Y=PL
R900576389 ZDR10DA2-5X=75Y=PL
R900429570 ZDR10DA3-5X/150Y
R900464178 ZDR10DA3-5X/150YM
R901029515 ZDR10DA3-5X/150YMV
R901029529 ZDR10DA3-5X/150YV
R900409515 ZDR10DA3-5X/210Y
R900440715 ZDR10DA3-5X/210YM
R900548828 ZDR10DA3-5X/210YMV
R900599104 ZDR10DA3-5X/210YV
R900406335 ZDR10DA3-5X/25Y
R900477791 ZDR10DA3-5X/25YM
R901029532 ZDR10DA3-5X/25YMV
R900507928 ZDR10DA3-5X/25YV
R900411259 ZDR10DA3-5X/75Y
R900444257 ZDR10DA3-5X/75Y/12
R900426703 ZDR10DA3-5X/75YM
R900463935 ZDR10DA3-5X/75YMV
R900478216 ZDR10DA3-5X/75YV
R900518378 ZDR10DA7-5X/150Y
R901362530 ZDR10DA7-5X/150YMV
R900527748 ZDR10DA7-5X/210Y
R901119691 ZDR10DA7-5X/210YM
R900567565 ZDR10DA7-5X/25Y
R900529852 ZDR10DA7-5X/75Y
R900617690 ZDR10DA7-5X/75YM
R901411681 ZDR10DA7-5X/75YMV
R901132813 ZDR10DA7-5X/75YV
R900403675 ZDR10DB1-5X/150YM
R978879391 ZDR10DB1-5X/150YM/12
R900569428 ZDR10DB1-5X/150YMV
R900587050 ZDR10DB1-5X/210YM
R900561253 ZDR10DB1-5X/210YM/12
R900967499 ZDR10DB1-5X/210YMV
R900472873 ZDR10DB1-5X/25YM
R900975838 ZDR10DB1-5X/25YM/12
R900967501 ZDR10DB1-5X/25YMV
R900433058 ZDR10DB1-5X/75YM
R900967931 ZDR10DB1-5X/75YMV
R900408340 ZDR10DB2-5X/150YM
R900425586 ZDR10DB2-5X/150YM
R900562022 ZDR10DB2-5X/150YM/12
R900570282 ZDR10DB2-5X/150YMV
R900940458 ZDR10DB2-5X/150YMV/12
R901054580 ZDR10DB2-5X/210-150YM
R900443484 ZDR10DB2-5X/210YM
R900509346 ZDR10DB2-5X/210YM/12
R900587565 ZDR10DB2-5X/210YMV
R900902936 ZDR10DB2-5X/210YMV/12
R900426202 ZDR10DB2-5X/25YM
R900564929 ZDR10DB2-5X/25YM/12
R900967503 ZDR10DB2-5X/25YMV
R900411305 ZDR10DB2-5X/75Y
R900431509 ZDR10DB2-5X/75YM
R900583356 ZDR10DB2-5X/75YM/12
R900441104 ZDR10DB2-5X/75YM/5
R900946732 ZDR10DB2-5X/75YM/50
R900441887 ZDR10DB2-5X/75YMV
R900546351 ZDR10DB2-5X/75YMV/12
R900432183 ZDR10DB2-5X/75YMV/5
R900471974 ZDR10DB3-5X/150YM
R900935264 ZDR10DB3-5X/150YMV
R900481402 ZDR10DB3-5X/150YMV
R901352456 ZDR10DB3-5X/150YMV/12
R900519131 ZDR10DB3-5X/210YM
R900903756 ZDR10DB3-5X/210YMV
R900431392 ZDR10DB3-5X/25YM
R901029542 ZDR10DB3-5X/25YMV
R900472027 ZDR10DB3-5X/75YM
R900438729 ZDR10DB3-5X/75YMV
R900479940 ZDR10DB3-5X/75YMV/12
R900925917 ZDR10DB7-5X/150YM
R900921263 ZDR10DB7-5X/210YM
R900952406 ZDR10DB7-5X/75YM
R901173561 ZDR10DP1-5X/150-100YM
R901224405 ZDR10DP1-5X/150-130YM
R901177250 ZDR10DP1-5X/150-80YM
R900411247 ZDR10DP1-5X/150YM
R900458632 ZDR10DP1-5X/150YMSO43
R900513527 ZDR10DP1-5X/150YM/12
R900481947 ZDR10DP1-5X/150YM/5
R900508341 ZDR10DP1-5X/150YMV
R901031008 ZDR10DP1-5X/150YMV/12
R901224413 ZDR10DP1-5X/210-160YM
R900411246 ZDR10DP1-5X/210YM
R901023629 ZDR10DP1-5X/210YM/12
R900430195 ZDR10DP1-5X/210YM/5
R900550022 ZDR10DP1-5X/210YMV
R900967504 ZDR10DP1-5X/25YM
R900482070 ZDR10DP1-5X/25YM
R900431839 ZDR10DP1-5X/25YMSO43
R900433354 ZDR10DP1-5X/25YM/5
R900955566 ZDR10DP1-5X/25YMJ
R900432179 ZDR10DP1-5X/25YMV
R900410877 ZDR10DP1-5X/75YM
R900563697 ZDR10DP1-5X/75YM/12
R900424467 ZDR10DP1-5X/75YM/5
R900509641 ZDR10DP1-5X/75YMJ
R900450298 ZDR10DP1-5X/75YMV
R900437311 ZDR10DP1-5X/75YMV/5
R901367657 ZDR10DP1-5X=25YM
R900959223 ZDR10DP2-5X/150-100YM
R901376332 ZDR10DP2-5X/150-100YMV
R901153180 ZDR10DP2-5X/150-120YM
R901086389 ZDR10DP2-5X/150-75YM
R901359137 ZDR10DP2-5X/150-80YM
R901397083 ZDR10DP2-5X/150-85YM
R901359069 ZDR10DP2-5X/150-90YM
R901402821 ZDR10DP2-5X/150P124YMVSO30
R901402819 ZDR10DP2-5X/150P78YMVSO30
R900410880 ZDR10DP2-5X/150YM
R987014313 ZDR10DP2-5X/150YMRE-765452-4-0
R900584329 ZDR10DP2-5X/150YMSO113
R900582108 ZDR10DP2-5X/150YM/12
R900404887 ZDR10DP2-5X/150YM/5
R900949066 ZDR10DP2-5X/150YM=LB
R900582743 ZDR10DP2-5X/150YMJ
R900431772 ZDR10DP2-5X/150YMV
R900548552 ZDR10DP2-5X/150YMV/12
R901177503 ZDR10DP2-5X/210-140YM
R901086386 ZDR10DP2-5X/210-150YM
R901402820 ZDR10DP2-5X/210P162YMVSO30
R900410876 ZDR10DP2-5X/210YM
R983038145 ZDR10DP2-5X/210YMIN010
R900580213 ZDR10DP2-5X/210YMSO15
R987063431 ZDR10DP2-5X/210YMTS10AQ
R900582564 ZDR10DP2-5X/210YM/12
R900401236 ZDR10DP2-5X/210YM/5
R987009794 ZDR10DP2-5X/210YM/RE/1643-4-0
R900502985 ZDR10DP2-5X/210YMJ
R900487690 ZDR10DP2-5X/210YMV
R900548551 ZDR10DP2-5X/210YMV/12
R901362985 ZDR10DP2-5X/25-10YM
R900742260 ZDR10DP2-5X/25P20YM
R900410899 ZDR10DP2-5X/25YM
R900588150 ZDR10DP2-5X/25YMW102
R900560882 ZDR10DP2-5X/25YM/12
R900911334 ZDR10DP2-5X/25YM/50
R900915439 ZDR10DP2-5X/25YMJ
R901223944 ZDR10DP2-5X/25YMJV
R900481889 ZDR10DP2-5X/25YMV
R901154579 ZDR10DP2-5X/75-20YMV
R901107193 ZDR10DP2-5X/75-40YM
R901355799 ZDR10DP2-5X/75-50YM
R901325605 ZDR10DP2-5X/75-50YMV
R901374974 ZDR10DP2-5X/75-75YM
R901374987 ZDR10DP2-5X/75-75YMV
R901402818 ZDR10DP2-5X/75P69YMVSO30
R900504217 ZDR10DP2-5X/75YSO30
R900410875 ZDR10DP2-5X/75YM
