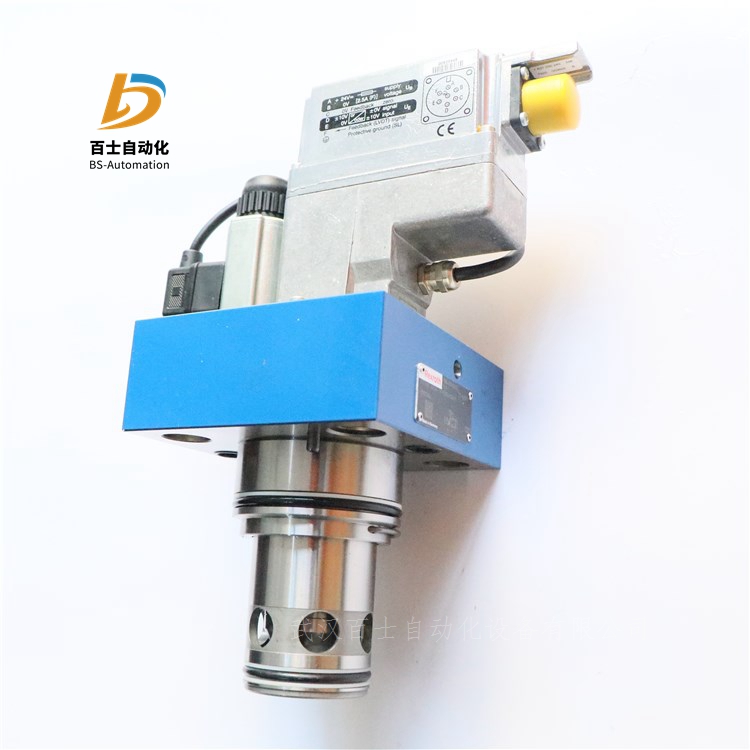

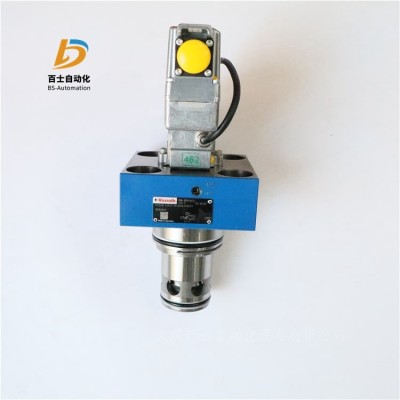

力士乐比例流量阀0811402622 FESXE40CA-1X/500LK0B1M
武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品
现货供应，欢迎新老客户询价采购！
产品简介：
力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围 -20 … +60℃
大工作压力 420bar
大回流压力 100bar
建议粘度范围 20 … 100mm²/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 +60 °C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控
制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）
加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（仅限接口 B1 和 G1）且在线圈导线电缆中断
情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级
弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的
“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M
力士乐REXROTH先导式比例方向插装阀
FES
规格 25, 32, 40, 50, 63
组件系列 3X
大工作压力 315 bar
温度范围 -20 … +80℃
大工作压力 315bar
粘度范围 15 … 380mm²/s
滞后 < 0.2%
响应灵敏度 < 0.1%
反向死区 < 0.15%
电压类型 直流电压
额定电流 1000mA
感应 6 ... 8mH
振荡器频率 2.5kHz
电气位置测量系统 差动节流
油路块安装技术中的先导式二通比例节流阀
安装尺寸符合 DIN ISO 7368
节流阀芯电动位置控制
可双向流通
如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动
与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制
用于外部模拟电子元件
FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。
技术设置：
阀门由四个主装配件组成：
用于先导油连接且带连接面的盖
带节流阀芯的主阀
带比例电磁铁的先导控制阀
节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。
流量取决于节流孔与节流阀芯的位置之间的 ∆p 。
使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值
作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。
NG25、32、40 规格的区域与区域的面积比 = 2 : 1，NG 50、63 规格的区域与区域的面积比 = 1.6 : 1。
流动方向 A → B（连接 X 至 A）；
流动方向 B → A（连接 X 至 B）；
可能通过 X 供油的外部先导油。
当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式
将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！
控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。
比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的
压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。
比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大
；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动
可与压力补偿器配合使用以提供压力补偿流量控制
一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。
一般功能：
打开节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
关闭节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
流量控制功能：
电源电压故障：
注意；
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！
