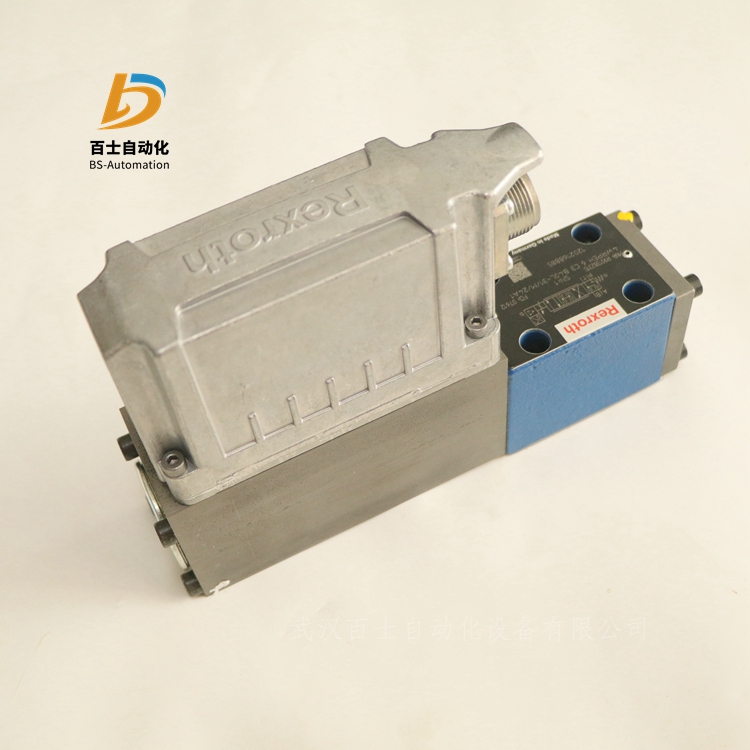

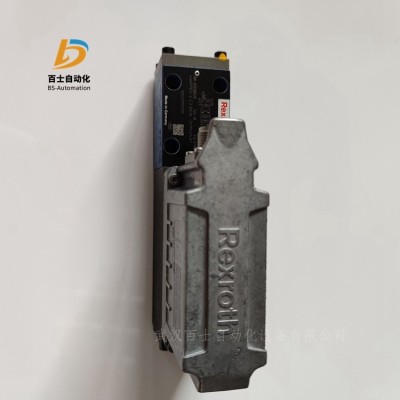

力士乐比例阀R901382315 4WRPEH6C3B40L-30/M/24A1 现货库存
武汉百士自动化设备有限公司主营销售产品,产品实拍,原装正品,客户买的安心,用的放心。常用产品
现货供应,欢迎新老客户询价采购!
产品简介:
力士乐REXROTH液压元件:
力士乐REXROTH泵:轴向柱塞泵(轴向柱塞定量泵、轴向柱塞变量泵)、外啮合齿轮泵、内啮合齿轮泵
。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达:径向柱塞马达、轴向柱塞马达(轴向柱塞定量马达、轴向柱塞变量马达)、外啮
合齿轮马达。
力士乐REXROTH开/关阀:单向阀(止回阀、截止阀、充液阀)、方向阀(方向座阀、方向滑阀、电磁球
阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀)、压力阀(溢流阀、安全阀、减压阀、压力截止阀、
压力顺序阀)、流量控制阀(节流阀、流量控制阀、二通流量控制阀)、二通插装阀(插装阀、逻辑阀、
插装阀控制盖板)。
力士乐REXROTH比例、高频响和伺服阀:比例方向阀(直动式比例方向阀,比例换向阀,电磁比例阀,电
液比例阀,先导式比例方向阀)、比例压力控制阀(比例溢流阀,比例减压阀)、比例流量控制阀、高频
响方向阀(直动式高频响应比例阀,高频响应比例换向阀,高频响应比例方向阀、高频响应电液比例阀,先
导式高频响应方向阀)、方向伺服阀(伺服阀,四通伺服方向阀,电液比例伺服阀)、比例插装阀(比例方
向插装阀、高频响方向插装阀,高频响换向插装阀)、高频响比例伺服阀附件(压力补偿器,平衡阀,插头
接线盒,电缆)。
力士乐REXROTH油路块和阀板:底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀
块、控制阀块
力士乐REXROTH电子元件:阀放大器(比例阀放大器,高响应方向阀放大板,伺服阀放大板,插头式放大器
,开/关阀接线盒)、控制值放大器(模拟放大版)、轴调节(集成阀,轴控制器,P/Q阀、数字控制轴、嵌
入式控制器,P/Q放大器、模拟定位模块)、泵控制(轴向柱塞泵数字式电子控制装置)、电子元件附件(机
架和板卡插槽,电源和稳压设备、测试和维修设备,监测模块,连接插头和电缆,接头)。
力士乐REXROTH系统:泵系统(电动液压控制系统,变速泵驱动装置)。
力士乐REXROTH液压站:标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵
装配件、蓄能器站、过滤设备、液压站附件(衰减器)。
力士乐REXROTH传感器和信号发送器:压力传感器,电子压力开关、机械压力开关、压力指示单元(压力表,
充液压力表)、浮球开关、温度开关、油处理(颗粒监测器、含水量测量单元)、速度传感器、信号编码器、
斜盘倾角传感器。
力士乐REXROTH蓄能器:液压气动蓄能器(薄模式蓄能器,皮囊式蓄能器,柱塞式蓄能器)、蓄能器站、蓄
能器截止块(蓄能器切断阀)。
力士乐REXROTH过滤器:空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤
器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件
(过滤器滤芯)、过滤器附件(过滤器维护指示器,密封件)。
性能参数:
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高,滞后小
IO-link 接口,可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括:
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈(可选配电子元件保护膜)
带模拟量或 IO-link 接口的集成电子元件 (OBE)(可选配减振板 )
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下,行程线圈将被激活。由于线
圈磁力发生改变,控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。
在控制值预设值为 0 的情况下,电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下,弹簧处于松
弛状态,此时弹簧长度长,阀门处于故障安全位置。
控制线圈切断
在以下故障情况下,集成电子元件 (OBE) 使控制线圈断电,且控制阀芯将设置为故障安全位置:
低于小电源电压
仅当接口为 "F1" 时:
电流值低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))
仅当接口为 "L1" 时:
使能未激活,通讯中断(看门狗)
内部 IO-link 发生故障时
仅当接口为 "C6" 时:
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅(频率 >300 Hz)。
注意:
对于主要为低激励频率 (<300 Hz) 的应用,不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式,可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件(例如室外)。
德国力士乐REXROTH比例阀物料号和型号:
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
R901382350 4WRPEH6C3B40L-31/M/24F1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
0811404611 4WRPEH6C4B12L-20/G24K0/A1M
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1
