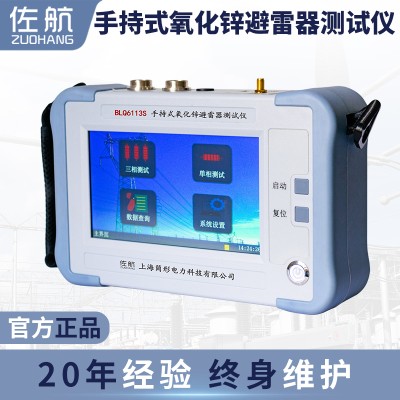

仪器简介

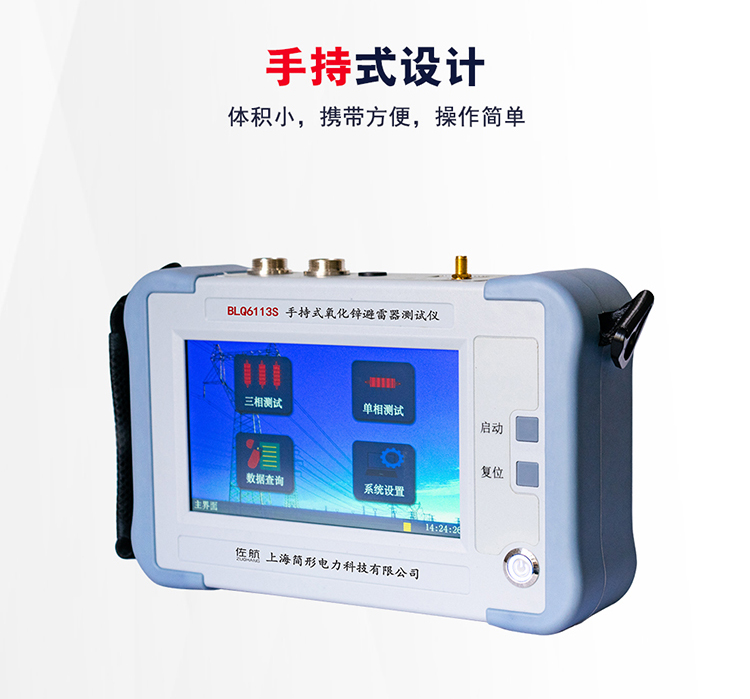

手持式氧化锌避雷器测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器,广泛应用于氧化锌避雷器的现场在线监测(带电测试)和实验室(停电检修)的测试中。符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。佐航BLQ6113S氧化锌测试仪采用微电脑进行采样、控制等先进技术,可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出测试数据。采用大屏幕液晶显示,汉字菜单提示操作,使人机交换功能更强,同时提供现场的波形显示。本仪器具有接线简单、测量精度高、可靠性强等特点。仪器体积小、重量轻,采用一体化设计,便于携带和野外作业。
功能特点

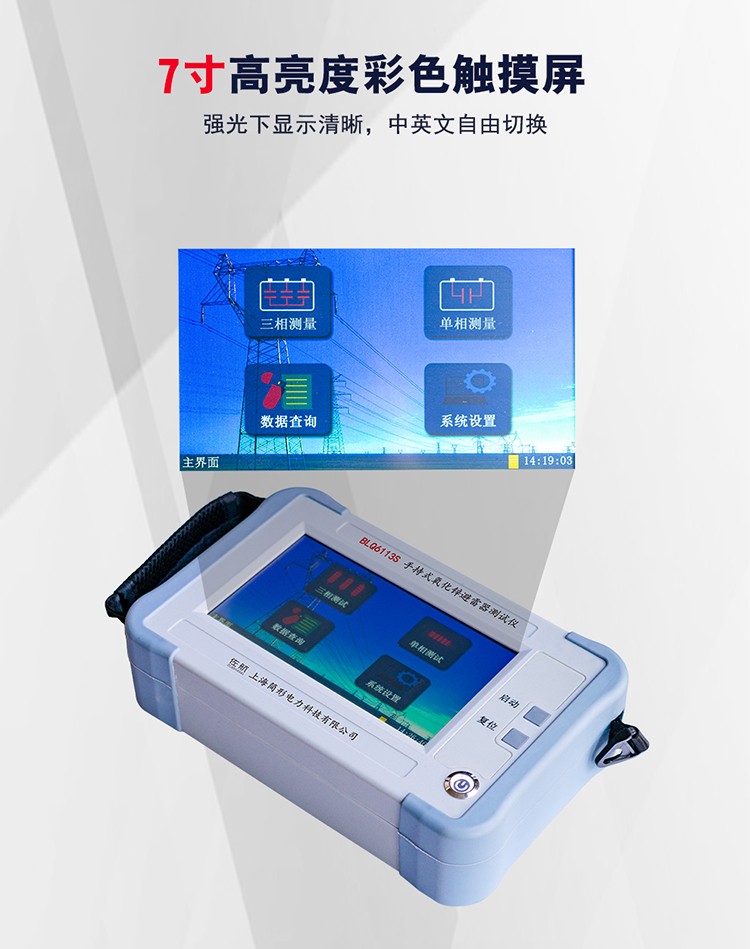

1、七寸高亮度触摸彩色液晶,强光下显示清晰,全触屏操作,中英文自由切换

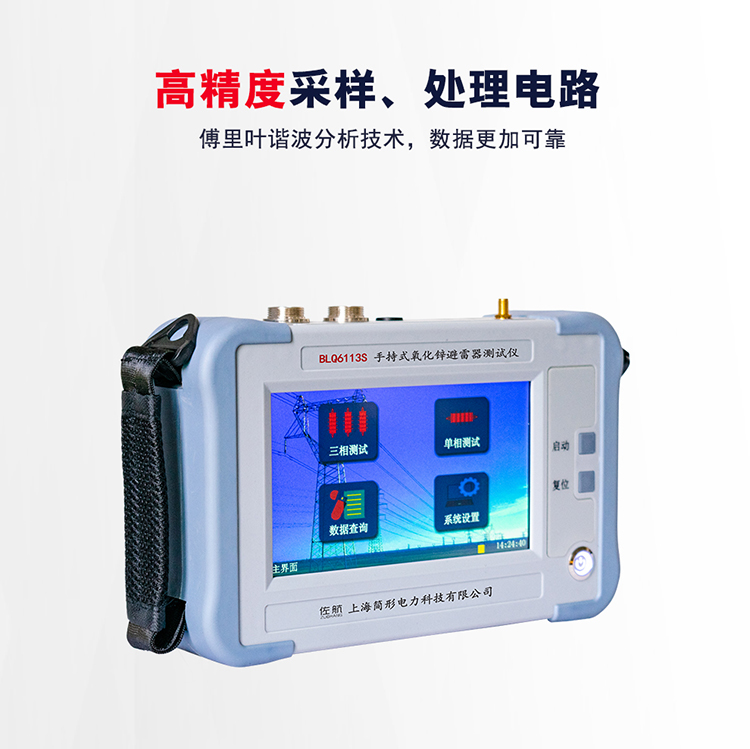

2、高精度采样、处理电路,先进的傅里叶谐波分析技术,数据更加可靠。

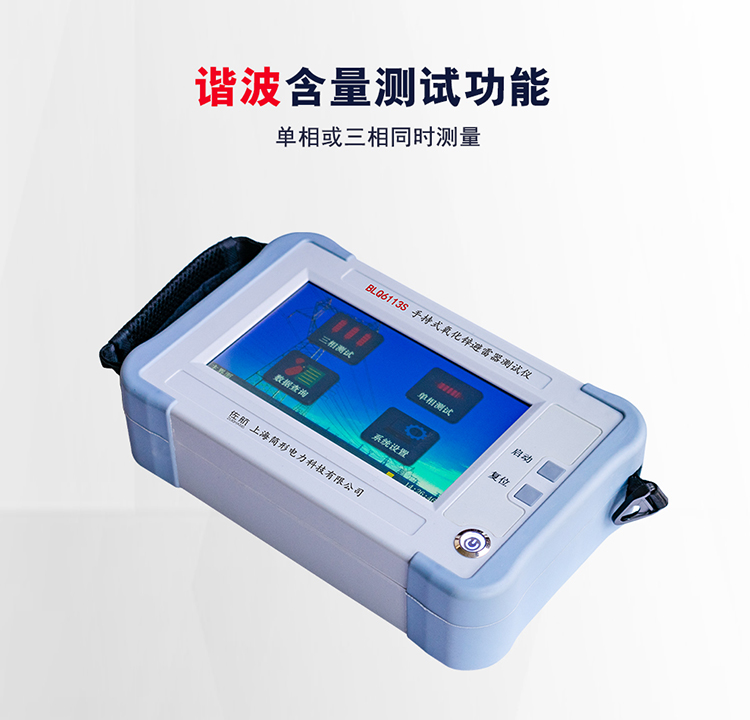

3、具有谐波含量测试功能,可单相或三相同时测量
4、具有阻性电流基波峰值输出功能。

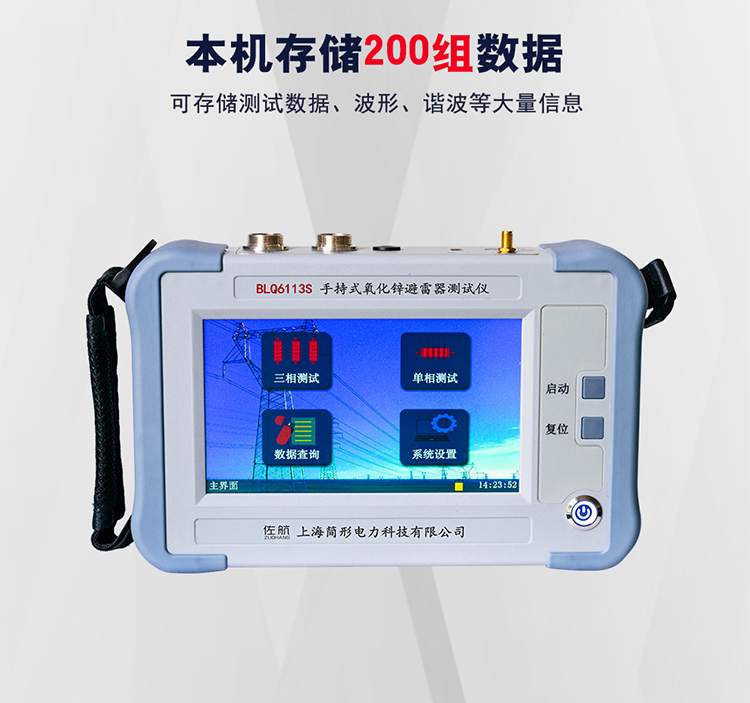

5、仪器内置大容量存储器。可存储测试数据、波形、谐波等大量记录信
息。可保存200组测量记录,保存方式为循环更新模式。

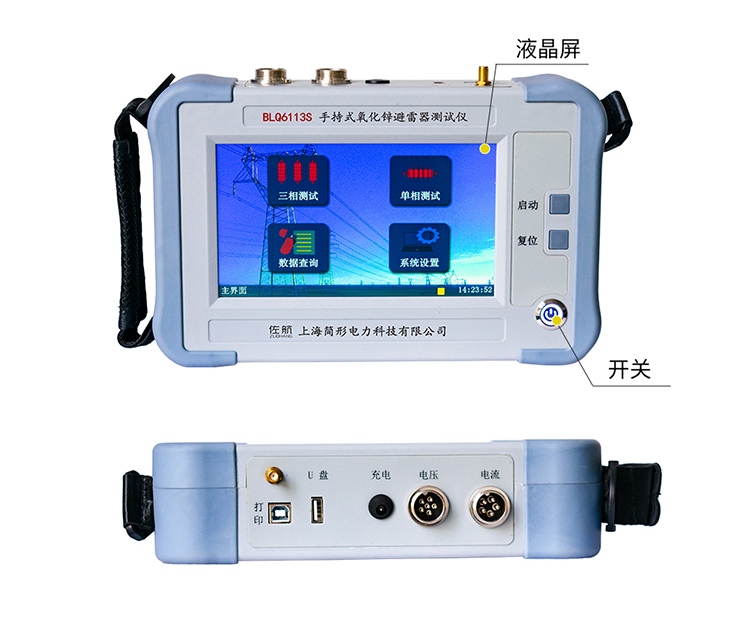

6、仪器配有U盘接口,可存储任意组测试记录(容量受U盘大小限制)。
7、仪器电压测试线配有保险防接错线,仪器电压电流插头具有防插错功能。
8、仪器配有无线模块,可进行电压无线采集,配合主机进行无线测量。
9、仪器内置高精度实时时钟,可进行日期及时间校准。
10、仪器可外接打印机打印测量数据,便于无纸化办公(选配)。

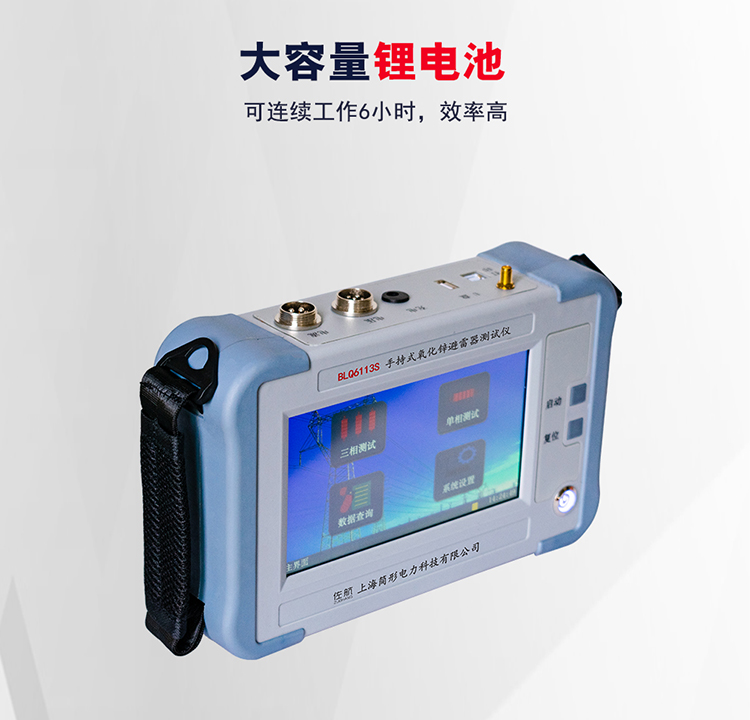

11、仪器内置大容量锂电池、可连续工作6 小时。
技术参数
电压电流测量 | |||
测量项目 | 测试量程 | 测试精度 | |
全电流 | 0-20mA | ±(读数×5%+5uA) | |
阻性电流 | 0-20mA | ±(读数×5%+5uA) | |
容性电流 | 0-20mA | ±(读数×5%+5uA) | |
电流谐波 | 0-20mA | ±(读数×10%+10uA) | |
参考电压 | 250V有效值 | ±(读数×5%+0.5V) | |
电压谐波 | 250V有效值 | ±(读数×10%) | |
使用条件及外形 | |||
工作电源 | 锂电池 | 线箱尺寸 | 425*335*210(mm) |
主机尺寸 | 252*160*65(mm) | 外箱尺寸 | 360*290*170(mm) |
主机重量 | 1.6KG | 主机重量(含主机) | 8KG |
存储温度 | 0-20℃~50℃ | 使用温度 | 0-10℃~40℃ |
相对湿度 | ≤85% 无结露 |
