阀岛系列0820055051德国安沃驰AVENTICS进口品牌
武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品
现货供应，欢迎新老客户询价采购！
产品简介：
AVENTICS安沃驰是气动元件、系统以及客户定制解决方案供应商。作为一家气动工程公司，可以为客户
提供工业自动化领域的各种产品及服务，此外我们还专注于商用车、食品饮料、轨道交通、生命科学、能
源以及船舶等核心行业。通过集成电子技术，使用创新材料，引领设备安全及物联网等新行业发展趋势，
AVENTICS安沃驰成为了提供智能易用型解决方案。
拥有超过150年气动行业经验的AVENTICS安沃驰，在全球共有2000余名员工。除了位于德国(Laatzen)，
法国(Bonneville)，匈牙利 (Eger)，美国 (Lexington)，以及中国常州的5大生产基地，AVENTICS安沃驰在
全球超过90个和地区设有销售机构或授权代理商。AVENTICS安沃驰集团还获得了多个全球认证，包括
ISO 9001和ISO/TS 16949质量体系认证，ISO 50001能效管理认证，以及ISO 14001环保认证。
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能，丰富了通用阀门
系统产品种类，其流量高达 1400 l/min。
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
性能参数：

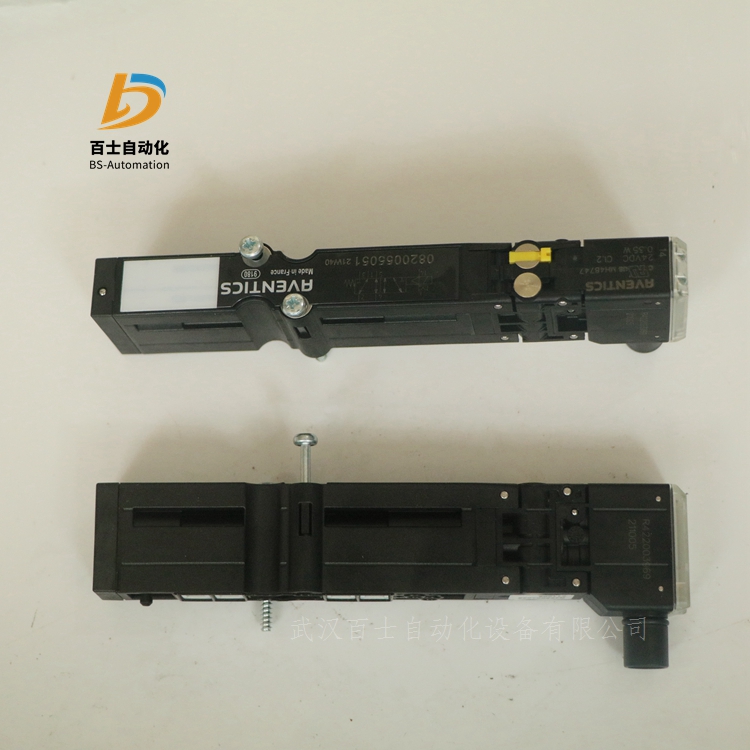

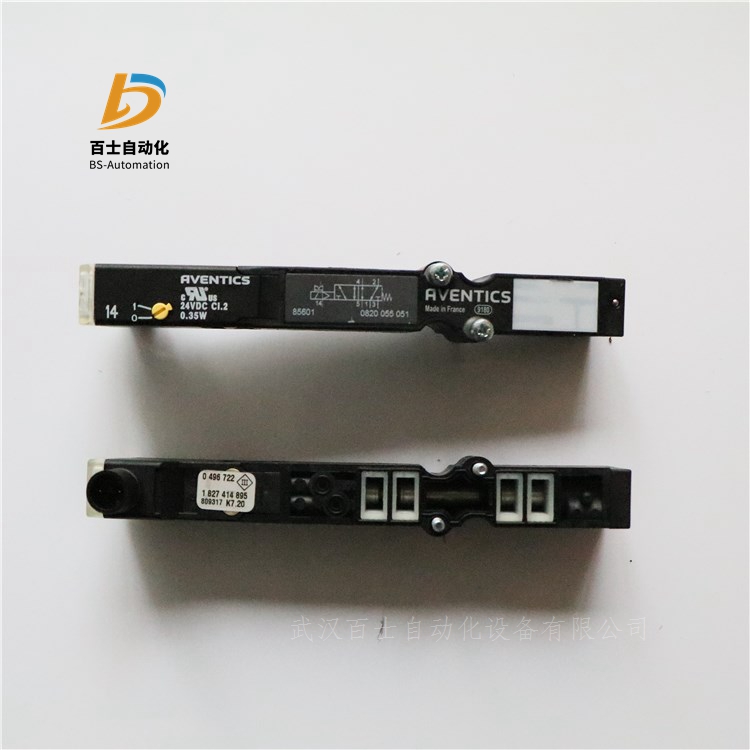

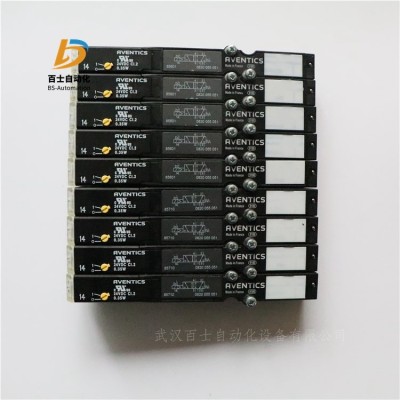

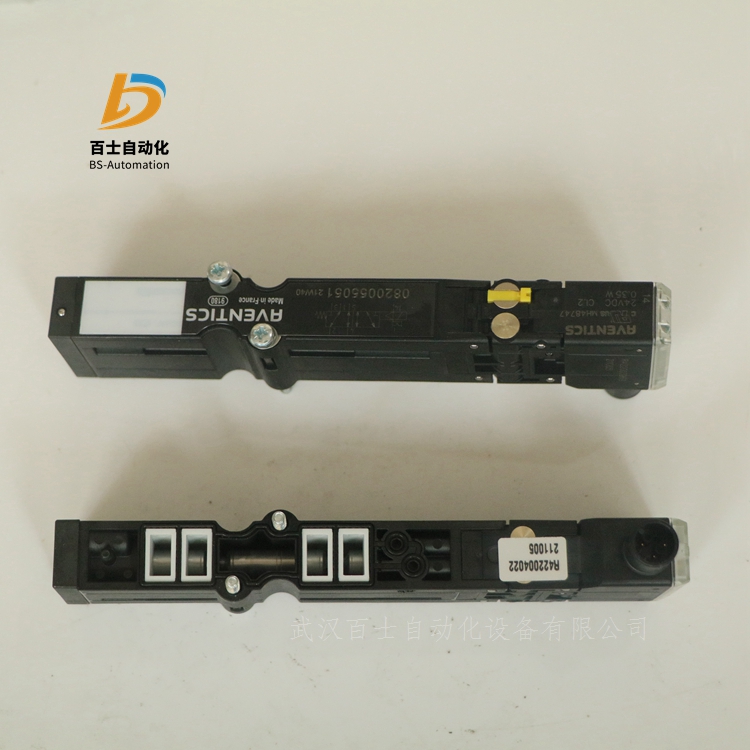

安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG-0820055051
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300350
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1,5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0,5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参
见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请
参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777770220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目
录表。
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
产品型号：
安沃驰AVENTICS二位五通换向阀,系列HF03-LG
0820055051
0820055501
0820055001
安沃驰AVENTICS二位五通换向阀,系列HF03-LG
0820055052
0820055502
0820055002
安沃驰AVENTICS三位五通换向阀,系列HF03-LG
0820055601
安沃驰AVENTICS三位五通换向阀,系列HF03-LG
0820055602
系列CL03
Qn=850l/min
系列CL03-EV
Qn=700l/min
AVENTICS安沃驰2x二位三通换向阀,系列CL03-EV
R412017959
R412017960
R412017961
AVENTICS安沃驰2x二位三通换向阀,系列CL03-EV
R412017956
R412017957
R412017958
AVENTICS安沃驰2x二位三通换向阀,系列CL03-EV
R412021814
R412021815
R412021816
安沃驰AVENTICS二位五通换向阀,系列CL03-EV
R412017962
R412017962
R412017964
安沃驰AVENTICS二位五通换向阀,系列CL03-EV
R412017950
R412017951
R412017952
安沃驰AVENTICS三位五通换向阀,系列CL03-EV
R412017953
R412017954
R412017955
系列CL03-XL
Qn=1100l/min
AVENTICS安沃驰2x二位三通换向阀,系列HF02-LG
R424B10512
R424B10510
R424B10514
AVENTICS安沃驰2x二位三通换向阀,系列HF02-LG
R424B10511
R424B10339
R424B10339
系列TC15
Qn=1100-1500l/min
安沃驰AVENTICS阀组,系列TC15
R422102197
R422102201
R422102205
R422102209
R422102213
R422102217
0820058751
0820058761
R422103060
0820058771
R422103061
0820058851
0820058861
0820058871
0820059751
R422103062
0820059761
0820059771
0820059851
0820059861
0820059871
安沃驰AVENTICS阀组,系列TC15
R422102220
R422102221
R422102222
R422102223
R422102224
R422102225
0820058796
0820058797
0820058798
0820058896
0820058897
0820058898
0820059796
0820059797
0820059798
0820059896
0820059897
0820059898
安沃驰AVENTICS阀组,系列TC15
R422102226
R422102227
R422102228
R422100980
R422100981
R422100982
R422100983
R422100984
R422100985
安沃驰AVENTICS阀组,系列TC15
R422102232
R422102233
R422102234
0820258703
0820258701
0820258702
0820258704
0820259701
0820259702
0820259703
安沃驰AVENTICS阀组,系列TC15
R422102260
R422102264
R422102268
R422101177
R422101181
R422101185
R422101189
R422101193
R422101197
