仪器简介

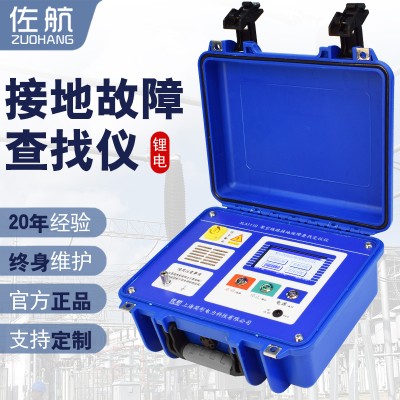

佐航 XLA1110 架空线路接地故障查找定位仪内置大容量锂电池供电,满负荷连续工作时间可达 4 小时。操作简单、接线方便,主机、采集器和接收器总质量不足 5Kg,非常适合野外作业。简单实用的人机界面实时显示故障信息,线路状况一目了然,同时能够自动识别故障上下游,对快速查找故障点提供了有力的数据依据,大大降低了对检测人员专业要求。在兼顾可靠性、便捷性的基础上,有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法,使停电查线更为准确、快捷、方便、轻松,具有传统方法无法比拟的优势。
功能特点

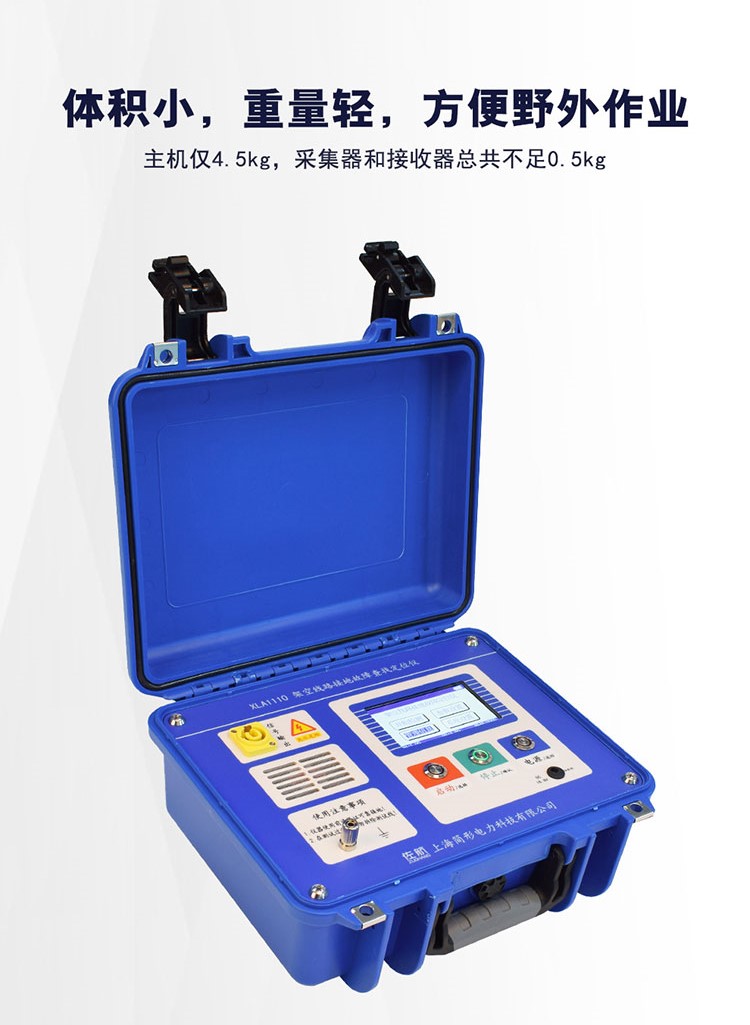

1. 充分注重用户的使用体验:体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点,方便野外作业。
2. 适用于小电流接地系统配电网,能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

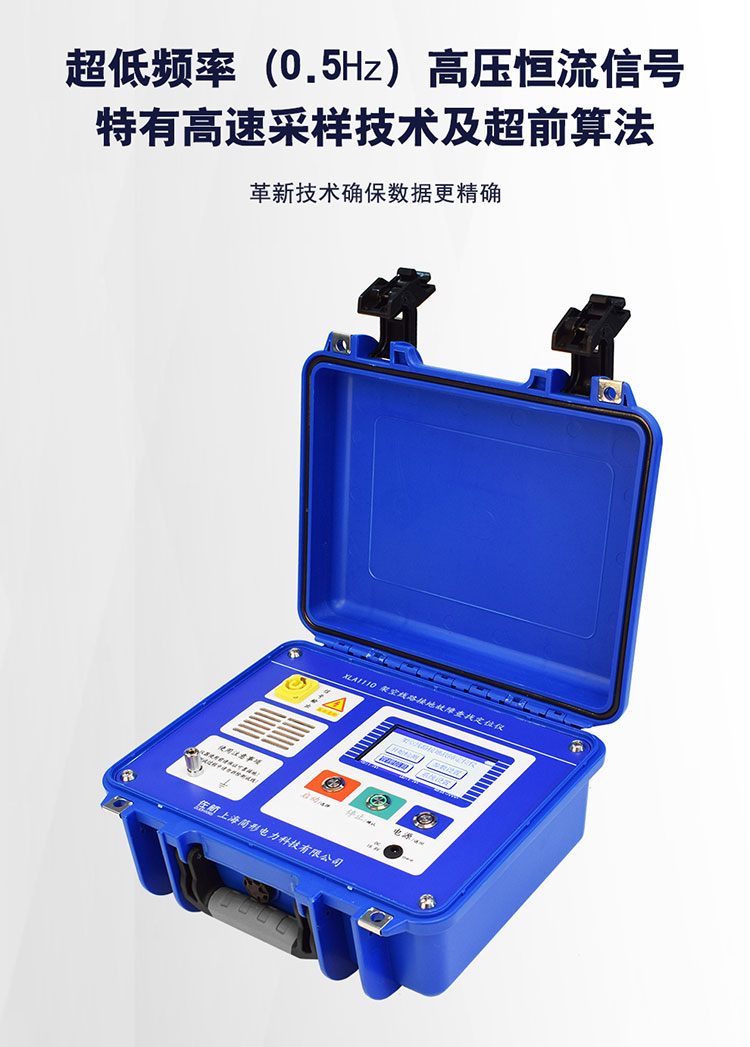

3. 超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响,数据采样更加精确。
4. 整套仪器设计小巧,操作简单,自动化程度高,减少了人工参与判断引起的误判,提高了故障检测的准确性,大大提升了工作效率。

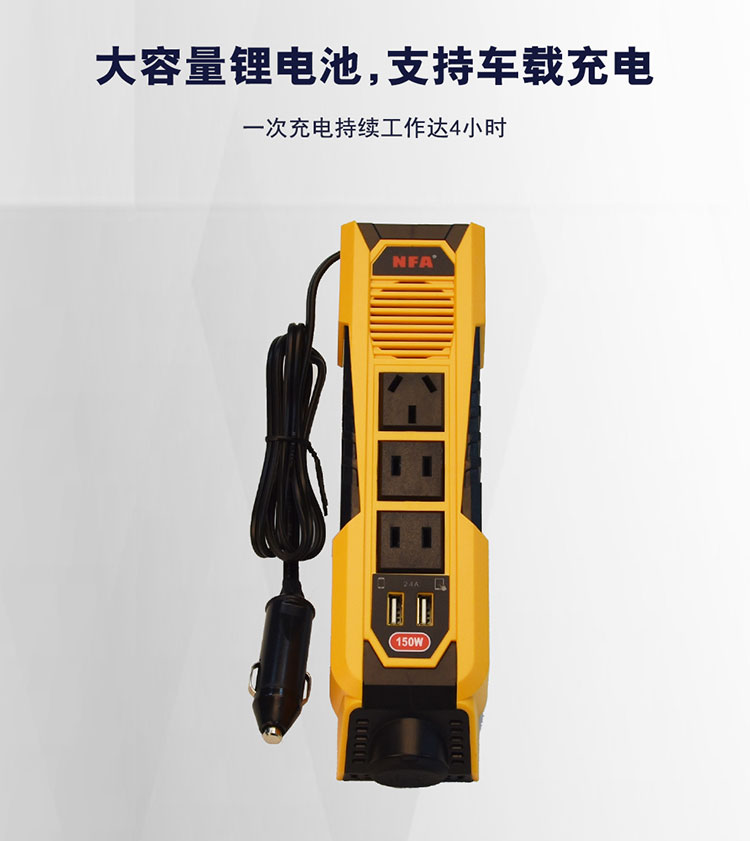

5. 全套设备采用内置大容量锂电池(可车载充电)和普通干电池供电,无需另外提供电源,极大的提高了仪器的便携性与野外作业实用性。

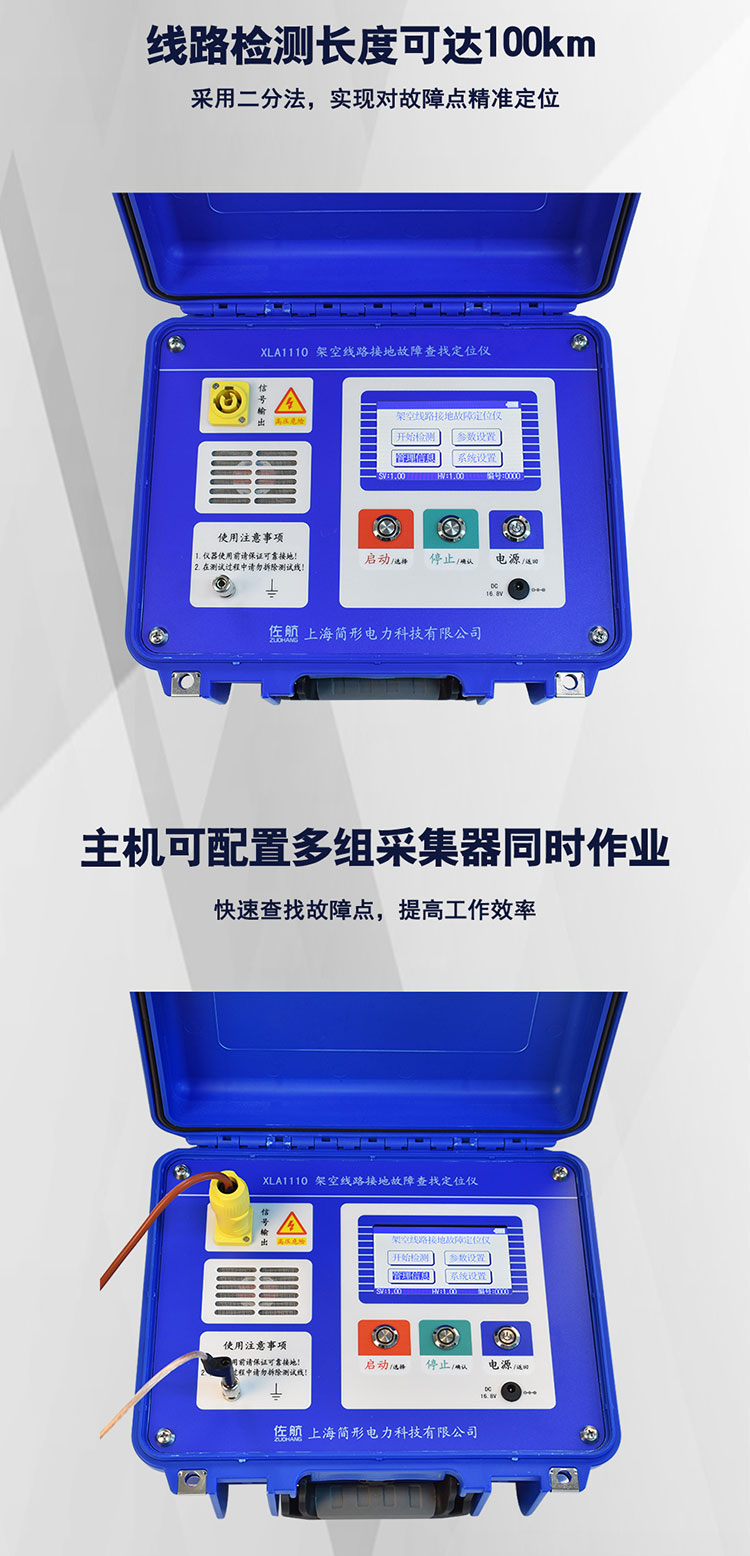

6. 信号主机可配置一组或是多组采集接收器同时作业,从而进一步提高查找速度。
7. 信号主机可以使用接收器对器遥控、遥测操作,更加有效的保证使用人员的安全和操作的便利性。

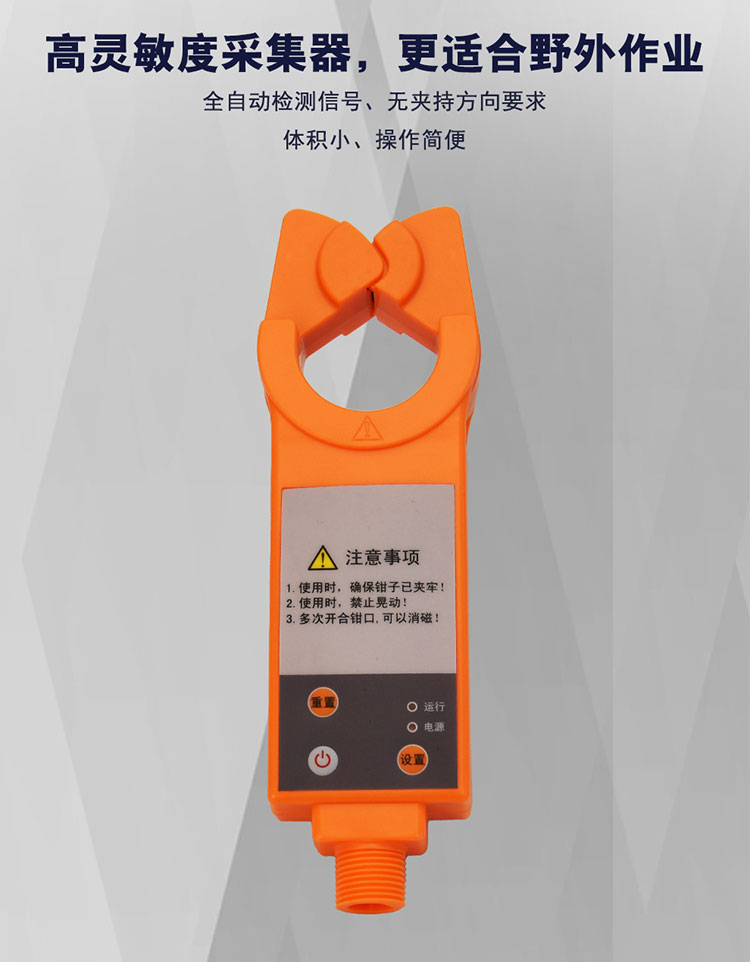

8. 采集器采用高灵敏度传感器,开机自动检测信号无信号自动关机,体积小、重量轻方便挂接。
9. 采集器和接收器采用无线技术传输数据,其有效通讯距离可达50m。
10. 接收器实时接受采集器数据,自动显示当前故障电流值、故障上下游方向、信号波形等数据。
11. 主机采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶,显示更清晰、内容更丰富。
12. 有好的人机交互界面,智能电源管理、剩余电量提示、低电量报警、长时间闲置提示等功能。
技术参数
主机输出特性 | |||
输出频率 | 0.5Hz | ||
开路电压 | 3000V | ||
输出电流 | 40mA | ||
接地电阻范围 | 0~100kΩ | ||
检测线路长度 | 100km | ||
电流输出精度 | ±1mA | ||
显示方式 | 中文480×270彩色液晶,背光功能 | LCD尺寸 | 4.3寸 |
工作电源 | 内置锂电池或外置充电器,充电输入100-240VAC,50/60Hz | ||
充电电压 | 16.8V | 充电电流 | 3A |
充电时间 | 约4小时 | 工作时间 | 大于4小时 |
无线通讯距离 | 小于50m | ||
采集器 | |||
检测方式 | 直流电流测试钳 | ||
传输方式 | 433Mh无线传送 | 传输距离 | 小于50m |
钳口尺寸 | Φ48mm | ||
测量范围 | 4mA-50mA | ||
准确度 | ±(读数×1%+4) | ||
电源 | 7号碱性干电池(1.5V*4) | 工作时间 | 7h |
接收器 | |||
显示方式 | 中文全彩液晶,背光功能 | LCD尺寸 | 2.4寸 |
传输方式 | 433Mhz无线传送 | 传输距离 | 小于50m |
电源 | 7号碱性干电池(1.5V*4) | 工作时间 | 6h |
故障电流阈值 | 10mA | ||
外形 | |||
质量 | 主机 4.5kg | 体积 | 主机 318X 280X 150mm |
采集器 0.28kg | 采集器 254×76×31mm | ||
接收器 0.22kg | 接收器 165×83×32mm | ||
使用条件 | |||
温度 | -10℃~55℃ | ||
湿度 | ≤95% | ||
海拔 | <4500m | ||
绝缘阻抗分辨率 | ±0.1kΩ | ||
故障方向 | 靠近信号发出端的故障点为上游、远离信号发出端的故障点为下游 |
