CV测试仪CV测试机概述

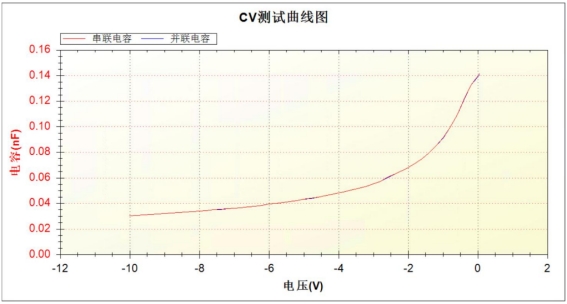

电容-电压(C-V)测量广泛用于测量半导体参数,尤其是MOS CAP和MOSFET结构MOS(金属-氧化物-半导体)结构的电容是外加电压的函数,MOS电容随外加电压变化的曲线称之为C-V曲线(简称C-V特性),C-V曲线测试可以方便的确定二氧化硅层厚度dox、衬底掺杂浓度N、氧化层中可动电荷面密度Q1、和固定电荷面密度Qfc等参数。详询一八一四零六六三四七六;

系统方案

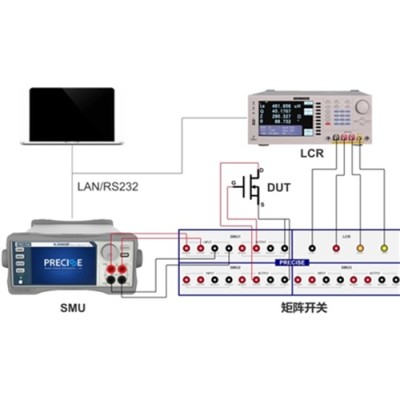

普赛斯半导体功率器件C-V测试系统主要由源表、LCR 表、矩阵开关和上位机软件组成LCR表支持的测量频率范围在0.1Hz~1MHz源表(SMU)负责提供可调直流电压偏置通过矩阵开关加载在待测件上





进行C-V 测量时,通常在电容两端施加直流偏压,同时利用一个交流信号进行测量。一般使用的交流信号频率在10KHz 到1MHz   之间。所加载的直流偏压用作直流电压扫描,扫描过程中测试待测器件待测器件的交流电压和电流,从而计算出不同电压下的电容值

系统优势

  • 频率范围宽频率范围10Hz~1MHz连续频率点可调

  • 高精度、大动态范围:提供0V~3500V偏压范围,精度0.1%

  • 内置CV测试:内置自动化CV测试软件,包含C-V(电容- 电压),C-T(电容- 时间),C-F(电容 - 频率)等多项测试测试功能;

  • 兼容IV测试:同时支持击穿特性以及漏电流特性测试;

  • 实时曲线绘制:软件界面直观展示项目测试数据及曲线,便于监控;

  • 扩展性强系统采用模块化设计,可根据需求灵活搭配

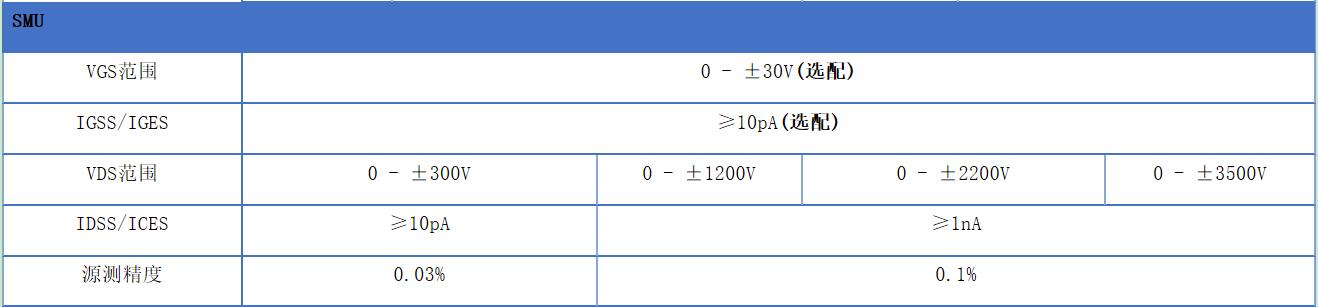

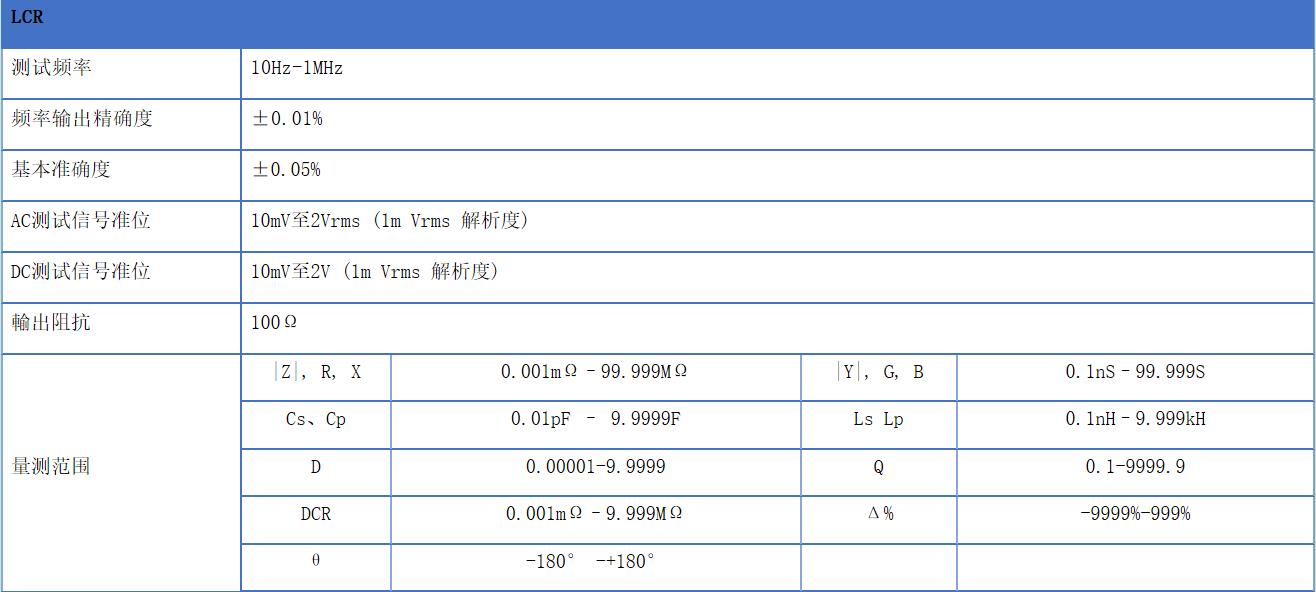

    基本参数

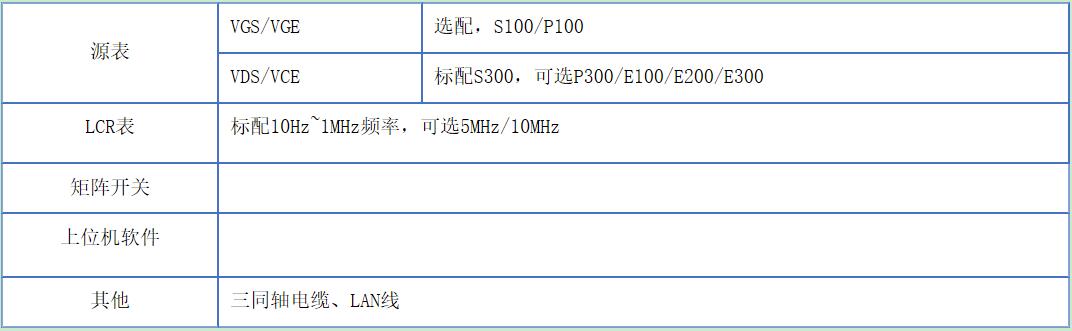

典型配置


更多有关CV测试仪CV测试机详情找普赛斯仪表专员为您解答一八一四零六六三四七六
