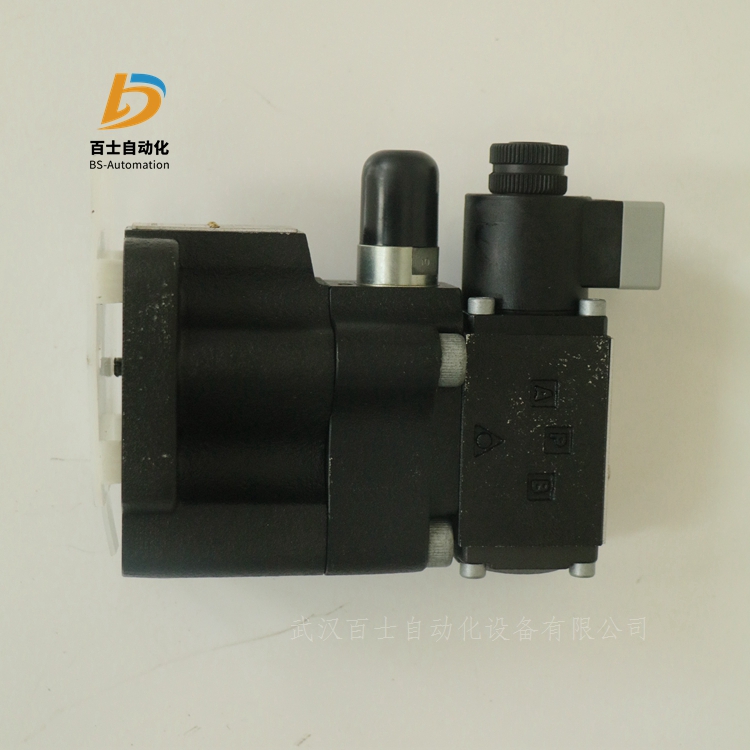

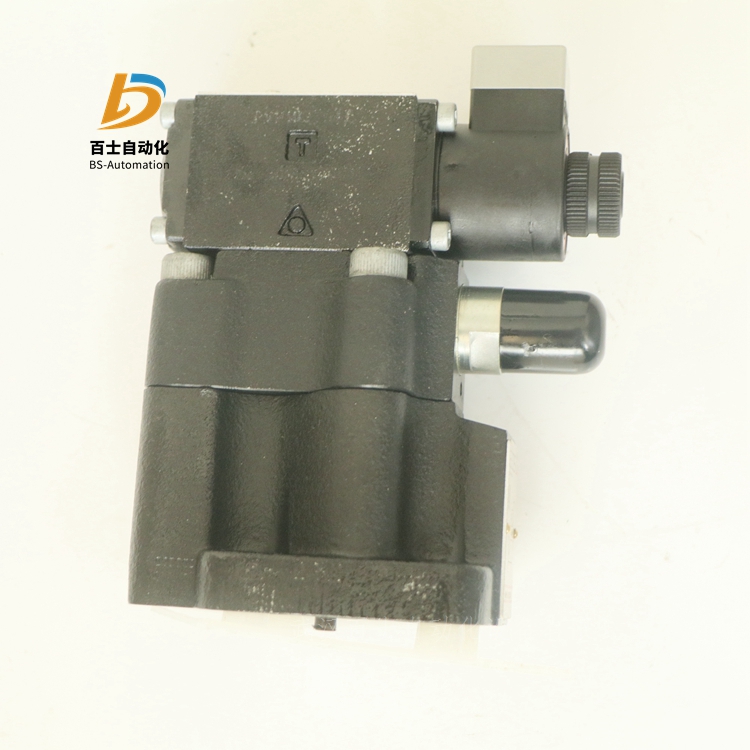

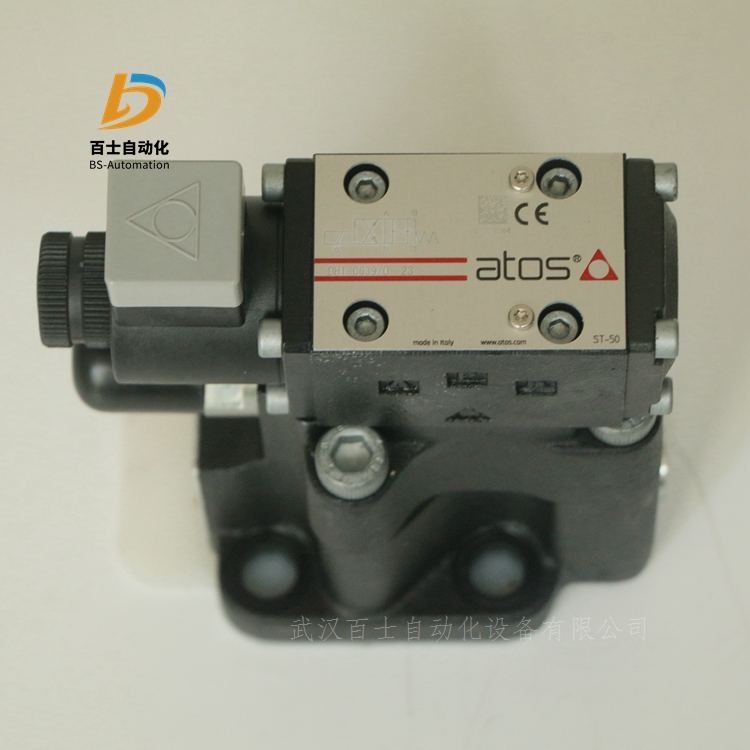

AGAM-10/10/350 34 电磁溢流阀 意大利ATOS品牌
武汉百士自动化设备有限公司
雷青
通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介：
溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。
定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减
小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动
开启）。
稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时
液压泵卸荷。溢流阀此时作为卸荷阀使用。
安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢
流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统高工作压力高10%～20%）。
实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回
油路上）。
溢流阀一般有两种结构：1、直动型溢流阀 。2、先导式溢流阀。
对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。
先导型溢流阀的导阀部分结构尺寸较小，调压弹簧不必很强，因此压力调整比较轻便。但因先导型溢流阀
要在先导阀和主阀都动作后才能起控制作用，因此反应不如直动型溢流阀灵敏。
与三节同心结构相比，二节同心结构的特点是：①主阀芯仅与阀套和主阀座有同心度要求，免去了与阀盖
的配合，故结构简单，加工和装配方便。②过流面积大，在相同流量的情况下，主阀开启高度小；或者在
相同开启高度的情况下，其通流能力大，因此，可做得体积小、重量轻。③主阀芯与阀套可以通用化，便
于组织批量生产。
比例溢流阀的压力等级要与系统所需要的压力相适应，以确保较好的分辨率。 系统需要调节的高压力是
180bar，则比例溢流阀的压力等级应该是210左右 .不应该是315bar等太高的等级。原则是尽量使比例溢流
阀的高控制压力略大于系统所需要的高压力。
先使系统安全阀全开，比例溢流阀输入电流为零，再起泵。然后保持安全阀为零，给比例阀输入大电流
.慢慢调节手调安全阀的手柄，使系统压力逐步上升，将比例阀输入电流降下来，直到系统需要的高压力，
记录对应当输入电流数值。这就是系统要求的高压力说对应的电流，如果用计算机控制或用信号发生器输入，
将这个电流为输入电流的限制值。
性能参数：
先导型溢流阀的特点
先导阀和主阀阀芯分别处于受力平衡，其阀口都满足压力流量方程。阀的进口压力由两次比较得到，压力值
主要由先导阀调压弹簧的预压缩量确定，主阀弹簀起复位作用。
通过先导阀的流量很小，是主阀额定流量的1%因此其尺寸很小，即使是高压阀，其弹簧刚度也不大。这样
一来阀的调节性能有很大改善。
主阀芯开启是利用液流流经阻力孔形成的压力差。阻力孔一般为细长孔，孔径很小0=0.8~1.2mm,孔长I = 8
~12mm,因此工作时易堵塞，一旦堵塞则导致主阀口常开无法调压。
先导型溢流阀遥控口接法
先导阀前腔有一遥控口，在该控制口接远程调压阀可实现远控，接电磁阀通回油箱可实现卸载。
远程调压阀实际上是一个独立的压力先导阀，旁接在先导型溢流阀遥控口起远程调压作用，其调定压力必须
低于先导阀的调定压力。无论哪个起作用，泵的溢流量始终经主阀阀口回油箱。
溢流阀的功用
溢流阀旁接在泵的出口，用来保证系统压力恒定，称为定压阀。
溢流阀旁接在泵的出口，用来限制系统压力的大值，对系统起保护作用，称为安全阀。
电磁溢流阀还可以在执行机构不工作时使泵卸载。
直动式溢流阀
调压范围:在规定的范围内调节时，阀的输出压力能平稳的升降，无突跳或迟滞现象。
压力流量特性:
溢流阀的进口压力随流量变化而波动的性能;又称为启闭特性。
(p;-Pk)、(p;-Pp) 称为调压偏差，调压偏差小好
nk=P/p。称为开启压力比，
np=P/p。称为闭合压力比，nk、n,大好。
压力损失和卸载压力:当调压弹簧预压缩量等于零或主阀上腔经遥控口直接接回油箱时，流经阀的流量为额
定值时，溢流阀的进口压力。压力损失略高于卸载压力。
1）电磁溢流阀原理上，一般是由先导式溢流阀加上一个2位2通电磁阀组成。
2）这个电磁阀实际上由两部分组成：2位2通的液压阀部分，加上一个电磁铁。2位2通阀是开通，还是关
闭，是由电磁铁推动阀芯运动来实现的。有的阀电磁铁通电时打开，有的阀电磁铁断电时打开，萝目青菜个
人各爱（根据系统要求选择）。也就是说，电磁阀这里有一条通路一头与先导溢流阀的某个部位相连，另一
头通过油管与油箱相连。通过操作电磁铁可以让先导溢流阀的某个部位或者与油箱相通，或者不与油箱相通。
3）先导溢流阀的主阀上腔压力，是由先导阀加于控制的。如果先导阀正常工作，即主阀上腔有先导阀规定
的压力，则整个溢流阀就会在系统压力到达调定压力时其主阀口打开一定的开度，一方面能将系统多余流量
流回油箱，另一方面又能维持系统的压力为先导阀的调定值。可见，先导阀主要管压力，主阀服从先导阀的
领导，在先导阀动作时将主阀口开到合适大小，正好将多余流量流出去，又不影响系统压力。
产品型号：
阿托斯ATOS直动式溢流阀
HMP-011/100 22
HMP-011/210 22
HMP-011/210/R 22
HMP-011/210/V
HMP-011/350 22
HMP-011/350/V 22
HMP-012/100 22
HMP-012/210 22
HMP-012/210/R 22
HMP-012/350 22
HMP-013/100 22
HMP-013/210 22
HMP-013/210/V
HMP-013/350 22
HMP-014/100 22
HMP-014/210
HMP-014/350
HMP-015/210 22
阿托斯ATOS先导式溢流阀
HM-011/100 40
HM-011/210 40
HM-011/350 40
HM-012/100
HM-012/210 40
HM-012/350 40
HM-013/100
HM-013/210 40
HM-013/210/V 40
HM-014/100 40
HM-014/210 40
HM-015/100 40
HM-015/210 40
KM-011/100
KM-011/210
KM-011/210
KM-011/210/V 50 /WG
KM-011/350 50
KM-012/100
KM-012/100/V 50
KM-012/210 50
KM-013/100 50
KM-013/210 50
KM-013/350 50
KM-014/100 50
KM-014/210 50
KM-014/210/V 50
KM-014/350 50
KM-015/100
KM-015/210 50
