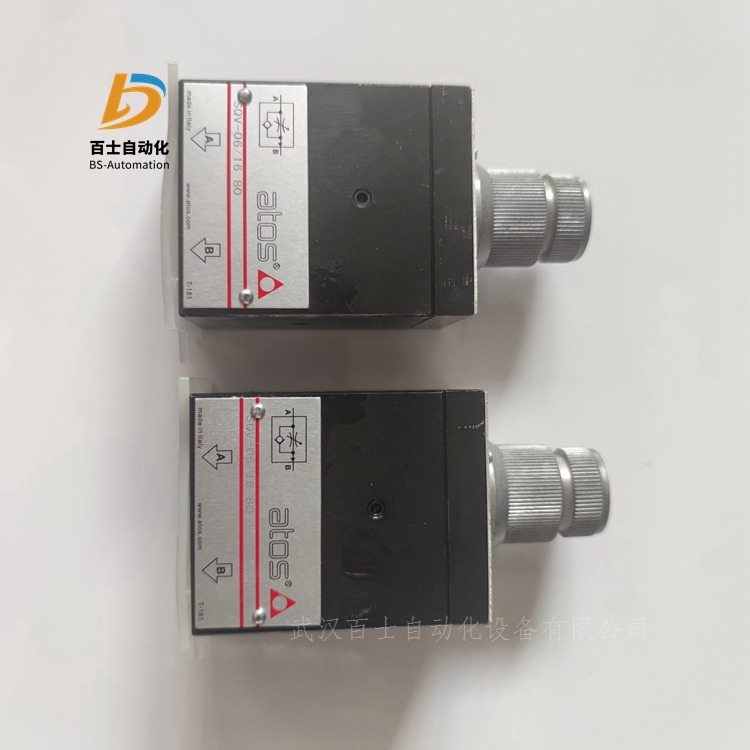

百士常年经销产品意大利阿托斯流量控制阀SQV-06/16 80
武汉百士自动化设备有限公司
雷青
通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介：
流量阀
流量阀适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制；安装
在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。
流量阀适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制；安装
在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。自动消除水系统中因各种因
素引起的水力失调现象，保持用户所需流量，克服“冷热不均”提高供热，空调的室温，提高系统能效，实
现节能，是供热、空调系统实现“计量收费”的理想配套产品。
2分类
定流量阀和横流量调节阀都是变阻力设备，它们是以流体的差压作为动力，并根据系统工况（差压）变化，
自动改变阻力系数，保持流量阀和横流量的恒定，通过恒定各个支路的流量来实现整个系统流量的均衡输配，
消除冷热不均的现象。在总流量足够的条件下，各个支路的流量变化不会互相影响，系统比较稳定。
定流量阀和恒流量调节阀不同的是：
1、定流量阀只有一个阀瓣，由这个阀瓣直接感受阀门的前后差压，执行改变阀门阻力的动作，可成为“直
动式变阻力阀”，它不能在线调节流量，因此使用定流量阀无法实施改变总流量的节能运行，只有在一些中
央空调系统中见到。
2、恒流量调节阀是以补偿方式时行变阻力的动作，它有俩个阀瓣，一个是调节阀瓣，用于补偿节流孔前后
的差压，因此可成为“补偿式变阻力调节阀”其原理是：利用节流孔前后的差压，作为补偿动作的驱动力，
补偿并保持节流孔前后差压的稳定，从而保持流量的恒定，调节节流孔的大小就可获得不同的流量。因此，
它既可以调节流量。也可以在系统水利工况变化时保持流量恒定，在系统中它既可恒定各个支路的流量，实
现流量的均衡输配，也可以随时改变和调节各支路的流量，实现动态平衡。如果每年在初寒到严寒和严寒到
末寒是进行俩次流量调节，即可实现“分阶段改变流量的质调节”的节能运行方式。恒流量调节阀的调节简
单方便，但对于较大的系统来说，每年进行俩次调节仍然是个负担，而且恒流量调节阀的价格高，虽然当年
可以收回，但对用户仍有较大的心理压力。
按用途分为五种：
(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基
本上保持稳定。节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将节流阀和单向阀并联则
可组合成单向节流阀。节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀
配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。节
流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度
稳定性要求不高的场合。
(2)调速阀：调速阀是进行了压力补偿的节流阀。它由定差减压阀和节流阀串联而成。节流阀前、后的
压力分别引到减压阀阀芯右、左两端，当负载压力增大，于是作用在减压阀芯左端的液压力增大，阀芯右移，
减压口加大，压降减小，使也增大，从而使节流阀的压差保持不变；反之亦然。这样就使调速阀的流量恒定
不变。在载荷压力变化时能保持节流阀的进出口压差为定值。这样，在节流口面积调定以后，不论载荷压力
如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。
(3)分流阀：分流集流阀也称速度同步阀，因而同步阀在液压系统中得到了广泛的应用。分流集流阀的同
步是速度同步，当两油缸或多个油缸分别承受不同的负载时，分流集流阀仍能保证其同步运动。不论载荷大
小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流
阀。
(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。
(5)分流集流阀：兼具分流阀和集流阀两种功能。分流集流阀也称：同步阀，是集液压分流阀、集流阀功
能于一体的独立液压器件。是液压阀中分流阀，集流阀，单向分流阀，单向集流阀和比例分流阀的总称.同步
阀主要是应用于双缸及多缸同步控制液压系统中。通常实现同步运动的方法很多，但其中以采用分流集流阀
－同步阀的同步控制液压系统具有结构简单、成本低、制造容易、可靠性强等许多优点，因而同步阀在液压系统中得到了广泛的应用作用与分流阀相反，使流入集流阀的流量按比例分配。
3作用
流量阀的作用是在阀的进出口压差变化的情况下，利用调节阀芯和阀体间的节流口面积和它所产生的局部阻
力对流量进行调节，从而控制执行元件的运动速度。维持通过的流量恒定，从而维持与之串联的被控对象(如
一个环路、一个用户、一台设备等，下同)的流量恒定。管网中应用流量阀，可直接根据设计来设定流量，阀
门可在水压作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差。流量阀的名称较多，如自力式
流量平衡阀、定流量阀、动态平衡阀等。各种类型的流量阀，结构各有不同，但工作原理相似。
流量阀是由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量，自动平衡阀组作用是维
持流量恒定。系统流体的工作压力为P1，手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位
置时，即人为确定了“设定流量”Kv即手动调节阀的流量系数，流量G=Kv（P2-P3），Kv为，Kv设定后，
只要P2－P3不变，则流量G不变。当系统流量增大时，(P2—P3)的实际值超过了允许的给定值，此时通过
感压膜和弹簧作用使自动调节阀组自动关小，直至流量重新维持到设定流量，反之亦然。
流量阀自动调节流量的有效范围取决于工作弹簧的性能。一般流量阀前后压差在20—300kPa的范围内能按
设定值有效控制流量。当压小于20kPa时，控制流量达不到设定值；压差超过300kPa时，可能产生噪音。
性能参数：
性能特点
1、可按设计或实际要求设定流量， 能自动消除系统的压差波动，保持流量不变。
2、克服系统冷热不均现象，提高供热（供冷）质量。
3、彻底解决近端压差大，远端压差小的矛盾。
4、减少系统循环水量，降低系统阻力。
5、减少设计工作量，不需要对管网进行繁琐的水力平衡计算。
6、降低调网难度，把复杂的调网工作简化为简单的流量分配。
7、免除多热源管网热源切换时的流量再分配工作。
8、流量显示值均为测试台上随机标定，流量（m3/h）。
产品型号：
ATOS阿托斯流量控制阀
DHQ-011/C/11-IX 24DC
DHQ-013/C/1/K-IX 24DC 21
DHQ-013/C/1-IX 230/50/60AC
DHQ-013/C/1-I 21
DHQ-013/O/24/L2V-UX 24DC 22
DHQ-013/O/24-IX 110/50/60AC
DHQ-014/0/6/K-UX 24DC
DHQ-014/C/6-IX 24DC 21
DHQ-016/C/6-IX 24DC 21
DHQ-016/O/16-IX 24DC
DHQ-023/C/6-IX 24DC
DHQ-024/C/1-IX 230/50/60AC
DHQ-024/O/24-IX 24DC 21
DKQ-011/C/24-IX 24DC 21
DKQ-013/0/24-UX 24DC
DKQ-014/C/16-IX 24DC 21
DKQ-014/C/6-UX 24DC 22
DKQ-016/O/16/K-IX 24DC 21
DKQ-023/C/6-IX 24DC 21
DKQ-023/O/1/V-IX 230/50/60AC 21
DKQ-024/C/6-IX 24DC 21
