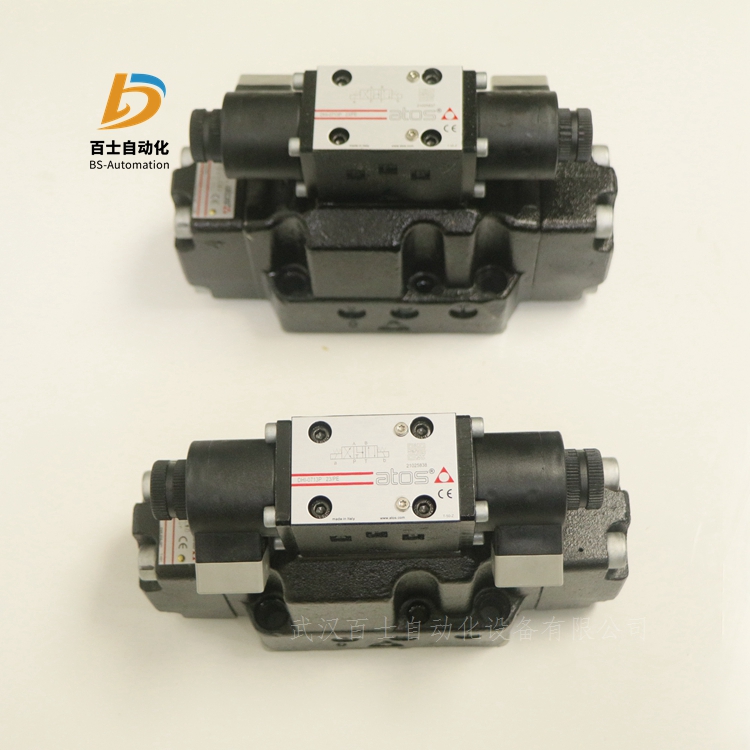

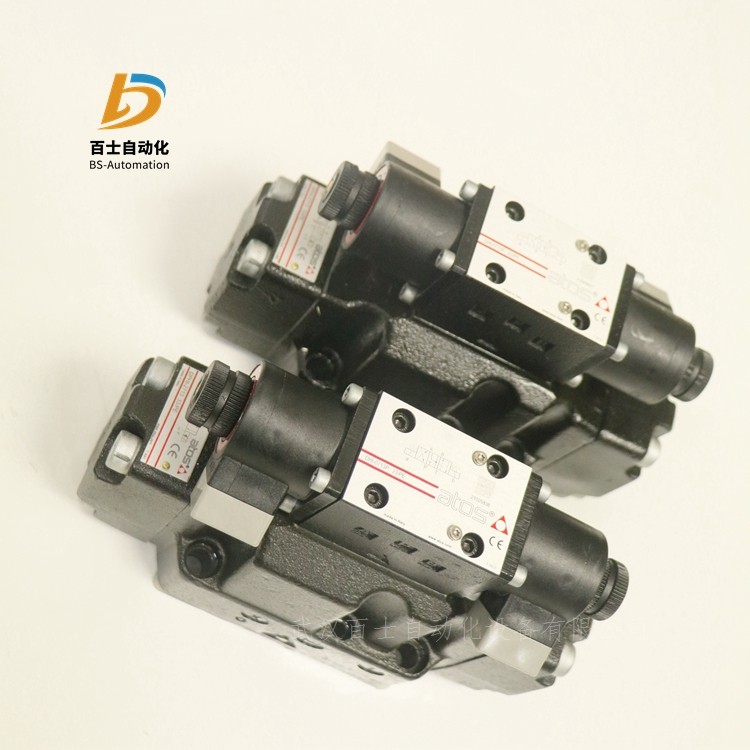

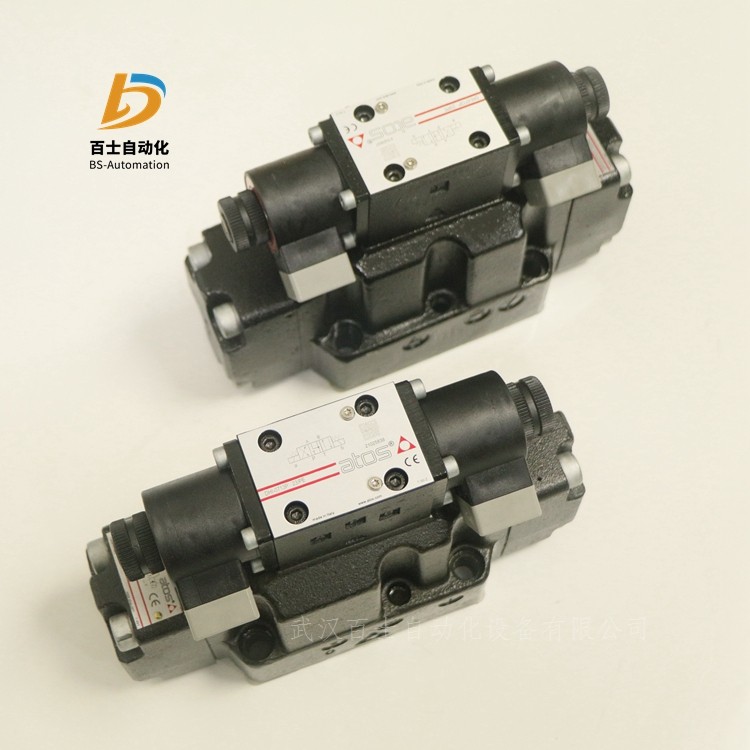

武汉百士主营产品系列ATOS液压换向阀DP-3501/2/H 55
武汉百士自动化设备有限公司
雷青
通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介：
电液伺服系统 电液系统是一种由电信号处理装置和液压动力机构组成的反馈控制系统。常见的有电液位
伺服系统、电液速度控制系统和电液力（或力矩）控制系统。是一个典型的电液位置伺服控制系统。图中反
馈电位器与指令电位器接成桥式电路。反馈电位器滑臂与控制对象相连，其作用是把控制对象位置的变化转
换成电压的变化。反馈电位器与指令电位器滑臂间的电位差（反映控制对象位置与指令位置的偏差）经放大
器放大后，加于电液伺服阀转换为液压信号，以推动液压缸活塞，驱动控制对象向消除偏差方向运动。当偏
差为零时，停止驱动，因而使控制对象的位置总是按指令电位器给定的规律变化。
电液伺服系统中常用的位置检测元件有自整角机、旋转变压器、感应同步器和差动变压器等。伺服放大
器为伺服阀提供所需要的驱动电流。电液伺服阀的作用是将小功率的电信号转换为阀的运动，以控制流向液
压动力机构的流量和压力。因此，电液伺服阀既是电液转换元件又是功率放大元件，它的性能对系统的特性
影响很大，是电液伺服系统中的关键元件。液压动力机构由液压控制元件、执行机构和控制对象组成。液压
控制元件常采用液压控制阀或伺服变量泵。常用的液压执行机构有液压缸和液压马达。液压动力机构的动态
特性在很大程度上决定了电液伺服系统的性能。
性能参数：
换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及
压力卸载和顺序动作控制的阀门。
双向换向阀
可分为手动换向阀、电磁换向阀、电液换向阀等。
又称克里斯阀，阀门的一种，具有多向可调的通道，可适时改变流体流向。
工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下
部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。
这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中为常用。此外，换向阀还可作成阀瓣
式的结构，多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向。
2工作原理
六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。阀门由手柄驱动，通过手柄带
动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件
分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个
通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
六通换向阀
1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体
(1)六通阀的阀体由隔板分成两腔，每腔都有3个通道，中间为进油口，两端为出油口。阀体为碳钢板焊结构，
体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。密封面堆焊不锈钢，防锈
耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。每组密封组件由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳
钢板焊件，设有加强筋，即增加阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈，
该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下，密封圈的球面与阀体
密封面相接触产生挤压弹性变形，达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整
作用，确保各通道密封性能同步到位。
密封组件
1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉
(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
(4)阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭灵活，操作力
矩小。
(5)上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通状况，易于操作。
4分类
(1)机动换向阀，机动换向阀又称行程阀。
(2)电磁换向阀，电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。
(3)电液换向阀，电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。
(4)手动换向阀，手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。
优点
动作准确、自动化程度高、工作稳定可靠，但需附设驱动和冷却系统，结构较为复杂；阀瓣式结构则较简单
，多用于流量较小的生产工艺上。
在石油、化工、矿山和冶金等行业中，六通换向阀是一种重要的流体换向设备。该阀安装在稀油润滑系统输
送润滑油的管道中。通过变换密封组件在阀体中的相对位置，使阀体各通道连通或断开，从而控制流体的换
向和启停。
电液换向阀是电磁换向阀和液控换向阀的组合，它是用电磁换向阀控制液控换向阀的动作，变换流体流动方
向的控制阀。
电液换向阀和液控换向阀主要用在流量超过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作
进行控制，或对油液的流动方向进行控制。
说明事项
1. 产品可任意安装，优先考虑水平位置。
2. 液压系统所用介质必须过滤，过滤精度至少20μm。
3. 固定螺钉请按样本中所列参数选用。
4. 与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
工作原理：当两个电磁阀线圈通电时，平衡孔回路关闭，泄流孔回路打开，活塞上腔泄压，活塞上行，阀门
打开。反之，活塞下行，阀门关闭。在阀门开启和关闭过程中，可将流量（流速）信号及阀塞位置信号传送
给计算机，经过计算机处理后发出相应的指令，控制两个电磁导阀的通、断电状态，使活塞的上下腔的液压
差产生变化，从而将活塞控制在所需的开启高度上，实现对管道介质流量的控制。
产品型号：
DPHI-1614/AD-X 24DC
DPHI-1631/2/DE-X 24DC
DPHI-1711/D-X 24DC 40
DPHI-1713/DH-X 24DC
DPHI-1713/D-X 230/50/60AC
DPHI-1713/D-X 24DC 40
DPHI-1713-X 24DC
DPHI-2611/DS-X 24DC 31
DPHI-2611/D-X 24DC 31
DPHI-2613/AD-X 24DC 31
DPHI-2613/A-X 24DC 31
DPHI-2613/D-X 24DC 31
DPHI-2613-X 24DC
DPHI-2630/2/E-X 24DC 31
DPHI-2631/2/A-X 24DC 31
DPHI-2631/2/D 24DC 31
DPHI-2631/2/DH9RWP-X 24DC 31
DPHI-2631/2/D-X 24DC 31
DPHI-2631/2/E-X 24DC
DPHI-2631/2/FI/NC-X 24DC 30
DPHI-2631/2-X 24DC 31
DPHI-2671/DS-X 24DC 31
DPHI-2701/DH-X 24DC 31
DPHI-2701/R-X 24DC 31
DPHI-2711/DS-X 230/60AC 31
DPHI-2711/D-X 230/50/60AC
DPHI-2711/D-X 24DC
DPHI-27116-X 24DC
DPHI-2711-X 24DC
DPHI-2713/D-X 24DC
DPHI-2713-X 24DC
DPHI-2716/H9-X 24DC
DPHI-27193/HWP-X 24DC 31
DPHI-2751/2/D-X 24DC 31
DPHI-2751/2-X 24DC 31
DPHI-3630/2/D-X 24DC 53
DPHI-3631/2/E-X 24DC
DPHI-3631/2/FI/NC-X 24DC 52
DPHI-3631/2-X 24DC 53
DPHI-3710/D-X 24DC
DPHI-3711/1/D-X 24DC
DPHI-3711/DE-X 24DC
DPHI-3711/DS-X 230/50/60AC
DPHI-3711/D-X 24DC
DPHI-3711/FI/NC-X 24DC 52
DPHI-3713/DS-X 230/50/60AC
DPHI-3713/D-X 24DC 53
DPHI-3713/E-X 230/50/60AC
DPHI-3713/H-X 230/50/60AC 53
DPHI-37139/S-X 24DC
DPHI-3713-X 24DC 53
DPHI-3714/8/DE-X 24DC
DPHI-3714/DE-X 24DC
DPHI-3714/R-X 24DC 53
DPHI-3716-X 24DC 53
DPHI-3751/2/D-X 24DC 53
DPHI-3751/2-X 24DC 53
DPHI-6713/D-X 24DC 33
DPHI-6713/E-X 230/50/60AC 33
DPHI-6713-X 24DC 33
DPHI-6716/D-X 24DC
DPHO-3630/2/A-X 24DC 11
DPHO-6713/D-X 24DC 11
DPHU-1713/H-X 24DC 41
DPHU-1713-X 24DC 32
DPHU-1751/2-X 24DC
DPHU-2631/2/EH9-X 24DC 32
DPHU-2711/HL2-X 24DC
DPHU-2711/H-X 24DC 32
DPHU-2711-X 24DC 32
DPHU-2713/D-X 24DC 32
DPHU-2713/H-X 24DC 32
DPHU-2713/L1-X 24DC 32
DPHU-2713-X 24DC
DPHU-2714/EH-X 24DC
DPHU-2750/L1-X 24DC
DPHU-2751/2/WP-X 24DC
DPHU-2751/2-X 24DC
DPHU-3711/L1-X 24DC
DPHU-3711/S-X 24DC 54
DPHU-3713/D-X 24DC 54
DPHU-3713-X 24DC
DPHU-3716-X 24DC 54
DPHU-3717-X 24DC 54
DPHU-3751/2-X 24DC 54
DPHU-3751/D-X 24DC
DPHU-6711/DH-X 24DC 34
DPHU-6711/H-X 24DC 34
