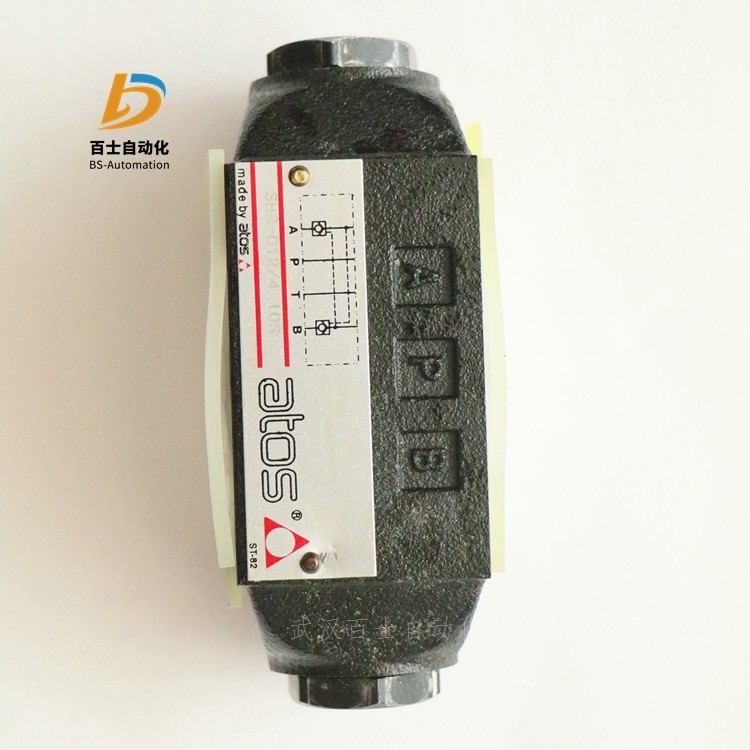

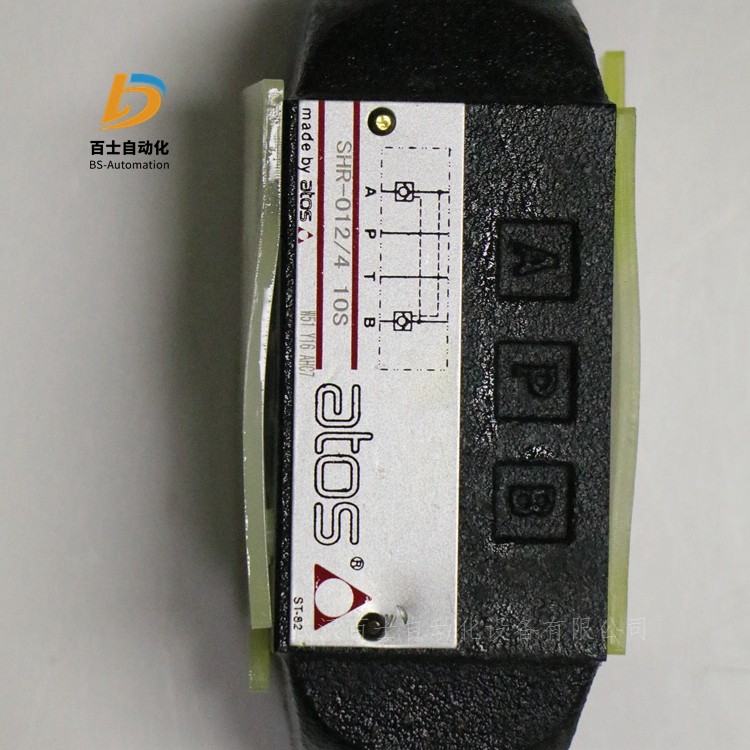

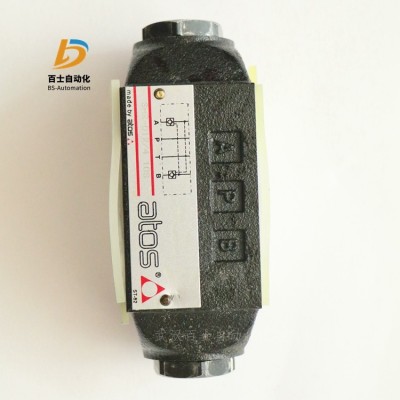

单向阀SHR-012/4 10S 阿托斯ATOS 全新原装正品



单价 750.00 / 件对比
询价 暂无
浏览 72
发货 湖北武汉蔡甸区付款后3天内
材质 铸铁
重量 2.5Kg
功能用途 换向
更新 2023-11-24 13:44
手机号:15307180902

联系方式
加关注0

武汉百士自动化设备有限公司

普通会员第2年
资料通过认证
保证金未缴纳
产品详细

单向阀SHR-012/4 10S 阿托斯ATOS 全新原装正品

武汉百士自动化设备有限公司

雷青

通讯地址:湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室

产品简介:

单向阀又称止回阀或逆止阀。用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

单向阀

单向阀又称止回阀或逆止阀。用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

单向阀有直通式和直角式两种。直通式单向阀用螺纹连接安装在管路上。直角式单向阀有螺纹连接、板式连接

和法兰连接三种形式。液控单向阀也称闭锁阀或保压阀,它与单向阀相同,用以防止油液反向流动。但在液压

回路中需要油流反向流动时又可利用控制油压,打开单向阀,使油流在两个方向都可流动。液控单向阀采用锥

形阀芯,因此密封性能好。在要求封闭油路时,可用此阀作为油路的单向锁紧而起保压作用。液控单向阀控制

油的泄漏方式有内泄式和外泄式二种。在油流反向出口无背压的油路中可用内泄式;否则需用外泄式,以降低

控制油压力。


单向阀是流体只能沿一个方向流通,另一方向不能通过的阀。单向阀就是止回阀 止回阀只供防止各类管路或设

备上流体介质逆流的单向启闭阀。 止回阀用途广泛,有很多种类,下面说的是供水和热力常用的止回阀: 1、

弹簧式:液体由下而上,依靠压力顶起弹簧控制的阀瓣,压力消失后,弹簧力将阀瓣压下,封闭液体倒流。常

用于通径较小的止回阀。 2、重力式:和弹簧式相似,依靠阀瓣的自身重力封闭,防止倒流。 3、旋启式:液体

在阀体内直通,依靠压力顶开一侧的旋转阀瓣,压力失去后,阀瓣依靠自重回位,反向的液体压力封闭阀瓣。

其它的单向阀(止回阀),如排污的止回阀,人防的防爆阀和液体使用的止回阀的原理是大同小异


单向阀

安装位置

单向阀就是止回阀 旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾斜

管路上。注意事项

安装止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就

会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。

止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高

压管路,故应引起止回阀选用者的高度注意。

止回阀只供防止各类管路或设备上流体介质逆流的单向启闭阀。


— 该阀是一种液控式单向阀。阀内装有弹簧,采用锥度密封,其安装尺寸符合CETOP和ISO标准。

— 该阀主要作用为:

— 阻止油液向某个方向流动;

— 通过先导控制,可以使油液反向流动;

— 允许油液正向自由流动。

— M VPP型阀可安装在MD1D电磁方向阀上,也能与其他CETOP 03阀装配成叠加阀组。


单向阀是气流只能一个方向流动而不能反向流动的方向控制阀。其工作原理与液压单向阀一样。压缩空气

从P口进入,克服弹簧力和摩擦力使单向阀阀口开启,压缩空气从P流至A;当P口无压缩空气时,在弹簧

力和A口(腔)余气力作用下;阀口处于关闭状 态,使从A至P气流不通。单向阀应用于不允许气流反向流动

的场合,如空压向气罐充气 时,在空压机与气罐之间设置一单向阀,当空压机停止工作时,可防止气罐

中的压缩空气回流 到空压机。单向阀还常与节流阀、顺序阀等组合成单向节流阀、单向顺序阀使用。

5止回阀


止回阀用途广泛,有很多种类,下面说的是供水和热力常用的止回阀:

1、弹簧式:液体由下而上,依靠压力顶起弹簧控制的阀瓣,压力消失后,弹簧力将阀瓣压下,封闭液体倒

流。常用于通径较小的止回阀。

2、重力式:和弹簧式相似,依靠阀瓣的自身重力封闭,防止倒流。

3、旋启式:液体在阀体内直通,依靠压力顶开一侧的旋转阀瓣,压力失去后,阀瓣依靠自重回位,反向的

液体压力封闭阀瓣。

4.塑料隔膜式: 外壳和隔膜均为塑料.一般外壳为ABS,PE,PP,NYLON, PC.隔膜有硅树脂,氟树脂等。

其它的单向阀(止回阀),如排污的止回阀,人防的防爆阀和液体使用的止回阀的原理是大同小异。



止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀

、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器

介质的泄放。

工作原理

止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式

止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。

止回阀这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工

作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣

作用于阀座,从而切断流动。

其中止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,

还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置,阀

瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用

金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回

阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣坐

落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使

阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金

属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也

是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。


安装方法

一、旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,

流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能

不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了

防止介质停止流动或倒流时,减弱水力冲击。

二、升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压

小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流

体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,

阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂

降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升

降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。

三、碟式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密

封性较差。

四、管道式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重

量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

五、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合

机能。

此外,还有些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等。

产品型号:

供应阿托斯-ATOS叠加阀叠加式单向阀

SHR-012

HR-003 30

HR-003/2

HR-004 30

HR-004/8 30

HR-011 11

HR-011/2 11

HR-012 50

HR-012 50 /PE

HR-012/2 50

HR-012/4 50

SHR-012/4 10S

HR-012/8 50

HR-013 50

HR-013/2 50

HR-013/4 50

HR-014 50

HR-014/2

HR-014/4 50

HR-016 11

JPR-212 16

JPR-212 16/WG

JPR-213 16

JPR-214 16

JPR-312 16

JPR-313 16

KR-003 35

KR-003/4 35

KR-004 35

KR-011 30

KR-011/2 30

KR-011/4 30

KR-012 35

KR-012/2 35

KR-012/4 35

KR-012/8 35

KR-013 35

KR-013/2 35

KR-013/4 35

KR-014 35

KR-014/2

KR-014/4 35

KR-014/D 35

KR-016

KR-016/2 30

KR-016/4 30
