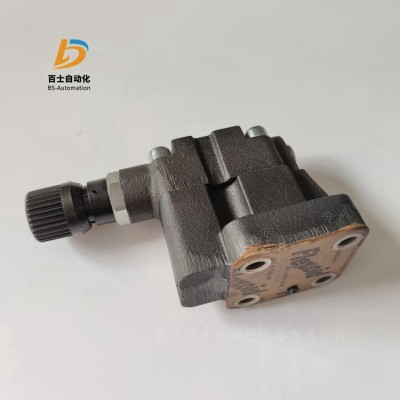

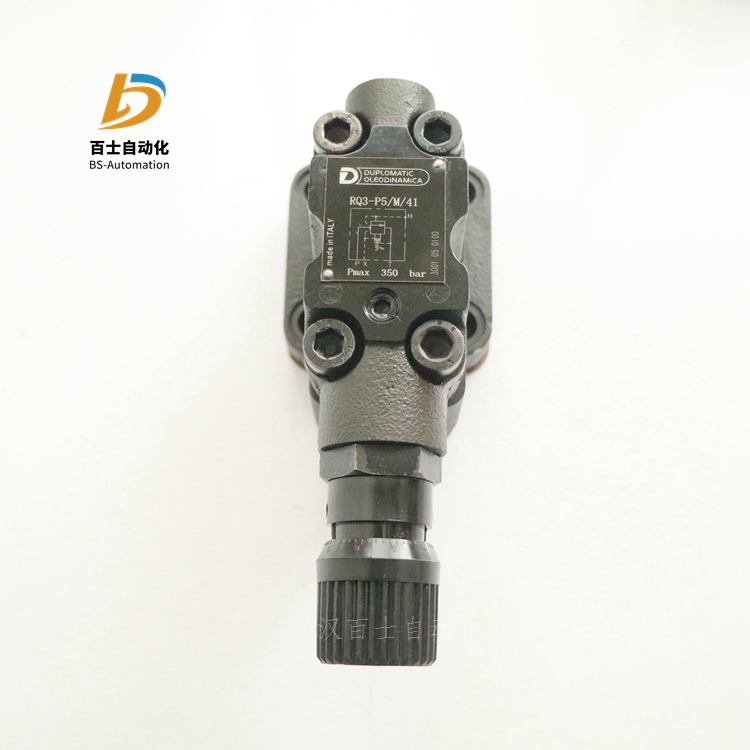

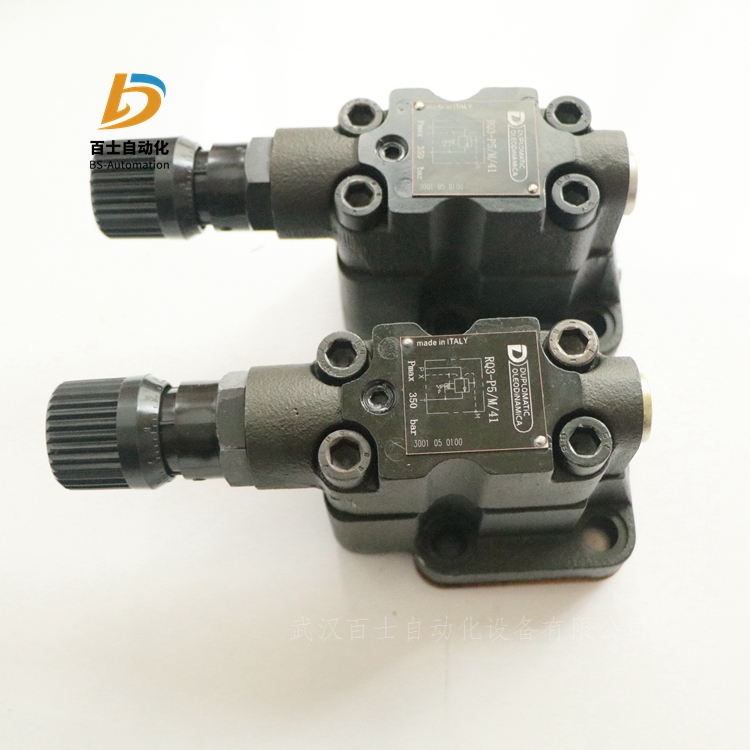

whbs主营产品系列迪普马溢流阀RQ3-P5/M/41 德国原装正品
武汉百士自动化设备有限公司
雷青
通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介：
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快
捷的售货服务，从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准（ISO4401、DIN、SAE等），与其他液压品牌有着良好的互换性
；而且还能在严酷的环境要求。其极限温度产品（使用温度低达-40C，高温达到150C），更是在环境要求严
格的太阳能和风能领域进行了应用。
性能参数：
迪普马DUPLOMATIC先导式比例溢流阀PRE
板式安装
大工作压力 350 bar
-先导式比例溢流阀PRE*，安装面尺寸符合ISO 6264标准(CETOP RP 121H)。 -该系列阀通常用于控制液
压回路的压力，即使设定接近标定值，也能够使用泵的全流量。
-其两级设计和宽大流道确保压降减小，从而提高系统的能耗性能。
-压力调节与电磁铁电流输入成比例。
-该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀
的性能。 -该系列阀安装了手动溢流阀，其出厂设定≥15%压力控制范围内的大值。
-该系列阀可以提供三种规格，大流量至500 l/min，以及四种压力控制范围，高至350 bar。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
类型 PRE10 PRE25 PRE32
大工作压力：350bar
大流量 200l/min 400l/min 500l/min
滞环 % of p nom < 5%
重复精度 % of p nom < ±1,5%
环境温度范围 -20 / +60°C
油液温度范围 -20 / +80°C
油液粘度范围 10 - 400cSt
油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量：5kg 5.8kg 8kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密 封（代号N。对于HFDR 油液（磷酸酯
），则使用FPM 密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。
阶跃响应
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
阶跃响应参考信号 0→ 100→0%
阶跃响应时间 120ms 90ms
安装
我们建议将PRE*阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，须考虑小控制
压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁
芯中所夹带的空气。 在操作的后，确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许
的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于0.01/100。如果平
面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
电气控制单元
EDC-112 24V DC电磁铁 插头式
EDC-142 12V DC电磁铁 插头式
EDM-M112 24V DC电磁铁 DIN EN 50022导轨式
EDM-M142 12V DC电磁铁 DIN EN 50022导轨式
UEIK-11 24V DC电磁铁 欧洲卡式
安装板
类型 PRE10 PRE25 PRE32
安装版型号 PMRQ3-AI4G底部油口 PMRQ5-AI5G底部油口 PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP 、1” BSP、1” ¼ BSP
X 油口尺寸 1/4” BSP 1/4” BSP 1/4” BSP
迪普马DUPLOMATIC先导式比例溢流阀型号：
PRE10-210/10N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1
迪普马DUPLOMATIC充液阀
夹板式安装
高工作压力 350 bar
-液控先导阀CFP专门为液压压力机设计，允许压力机油缸在快速上升和下降的行程中，迅速充满和
释放油液。
-此阀为“夹心式”安装，可直接安装在吸油法兰(与油箱连接)和油缸之间。
-可提供和X先导油口相连接的预打开装置，从而允许液压缸上升行程开始前油路泄压。
-CFP阀可提供7种不同的规格，大流量可达2500l/min。
技术参数
阀参数 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125
公称尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125
大流量 (压差 ∆p =0,3 bar和油液粘度36cSt 时) 160l/min 250l/min 400l/min 600l/min 1000l/min
1600l/min 2500l/min
大压力：
油口 P 和 B 350bar
油口 X 100bar
油口 A 16bar
重量 1.2kg 1.7kg 2.5kg 3.5kg 5.2kg 12kg 20kg
环境温度范围 –20 / +50°C
油液温度范围 –20 / +80°C
油液粘度范围 10-400cSt
推荐油液粘度 25cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液（磷酸酯），
使用FPM 密封（代号V）。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
产品型号：
迪普马DUPLOMATIC比例溢流阀
PRE10-070/10N-D24K1
PRE10-140/10N-D24K1
PRE10-210/10N-D24K1
PRE10-350/10N-D24K1
PRE10-070/10V-D24K1
PRE10-140/10V-D24K1
PRE10-210/10V-D24K1
PRE10-350/10V-D24K1
PRE10-070/10N-D12K1
PRE10-140/10N-D12K1
PRE10-210/10N-D12K1
PRE10-350/10N-D12K1
PRE10-070/10V-D12K1
PRE10-140/10V-D12K1
PRE10-210/10V-D12K1
PRE10-350/10V-D12K1
PRE10-070/20N-D24K1
PRE10-140/20N-D24K1
PRE10-210/20N-D24K1
PRE10-350/20N-D24K1
PRE10-070/20V-D24K1
PRE10-140/20V-D24K1
PRE10-210/20V-D24K1
PRE10-350/20V-D24K1
PRE10-070/20N-D12K1
PRE10-140/20N-D12K1
PRE10-210/20N-D12K1
PRE10-350/20N-D12K1
PRE10-070/20V-D12K1
PRE10-140/20V-D12K1
PRE10-210/20V-D12K1
PRE10-350/20V-D12K1
PRE25-070/10N-D24K1
PRE25-140/10N-D24K1
PRE25-210/10N-D24K1
PRE25-350/10N-D24K1
PRE25-070/10V-D24K1
PRE25-140/10V-D24K1
PRE25-210/10V-D24K1
PRE25-350/10V-D24K1
PRE25-070/10N-D12K1
PRE25-140/10N-D12K1
PRE25-210/10N-D12K1
PRE25-350/10N-D12K1
PRE25-070/10V-D12K1
PRE25-140/10V-D12K1
PRE25-210/10V-D12K1
PRE25-350/10V-D12K1
PRE25-070/20N-D24K1
PRE25-140/20N-D24K1
PRE25-210/20N-D24K1
PRE25-350/20N-D24K1
PRE25-070/20V-D24K1
PRE25-140/20V-D24K1
PRE25-210/20V-D24K1
PRE25-350/20V-D24K1
PRE25-070/20N-D12K1
PRE25-140/20N-D12K1
PRE25-210/20N-D12K1
PRE25-350/20N-D12K1
PRE25-070/20V-D12K1
PRE25-140/20V-D12K1
PRE25-210/20V-D12K1
PRE25-350/20V-D12K1
PRE32-070/10N-D24K1
PRE32-140/10N-D24K1
PRE32-210/10N-D24K1
PRE32-350/10N-D24K1
PRE32-070/10V-D24K1
PRE32-140/10V-D24K1
PRE32-210/10V-D24K1
PRE32-350/10V-D24K1
PRE32-070/10N-D12K1
PRE32-140/10N-D12K1
PRE32-210/10N-D12K1
PRE32-350/10N-D12K1
PRE32-070/10V-D12K1
PRE32-140/10V-D12K1
PRE32-210/10V-D12K1
PRE32-350/10V-D12K1
PRE32-070/20N-D24K1
PRE32-140/20N-D24K1
PRE32-210/20N-D24K1
PRE32-350/20N-D24K1
PRE32-070/20V-D24K1
PRE32-140/20V-D24K1
PRE32-210/20V-D24K1
PRE32-350/20V-D24K1
PRE32-070/20N-D12K1
PRE32-140/20N-D12K1
PRE32-210/20N-D12K1
PRE32-350/20N-D12K1
PRE32-070/20V-D12K1
PRE32-140/20V-D12K1
PRE32-210/20V-D12K1
PRE32-350/20V-D12K1
