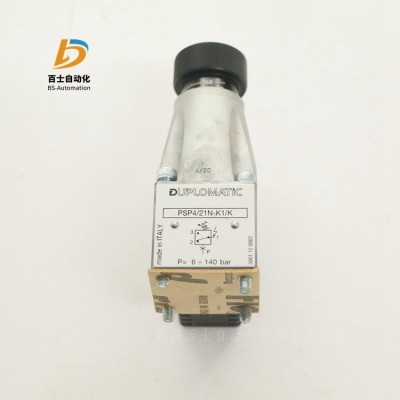

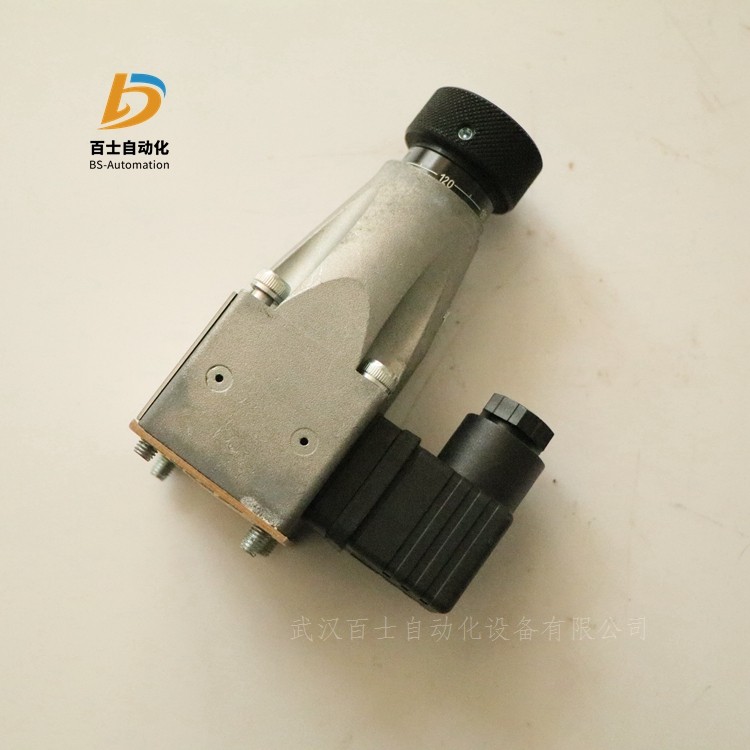

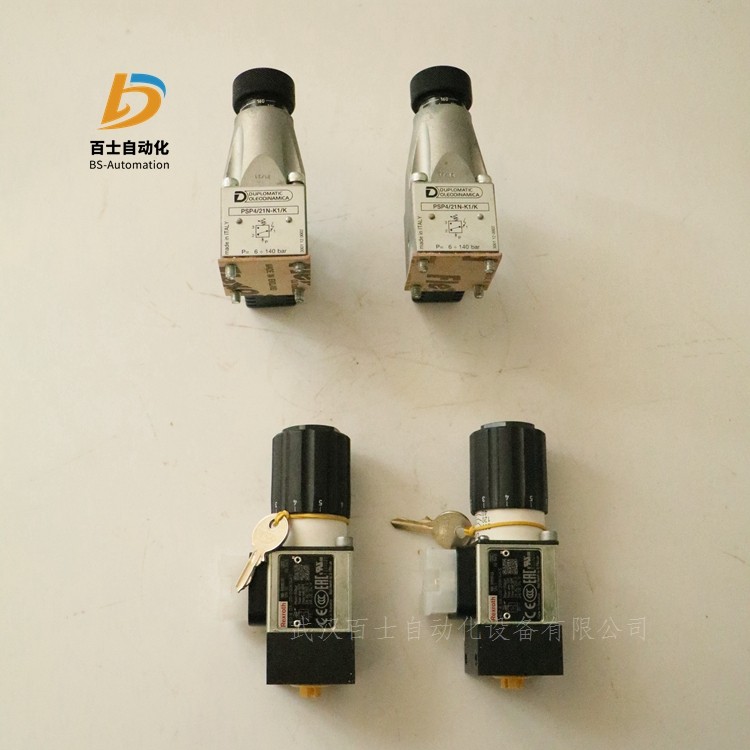

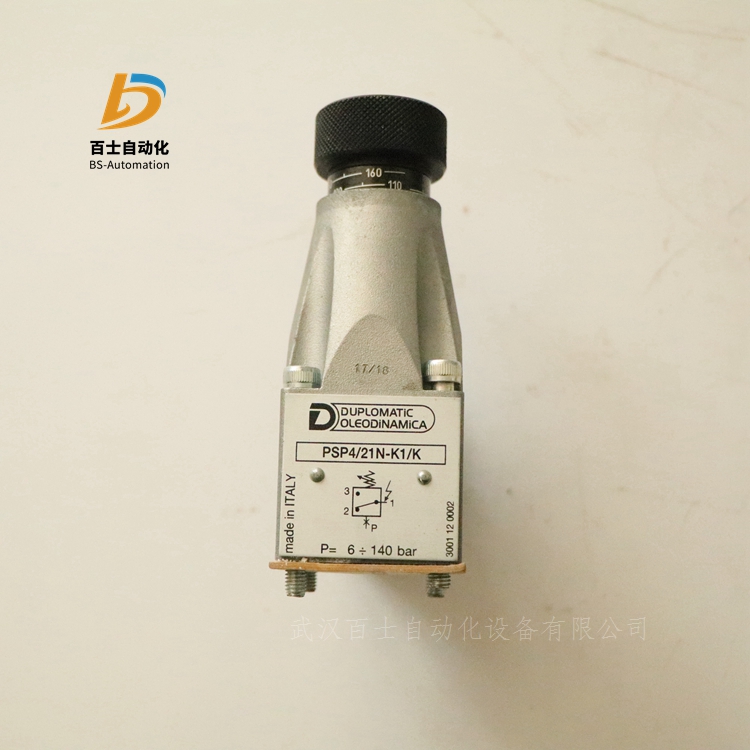

迪普马DUPLOMATIC压力开关PSP4/21N-K1/K 武汉百士现货
武汉百士自动化设备有限公司
雷青
通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介：
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快
捷的售货服务，从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准（ISO4401、DIN、SAE等），与其他液压品牌有着良好的互换
性；而且还能在严酷的环境要求。其极限温度产品（使用温度低达-40C，高温达到150C），更是在环境要
求严格的太阳能和风能领域进行了应用。
性能参数：
迪普马DUPLOMATIC柱塞式压力继电器PS系列
高工作压力 650 bar
大压力调节范围 35 - 140 - 350 - 630 bar
PS* 柱塞型压力继电器是一种电液式压力开关。当工作压力达到设定值时，其内部的电气触点闭合。
管路压力作用于柱塞，而柱塞的另一端直接承受来自于弹簧的负载。弹簧力可由调整旋钮进行调整设定。
当管路压力达到设定值时，柱塞运动并使微动开关闭合。
该压力继电器可提供4种压力调节范围， 高调节压力从35 bar到 630 bar。安装方式有板式安装或1/4”
BSP 螺纹口连接。
标准订货包含调节旋钮和压力刻度。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响其正常工作的条件下，该压力继电器可按任意方向安装。确保在使用时液压回路中没有空气。
PSP板式安装型压力继电器可用螺栓紧固在安装平面上，要求该安装平面的平面度和粗糙度不低于图中所标
注的等级。若未达到其 小值，继电器与安装面间容易产生泄漏。
叠加式安装底板
PSP型压力继电器可叠加安装在符合ISO 4401-03 （CETOP 03 ）标准的安装底板上，代码为1950611和19
50621。
代码1950611的安装底板可实现压力继电器与油口A和/或 B的连接，这取决于螺钉的安装位置。代码19506
21的安装底板可连接压力继电器与P口。
意大利迪普马DUPLOMATIC直动式压力控制阀CR
序列号 22
插装式
高工作压力 350 bar
大流量 50 l/min
CR型阀是一种插装式直动型压力控制阀，它可安装在符合D-10B阀座孔的集成块或阀板上。
该阀通常用于控制液压回路的大压力，也可用于限制液压油缸（马达）运动变化过程中产生的峰值压力。
该阀具有5种不同的压力调整范围，大压力 350 bar。
作用到该阀上的回路压力与弹簧力相平衡。当达到设定的压力时，该阀打开，多余油液通过T口直接回油箱。
可通过调整螺钉设定压力。通常使用沉头内六角螺钉形式，同时装有锁紧螺母和大调节限位器。
大工作压力 350bar
大流量 50l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度 25cSt
重量 0,16kg
表面镀锌处理 Fe // Zn 8 // B EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液（磷酸酯），
使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温
高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
迪普马DUPLOMATIC先导式压力控制阀CRQ
插装式
高工作压力 350 bar
大流量 100 l/min
工作原理
-CRQ型阀是一种插装式先导压力控制阀，它可以安装在符合D-10C 阀座孔的集成块或阀块上。
-该阀通常用于控制液压回路压力，在压力接近设定值时，仍然能使泵在满流量下工作。
-可提供4种不同的压力调整范围，大压力 350 bar。 -该阀包括一个平衡型主阀芯和一个先导阀。主阀芯通
常处于关闭状态，当回路压力超过由先导阀设定的值时，主阀芯打开，油液通过T口直接回油箱。
-可通过调整螺钉设定压力。通常使用沉头内六角螺钉，同时装有锁紧螺母和大调节限位器。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 350bar
大流量 100 l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度 25cSt
重量 0,16kg
表面镀锌处理 Fe // Zn 8 // B EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用
FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
产品型号：
PST6/21N-K1/K压力开关
BOBINAC25,4-A230K1/11线圈
RQ4M4-SP/51压力控制阀
DSE3-C26/10N-D24K1比例方向阀
MPPE-3-1/2-6-010-B
MD1D-23TA/5024V
MD1D-S1/50-24VR
E5P4-S3/E/40N-A230K1电液换向阀
MPPES-3-1/4-2-420
MPPES-3-1/2-6-420
MD1D-S3/50-24VDC
MD1D-S3/55-230VAC
DS3-S3/10N
DS5-S3/12N-D24K1
MPPES-3-1/8-10-420
DS3-RK/10N-D00电磁换向阀
MD1D-S366/5024V
MERS-SB/50节流阀
DSE3-A26/10N-D24K1比例方向阀
MD1D-2TA/50,-
DS5-S1/12N-D24K1电磁换向阀
MD1-TA/55RM45/MPCRQ
DSE5-A30/10N-D24K1比例方向阀
DSP7-S3/20N-EE/D24K1电液换向阀
MD1D-RK/50,-
BOBINAC22-D12K1/10线圈
EDM-M232-10E0比例放大器
EDC-131/10E1放大器插头
PTH-400/20E1-K10压力传感器
DS5-S2/12N-D24K1电磁方向阀
MD1D-2TA/50-24V
DS5-TA/12N-D24K1电磁换向阀
MPPE-3-1/4-2,5-010-B
EDM-M212-20E0比例放大器
MPPES-3-1/8-6-420
MD1D-2TA/5524V/50CA
MPPE-3-1/2-6-420-B
MD1D-S2/50-24V
MD1D-S2/5012V
MD1D-S3/50
MD1D-S4/50
MD1D-RK/50-24V/CM
RQM5-P5/A/60N-D24K1板式电磁溢流阀
MD1D-TA/55
MDD44-S1/5024V
MVR-ST/51单向阀
MD1D-TA/50-24VDC
MD1D-TA/55-230VAC
DS3-TC/10N
DS5-SB1/12N-D24K1
MPPES-3-1/2-2-420
MPPES-3-1/4-10-420
RQM3-P6/A/60N-A230K1溢流阀
EDM-M211-20E0比例放大器
EDM-M231-20E0比例放大器
MPPES-3-1/4-6-420
MD1D-3TC18/5024VDCDUPL,
MD1D-2TC/5024V
MD1D-S6/50-24V
MD1D-RK002/50-24V
MD1D-S2/5524V/60
MPPE-3-1/2-1-010-B
DT03-2E/10/24VDC电磁锥式方向阀
VPPM-073PC-R00S/10N000柱塞泵
MD1D-S1/5524V/50CA
VPP4M-SA/40单向阀
E5P4-S1/E/40N-D24K1电液换向阀
MD1D-S1/55110V/50CA
RQM5-P6/A/60N-A230K1板式电磁溢流阀
MPPES-3-1/4-2-010
MD1D-S1/50-12V/CM
MVR-RS/P/50单向阀
DS5-TA/12N-A230K1电磁换向阀
MD1D-23TA/55110V/50CADUPL,
MD1D-2TA/5012V
DS3-S3/10N-D28K1电磁换向阀
MD1D-S4/5524V/50CA
MPPE-3-1/4-1-420-B
MD1D-RK/55110V/50CA
DSE3-C08/10N-D24K1比例方向阀
MD1D-S10/50-24VDC
MD1D-S10/55-230VAC
DS3-S11/10N
DS5-S11/12N-D24K1
MD1D-S3/55
MD1D-S1/55
MD1D-TA/50
PTH-250/20E1-K10压力传感器
MD1D-S4/55110V/5OCA
DSE5G-C60/10V-E0K11/B比例方向阀
MDD44-S1/55110V/50HZ
MPPE-3-1/8-6-420-B
LP40-Q/10V插装阀阀盖
LP16DZ/20N插装阀盖板
MPPES-3-1/2-2-010
MCD6-D/51N压力控制阀
PRE25-350/10N-D24K1比例压力阀
MPPES-3-1/8-10-010
RM2-W5/31N压力控制阀
PSC-32D/20液压安装支架
MPPES-3-1/2-10-010
MD1D-S4/5024V
MD1D-RK/5024V
MD1D-RK/5012V
BOBINAC31-D12K1/20线圈
DSPE7-C150/11N-II/D24K1比例方向阀
MDT-SA1/1024V
MPPES-3-1/4-PU-PO-010
MDD44-1TA/55110V/50HZC
MD1D-S4/5012VMPPES-3-1/4-6-010
MPPE-3-1/8-1-420-B
MD1D-TC/50-24VDCMD1D-TC/55-230VA
