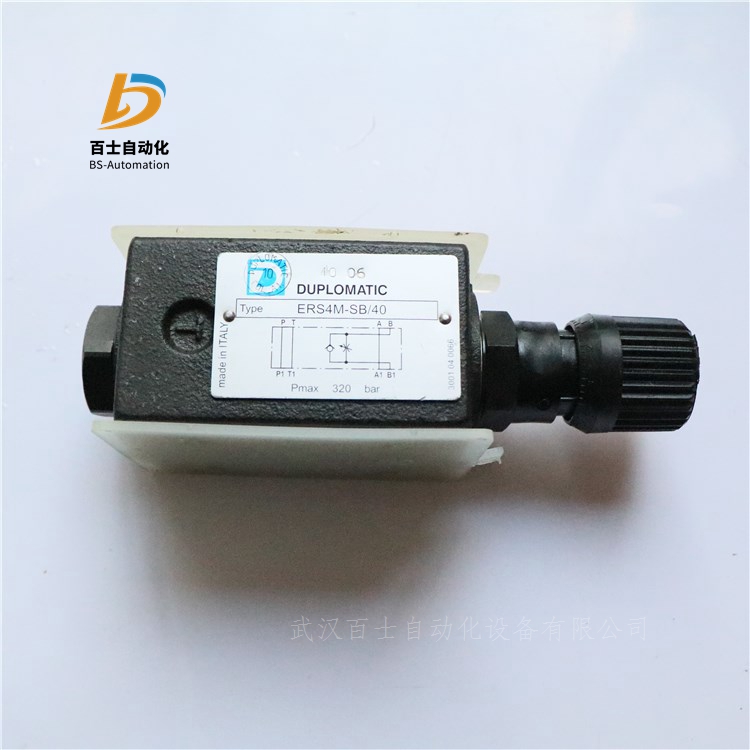

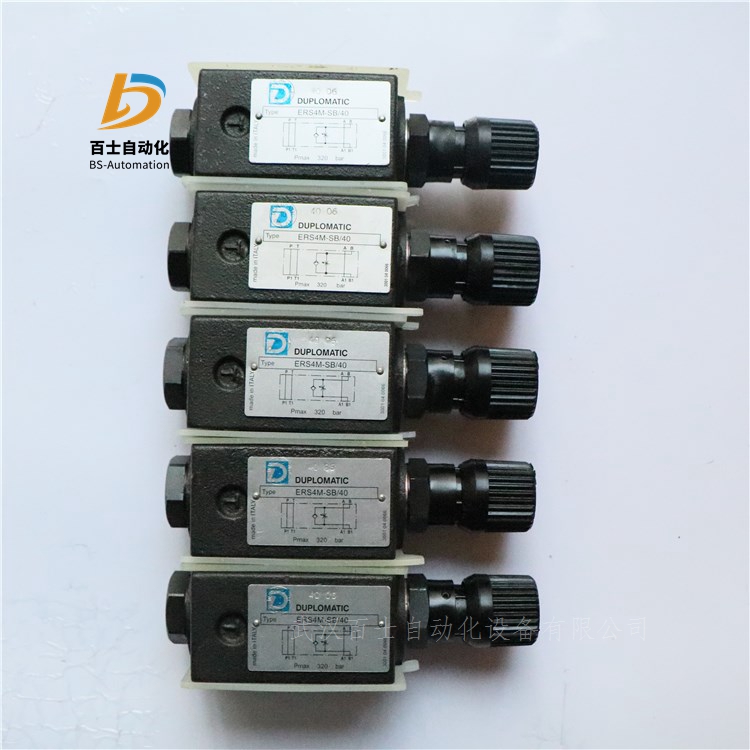

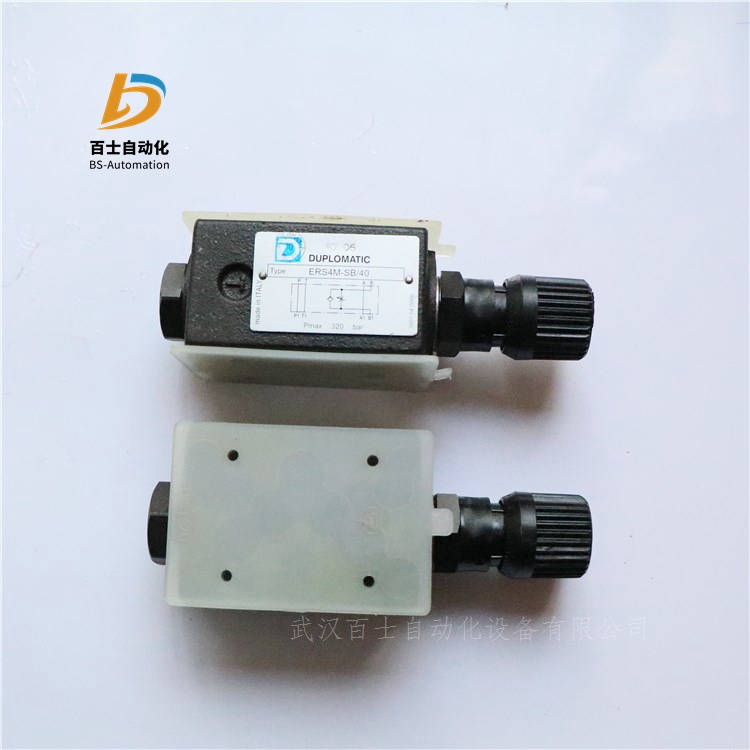

DUPLOMATIC迪普马节流阀ERS4M-SB/40 whbs现货
武汉百士自动化设备有限公司
雷青
通讯地址:湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介:
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快
捷的售货服务,从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准(ISO4401、DIN、SAE等),与其他液压品牌有着良好的互换
性;而且还能在严酷的环境要求。其极限温度产品(使用温度低达-40C,高温达到150C),更是在环境要
求严格的太阳能和风能领域进行了应用。
产品性能参数:
意大利迪普马DUPLOMATIC节流阀ERS4M
叠加式
CETOP 05
p max 320 bar
工作原理
-该阀是一种不带补偿的流量控制阀。该阀内置单向阀,允许流体反向自由流动。该阀为叠加式,其安装尺寸
符合CETOP和ISO标准。
-无需油管,通过螺栓或螺钉,即可将该阀快速与其它CETOP 05阀装配组合成叠加阀组。
-通常供货时,带SICBLOC旋钮。该旋钮带有刻度指示并可自锁。操作时按下同时旋转
液压功能:
-功能“SA”: 用于需要控制由执行机构流入管路A的流量的情况。
-功能“SB”: 用于需要控制由执行机构流入管路B的流量的情况。
-功能“D”: 分别控制执行机构两腔的排出油量。
-功能“RD”: 分别控制执行机构两腔的输入流量。
-该阀各种型号均内置有单向阀,允许反向自由流动。(开启压力0.5 bar).
技术参数 (在油温50℃,油液粘度36cST条件下测得)
工作压力 320bar
单向阀开启压力 0.5bar
控制管路的流量 80l/min
自由管路的流量 100l/min
环境温度范围 –20 ~ +50℃
油液温度范围 –20 ~ +70℃
油液粘度范围 2,8 ~ 380cSt
推荐过滤精度 ≤ 25µm
推荐油液粘度 25cSt
重量 3.1kg
液压油
通常应使用防泡沫剂和抗氧化剂的矿物油。
意大利迪普马DUPLOMATIC节流阀MERS
叠加式
ISO 4401-03
高工作压力 350 bar
该阀是一种叠加式的不带压力补偿的流量控制阀, 集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO
4401标准。该阀可通过螺栓或螺钉与其它符合CETOP 03标准的阀组合成叠加阀组,无需油管连接。
该阀还可以提供一种可逆形式 (G*型)。进油节流和出油节流的选择,取决于其在带O型圈安装板上的安装方向。
各型号阀均集成单向阀,允许油液反向自由流动(开启压力0,5 bar)。
通常供货时带六角调整螺钉。
结构
“SA”:控制由执行机构流入管路A的流量。
“SB”:控制由执行机构流入管路B的流量。
“D”: 分别控制执行机构两腔的排出流量。(标准)
“RD”:分别控制执行机构两腔的输入流量。
“G*”:可逆型阀。
技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)
大工作压力 350bar
单向阀开启压力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
∆p10 bar时的 小控制流量 ≤0.060l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM
密封(代号V)。
产品型号:
意大利迪普马DUPLOMATIC叠加式节流阀
ERS4M-SB/40
ERS4M-SA/40
ERS4M-D/40
ERS4M-RD/40
ERS4M-SB/S/40
ERS4M-SA/S/40
ERS4M-D/S/40
ERS4M-RD/S/40
ERS4M-SB/40/V
ERS4M-SA/40/V
ERS4M-D/40/V
ERS4M-RD/40/V
ERS4M-SB/S/40/V
ERS4M-SA/S/40/V
ERS4M-D/S/40/V
ERS4M-RD/S/40/V
意大利迪普马DUPLOMATIC节流阀
MERS-D/50
MERS-RD/50
MERS-SA/50
MERS-SB/50
MERS-GD/50
MERS-GSA/50
MERS-GSB/50
MERS-D/50/V
MERS-RD/50/V
MERS-SA/50/V
MERS-SB/50/V
MERS-GD/50/V
MERS-GSA/50/V
MERS-GSB/50/V
MERS-D/M/50
MERS-RD/M/50
MERS-SA/M/50
MERS-SB/M/50
MERS-GD/M/50
MERS-GSA/M/50
MERS-GSB/M/50
MERS-D/M/50/V
MERS-RD/M/50/V
MERS-SA/M/50/V
MERS-SB/M/50/V
MERS-GD/M/50/V
MERS-GSA/M/50/V
MERS-GSB/M/50/V
