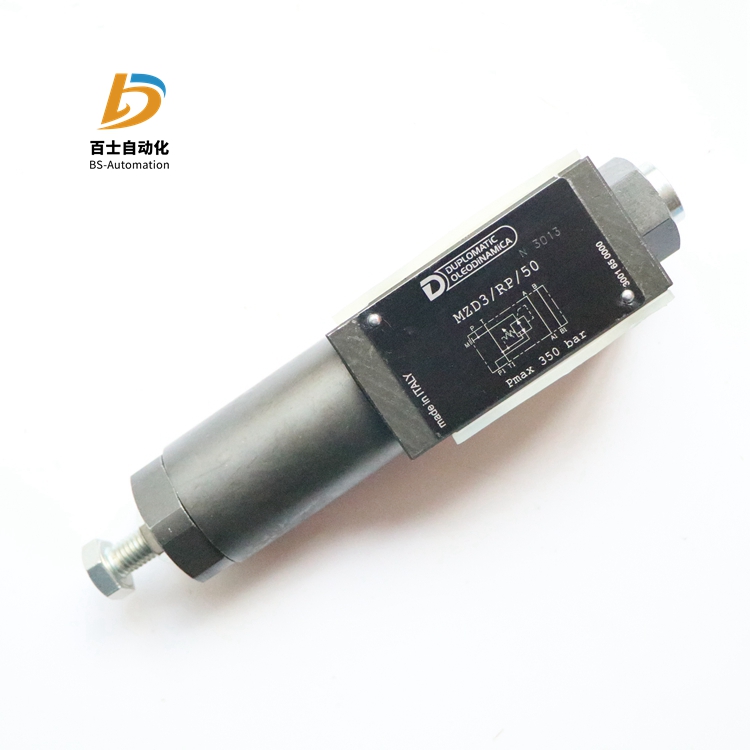

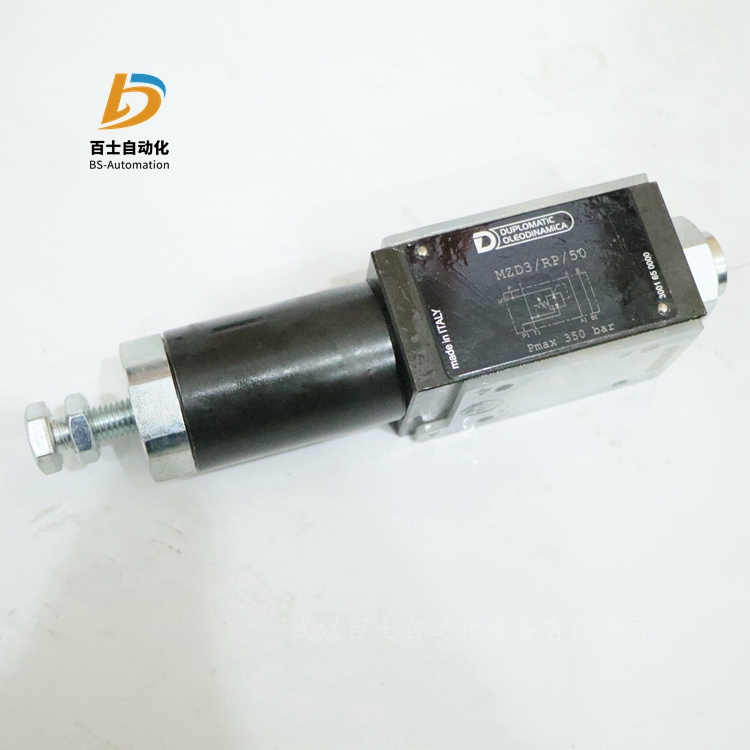

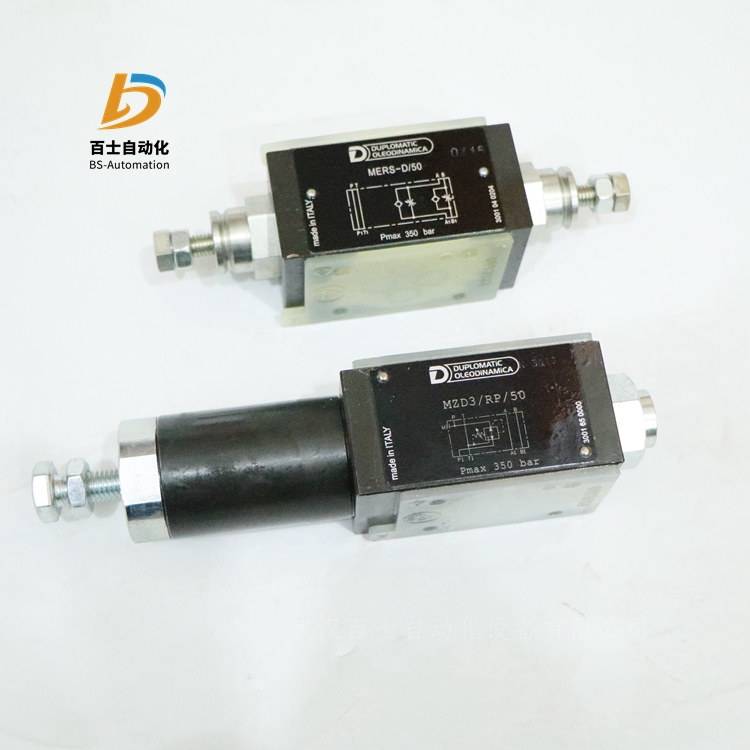

原装正品减压阀MZD3/RP/50 迪普马DUPLOMATIC 现货
武汉百士自动化设备有限公司
雷青
通讯地址:湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介:
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快捷
的售货服务,从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准(ISO4401、DIN、SAE等),与其他液压品牌有着良好的互换性;
而且还能在严酷的环境要求。其极限温度产品(使用温度低达-40C,高温达到150C),更是在环境要求严格的
太阳能和风能领域进行了应用。
性能参数:
意大利迪普马DUPLOMATIC直动式三通减压阀MZD
固定或可变调节
叠加式
ISO 4401-03
高工作压力 350 bar
MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时,处于开启状态,油液可从管路 P1到管路P自由流动
。该阀阀芯一端承受管路P的压力,另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时,阀关
闭,直到管路P的压力减小到设定值为止。
阀的结构使其具有良好的调整灵敏度,且阀的泄漏量小。泄油口在阀的内部与管路T相连。
三通式设计允许来自液压执行器的油液反向流动至T口排出,从而保护二次回路避免产生压力冲击。
该阀为叠加式安装,其安装面尺寸符合ISO 4401标准,能快速安装在符合ISO 4401-03标准的电磁阀下,无需油
管连接。
通常供货时带可调节的沉头内六角调整螺钉,也可根据要求选配 SICBLOC调整旋钮。
固定调节型阀的压力设置值可为20,25 或 30bar。
结构
MZD*: P管路减压,T口泄油。
MZD*/A和MZD*/RA:连接执行机构的A管路减压,B管路为 大压力,T口泄油。
MZD*/B和MZD*/RB:连接执行机构的B管路减压,A管路为 大压力,T口泄油。
技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)
大工作压力 350bar
T口的 大压力 10bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
泄漏流量 ≤ 0.08l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 1.4kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM
密封(代号V)。
当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
高工作压力 320 bar
Z4M叠加式阀是一种先导式减压阀,其安装面尺寸符合
ISO 4401(CETOP PR 121H)标准。
该阀可用于减小二次回路压力,能够保证控制压力的稳定性,甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 (CETOP 05)标准的换向阀下,无需油管连接。
通常供货时带沉头内六角调整螺钉,锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围, 高压力320 bar。
液压功能
Z4M*-I: P管路减压,T口泄油。
Z4M*-A:A管路减压,B管路为全压。
Z4M*-B:B管路减压,A管路为全压。
参数
大工作压力 320bar
控制管路P的 大流量 80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM
密封(代号V)。
产品型号:
意大利迪普马DUPLOMATIC直动式三通减压阀
MZD2/50
MZD2/RP/50
MZD2/A/50
MZD2/RA/50
MZD2/B/50
MZD2/RB/51
MZD3/50
MZD3/RP/50
MZD3/A/50
MZD3/RA/50
MZD3/B/50
MZD3/RB/51
MZD4/50
MZD4/RP/50
MZD4/A/50
MZD4/RA/50
MZD4/B/50
MZD4/RB/51
MZD5/50
MZD5/RP/50
MZD5/A/50
MZD5/RA/50
MZD5/B/50
MZD5/RB/51
MZD2/M/50
MZD2/RP/M/50
MZD2/A/M/50
MZD2/RA/M/50
MZD2/B/M/50
MZD2/RB/M/51
MZD3/M/50
MZD3/RP/M/50
MZD3/A/M/50
MZD3/RA/M/50
MZD3/B/M/50
MZD3/RB/M/51
MZD4/M/50
MZD4/RP/M/50
MZD4/A/M/50
MZD4/RA/M/50
MZD4/B/M/50
MZD4/RB/M/51
MZD5/M/50
MZD5/RP/M/50
MZD5/A/M/50
MZD5/RA/M/50
MZD5/B/M/50
MZD5/RB/M/51
意大利迪普马DUPLOMATIC减压阀
MZD020/50
MZD020/A/50
MZD020/B/50
MZD025/50
MZD025/A/50
MZD025/B/50
MZD030/50
MZD030/A/50
MZD030/B/50
MZD020/50/V
MZD020/A/50/V
MZD020/B/50/V
MZD025/50/V
MZD025/A/50/V
MZD025/B/50/V
MZD030/50/V
MZD030/A/50/V
MZD030/B/50/V
意大利迪普马DUPLOMATIC先导式减压阀
Z4M3-I/50
Z4M3-A/50
Z4M3-B/50
Z4M3-I/50/V
Z4M3-A/50/V
Z4M3-B/50/V
Z4M3-I/M/50
Z4M3-A/M/50
Z4M3-B/M/50
Z4M3-I/M/50/V
Z4M3-A/M/50/V
Z4M3-B/M/50/V
Z4M4-I/50
Z4M4-A/50
Z4M4-B/50
Z4M4-I/50/V
Z4M4-A/50/V
Z4M4-B/50/V
Z4M4-I/M/50
Z4M4-A/M/50
Z4M4-B/M/50
Z4M4-I/M/50/V
Z4M4-A/M/50/V
Z4M4-B/M/50/V
Z4M5-I/50
Z4M5-A/50
Z4M5-B/50
Z4M5-I/50/V
Z4M5-A/50/V
Z4M5-B/50/V
Z4M5-I/M/50
Z4M5-A/M/50
Z4M5-B/M/50
Z4M5-I/M/50/V
Z4M5-A/M/50/V
Z4M5-B/M/50/V
Z4M6-I/50
Z4M6-A/50
Z4M6-B/50
Z4M6-I/50/V
Z4M6-A/50/V
Z4M6-B/50/V
Z4M6-I/M/50
Z4M6-A/M/50
Z4M6-B/M/50
Z4M6-I/M/50/V
Z4M6-A/M/50/V
Z4M6-B/M/50/V
