迪普马DUPLOMATIC单向阀VD4-W1/30 武汉百士供应
武汉百士自动化设备有限公司
雷青
通讯地址:湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介:
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快捷
的售货服务,从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准(ISO4401、DIN、SAE等),与其他液压品牌有着良好的互换性;
而且还能在严酷的环境要求。其极限温度产品(使用温度低达-40C,高温达到150C),更是在环境要求严格的
太阳能和风能领域进行了应用。
性能参数:
意大利迪普马DUPLOMATIC先导式单向阀CHM2系列
序列号 10
CHM2型阀是一种叠加式液控单向阀,依靠弹簧关闭和锥阀芯密封。其安装尺寸符合ISO 4401(CETOP RP 121
H)标准。
该阀主要作用:
- 阻止油液一个方向的流动;
- 如果先导压力将阀打开,允许油液在上述方向流动;
- 允许油液另一个方向自由流动。
CHM2型阀通常安装于DL2型电磁换向阀下(见样本
411000), 也能与其它符合ISO 4401-02 (CETOP R02)
标准的阀组合成叠加阀组。
技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)
高工作压力 320 bar
大流量 30 l/min
密封腔与先导口的压力比 3.5 :1
单向阀开启压力 2bar
环境温度范围 -20/+50℃
油液温度范围 -20/+80℃
油液粘度范围 10 ÷ 400cSt
推荐油液粘度 25cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
重量 0.75kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM
密封(代号V)。
若使用其他油液,例如HFA、HFB、HFC等,请咨询我们的技术部门。
当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC先导式单向阀CHM5系列
叠加式ISO 4401-05 (CETOP 05)
该阀是一种叠加式液控单向阀(弹簧关闭和锥阀芯密封)。其安装面尺寸符合ISO 4401(CETOP RP 121H)
标准。
CHM5型阀通常安装于符合ISO 4401-05 (CETOP 05)标准的电磁换向阀下,也可与其它符合ISO 4401-05
(CETOP05)标准的阀组合成叠加阀组。
阀的预打开特性可以使液压缸腔减压,从而使其具有比较平稳的运动。
技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)
高工作压力 320 bar
大流量 120 l/min
减压比 14,9:1
先导比 2,3:1
单向阀开启压力 2bar
环境温度范围 -20/+50℃
油液温度范围 -20/+80℃
油液粘度范围 10 ÷ 400cSt
推荐油液粘度 25cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
重量 2.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM
密封(代号V)。
若使用其他油液,例如HFA、HFB、HFC等,请咨询我们的技术部门。
当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
迪普马DUPLOMATIC先导式单向阀订货型号:
CHM5-SA/10N
CHM5-SB/10N
意大利迪普马DUPLOMATIC先导式单向阀MVPP
叠加式
ISO 4401-03
高工作压力 350 bar
MVPP型阀是一种叠加式液控单向阀(依靠弹簧关闭和锥阀芯密封)。其安装面尺寸符合ISO 4401标准。
该阀的主要作用:
阻止油液一个方向的流动;
如果先导压力将阀打开,允许油液在上述方向流动;
允许油液另一个方向自由流动。
MVPP型阀通常安装于符合ISO 4401-03(CETOP 03)标准的电磁换向阀之下,也能够和其它符合ISO
4401-03标准的阀组合成叠加阀组。
结构
结构“SA” - “SB”:用于对执行机构位置的单向锁紧。
结构“D”:用于对执行机构位置的双向锁紧。
术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)
大工作压力 350bar
单向阀开启压力 3bar
控制管路大流量 50l/min
自由流动管路大流量 75l/min
密封腔与先导口的压力比 3,4:1
环境温度范围 -20 / +50 °C
油液温度范围 -20 / +80 °C
油液粘度范围 10 ÷ 400 cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度 25 cSt
质量: 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用
FPM密封(代号V)。
迪普马DUPLOMATIC单向阀订货型号:
MVPP-D/50
MVPP-SA/50
MVPP-SB/50
意大利迪普马DUPLOMATIC直动式单向阀MVR
叠加式ISO 4401-03
高工作压力 350 bar
MVR型叠加式阀是一种直动式单向阀,其安装面尺寸符合ISO 4401标准。
该阀主要用于避免回路中油液回流和自动卸荷,也可用于产生背压。
该阀可通过螺栓或螺钉与其它符合ISO 4401-03标准的阀组合成叠加阀组,无需油管连接。
该阀的形式包括,单向阀位于单个管路(P, T, A, 或者B),或者单向阀同时位于两个管路(P和T,或者
A和B)。
液压功能
MVR-SP:单向阀在管路P
MVR-SA:单向阀在管路A
MVR-ST:单向阀在管路T
MVR-SB: 单向阀在管路B
MVR-SPT:单向阀在管路P和T
MVR-D: 单向阀在管路A和B
技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)
大工作压力 350bar
单向阀开启压力 3 - 0,5 - 5bar
控制管路大流量 50l/min
自由流动管路大流量 75l/min
密封腔与先导口的压力比 3,4:1
环境温度范围 -20 / +50 °C
油液温度范围 -20 / +80 °C
油液粘度范围 10 ÷ 400 cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度 25 cSt
质量: 1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),
使用FPM密封(代号V)。

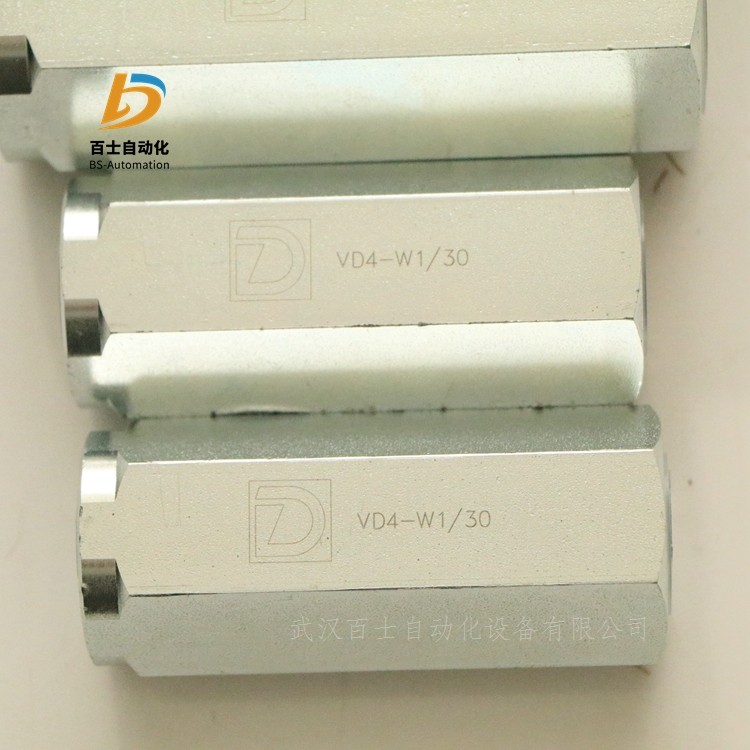

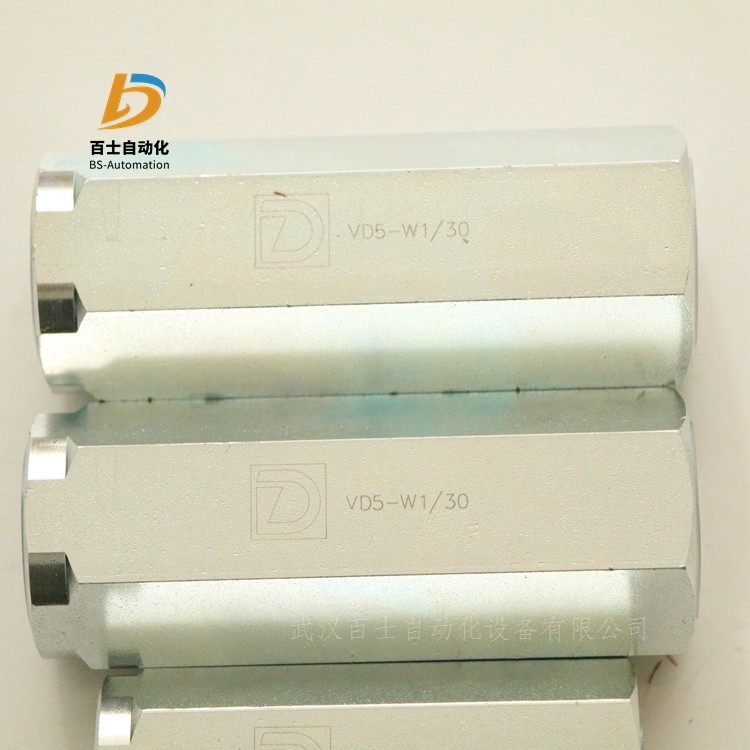

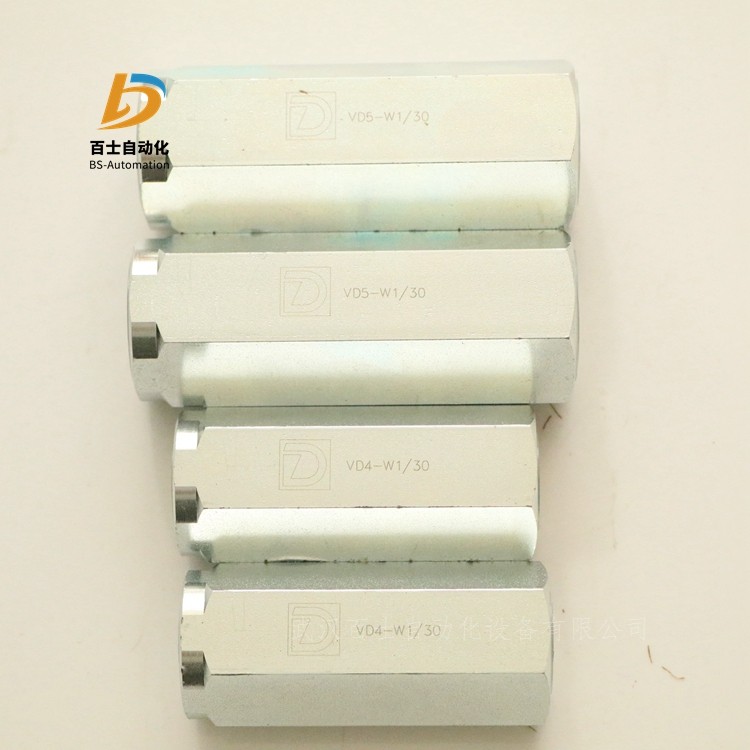

意大利迪普马DUPLOMATIC单向阀VD*-W*
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口,适用于液压管路中安装。
该阀允许正向油液自由流动,反向禁止流动。
非工作状态下,锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之
和时,锥阀芯打开。
可提供8种规格,大流量可达850 l/min,且可提供5种不同的开启压力。
技术参数
阀VD2-W* ;BSP油口尺寸1/4”;大流量25l/min;重量0.17kg;大工作压力400bar;
阀VD3-W* ;BSP油口尺寸3/8”;大流量40l/min;重量0.26kg;大工作压力400bar;
阀VD4-W* ;BSP油口尺寸1/2”;大流量75l/min;重量0.41kg;大工作压力400bar;
阀VD5-W* ;BSP油口尺寸3/4”;大流量125l/min;重量0.6kg;大工作压力400bar;
阀VD6-W* ;BSP油口尺寸1”;大流量200l/min;重量1.2kg;大工作压力400bar;
阀VD7-W* ;BSP油口尺寸1 ¼”;大流量280l/min;重量1.8kg;大工作压力400bar;
阀VD8-W* ;BSP油口尺寸1 ½”;大流量650l/min;重量3.2kg;大工作压力400bar;
阀VD9-W* ;BSP油口尺寸2”;大流量850l/min;重量4.8kg;大工作压力400bar;
环境温度范围 -20 / +50 °C
油液温度范围 -20 / +80 °C
油液粘度范围 10 ÷ 400 cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度 25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。当工作油温高于80 °C 时,将会导致液压油和密封过
快老化与变质。请注意保持液压油稳定的物理和化学性能。
产品型号:
意大利迪普马DUPLOMATIC管式单向阀VD*-W*系列
VD2-W1/30
VD3-W1/30
VD4-W1/30
VD5-W1/30
VD6-W1/30
VD7-W1/30
VD8-W1/30
VD9-W1/30
VD2-W2/30
VD3-W2/30
VD4-W2/30
VD5-W2/30
VD6-W2/30
VD7-W2/30
VD8-W2/30
VD9-W2/30
VD2-W3/30
VD3-W3/30
VD4-W3/30
VD5-W3/30
VD6-W3/30
VD7-W3/30
VD8-W3/30
VD9-W3/30
VD2-W4/30
VD3-W4/30
VD4-W4/30
VD5-W4/30
VD6-W4/30
VD7-W4/30
VD8-W4/30
VD9-W4/30
VD2-WT4/30
VD3-WT4/30
VD4-WT4/30
VD5-WT4/30
VD6-WT4/30
VD7-WT4/30
VD8-WT4/30
VD9-WT4/30
