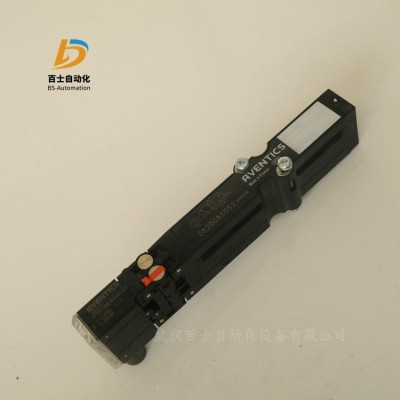

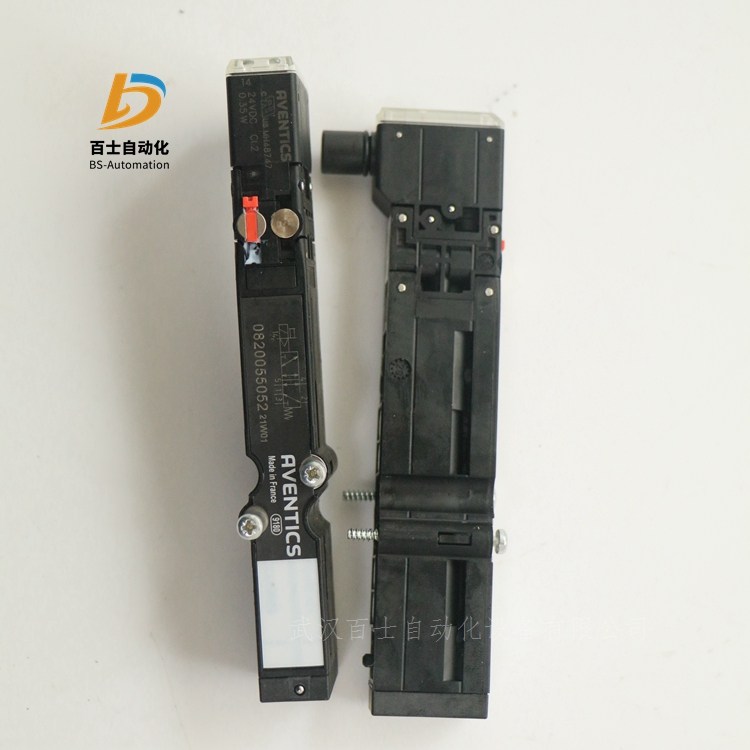

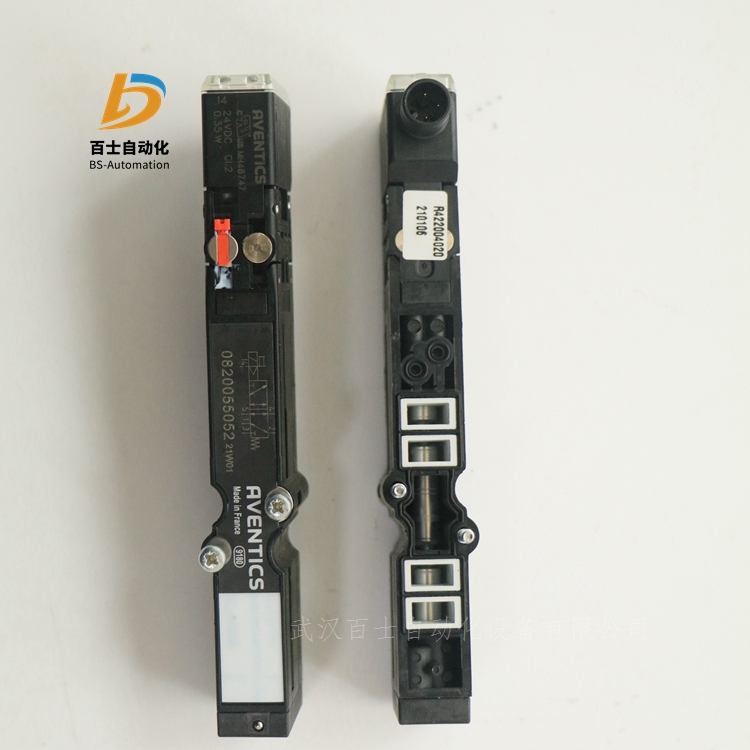

德国进口品牌阀岛0820055052 安沃驰AVENTICS全新原装正品 武汉百士供应
武汉百士自动化设备有限公司
雷青
通讯地址:湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介:
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统,具有多种电动控制方案和气动功能,丰富了通用阀门
系统产品种类,其流量高达 1400 l/min。
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统,具有多种电动控制方案和气动功能。
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量,还延长使用寿命。
ST 系列的电动、气动或机械式操作元件(滚轮、操纵杆、踏板、按钮或推杆)使之非常适合严苛应用环境
和面板安装。
AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号(滚轮、操纵杆
、踏板、按钮或推杆),是适用于自动化系统和面板安装的通用解决方案。
安沃驰 SA1 系列工业减震器能可靠地降低移质量块的速度,从而提高过程速度、产品质量、生产设施的使用
寿命,并降低作业噪音。
安沃驰 CC 系列止回阀设计用于 70 至 1950 l/min 标称流量。提供不同型号以及快插接头或内螺纹。
安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型,较小尺寸使
之应用广泛。
安沃驰 BCP 系列气囊气缸,标准型号带固定法兰式钢盖和天然橡胶波纹管。耐热型波纹管由表氯醇橡胶 (ECO)
制成,耐腐蚀版本的特点是使用不锈钢盖罩 (V2A)。
安沃驰 CCI 系列 (ISO 21287) 气缸是创新性紧凑结构和易于清洗设计的典范。CCI 系列 (ISO 21287) 非常适合
长冲程以及要求更高的优化周期和移动质量问题。该传感器可轻松快速地在各个侧面以及沿着气缸全长安装。
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可
用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
安沃驰 TRB 系列 (ISO 15552) 气缸经常用于需要重型气缸的行业,如木材与铝材、钢铁与汽车、重型机械和采
矿等等。
安沃驰 CON-RD 系列电缆提供圆形插头连接器,用于 M8x1、M12x1 或 7/8-16UNC 等连接类型,电缆长度多样,
主要适用于我们的 M8x1 或 M12x1 连接的阀门以及 AES 和 G3 等电子系统。
产品性能参数与型号:
AVENTICS AV03 系列阀岛阀门系统
R480034030
AVENTICS AV03/AV05 系列为紧凑搬运系统和复杂自动化解决方案奠定可靠基础。AV03/AV05 提供智能的
机器安全解决方案,降低您在创造安全设计中的工作量。AES 整合了现场总线和 I/O 模块,并符合分布式控
制的所有要求。
AV03/AV05 系列易于配置、使用和扩展,并且而且由于 OPC UA 和数字孪生技术的集成,该系列产品能对未
来 IIoT 支持
模块化概念
满足机器安全需求的智能解决方案
适合紧凑的搬运系统和复杂的自动化解决方案
Multipol 或现场总线连接实现较强的连接性
集成各类 I/O 模块
重量轻
低能耗
满足全球自动化技术要求,甚至达到 UL 技术规格和 ATEX 区域标准
AV03/AV05-BP 系列可以组装到机柜内
通过在线配置器轻松灵活地进行特定个性化配置
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生提高生产力和效率
规格
操作电子
额定流量Qn300 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
操作元件单线圈
密封原理软密封
先导外部的
阀门结构形式滑阀,正重叠
连接类型底板连接
复位装置带弹簧复位/空气弹簧复位
组合原理(闭锁原理)底板原理
控制压力小3 bar
大控制压力8 bar
低环境温度-10 °C
高环境温度60 °C
介质温度小值-10 °C
介质温度大值60 °C
介质压缩空气
颗粒大小 max.40 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
安沃驰AVENTICS HF03-LG 系列阀组系统
R480276091
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
模块化设计,多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致
规格
操作电子
额定流量Qn850 l/min
换向原理2x3/2
结构常闭/常闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀,正重叠
连接类型底板连接
组合原理(闭锁原理)单重底板原理
控制压力小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
标准阀岛
配件,A型
安沃驰AVENTICS供气板,纵向可连接
1825504034
安沃驰AVENTICS用于DIN-导轨的安装组件
1821398007
安沃驰AVENTICS隔板
1820220039
1820220040
配件,B型
安沃驰AVENTICS水平连接的压力调节器
5750020000
R412003769
安沃驰AVENTICS底板
R412000630
R412000631
安沃驰AVENTICS隔板
R412015167
安沃驰AVENTICS单向节流阀
5341300000
其他附件
安沃驰AVENTICS垂直连接的压力调节器
5750020510
5750020520
安沃驰AVENTICS垂直连接的压力调节器
5750020500
R412003719
5750020530
安沃驰AVENTICS节流阀
0821201022
安沃驰AVENTICS供电模块
8985121472
安沃驰AVENTICS供气板,可以垂直连接
1825504035
安沃驰AVENTICS盲板
8985121492
安沃驰AVENTICS附件,用于阀系统,系列HF04
8946201032
8946201052
3355140002
8946201042
安沃驰AVENTICS垂直连接的压力调节器
R412005902
附件,系列CD01-PI
安沃驰AVENTICS中间隔板上的标记牌R412008887
安沃驰AVENTICS现场总线的组合件 (左端板的 B-Design) 由 1x 扁平带状电缆和 2x 规格为 M9x6.5 的板材用螺钉组成
R412012497
安沃驰AVENTICS压力区分离装置 (频道 1, 3, 5) 中的分隔件 (C 类)
R412012498
安沃驰AVENTICS接线盒, D-Sub (25 针) 24 VDC
R412012493
安沃驰AVENTICS接线盒, D-Sub (37 针) 24 VDC
R412012495
安沃驰AVENTICS接线盒, M23 24 VDC
R412012496
安沃驰AVENTICS防护盖
R412005856
软启动阀门
安沃驰AVENTICS软启动阀门
5835901200
5835900100
5835901100
5835902100
5835901300
5835901400
安沃驰AVENTICS软启动阀门
5832111200
5832115200
5832151100
5832155100
5832111100
5832115100
5832111300
5832115300
5832111400
5832115400
5832111000
5832115000
