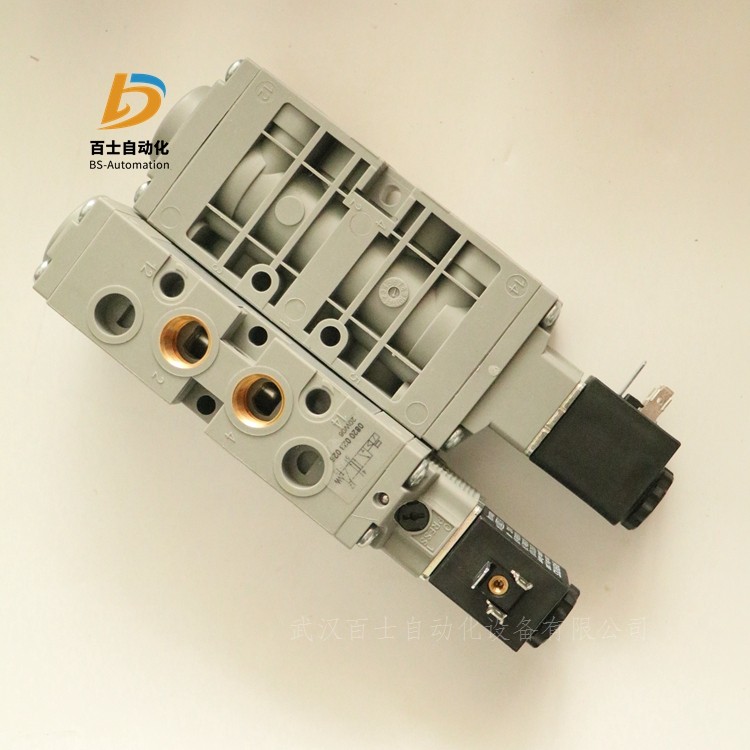

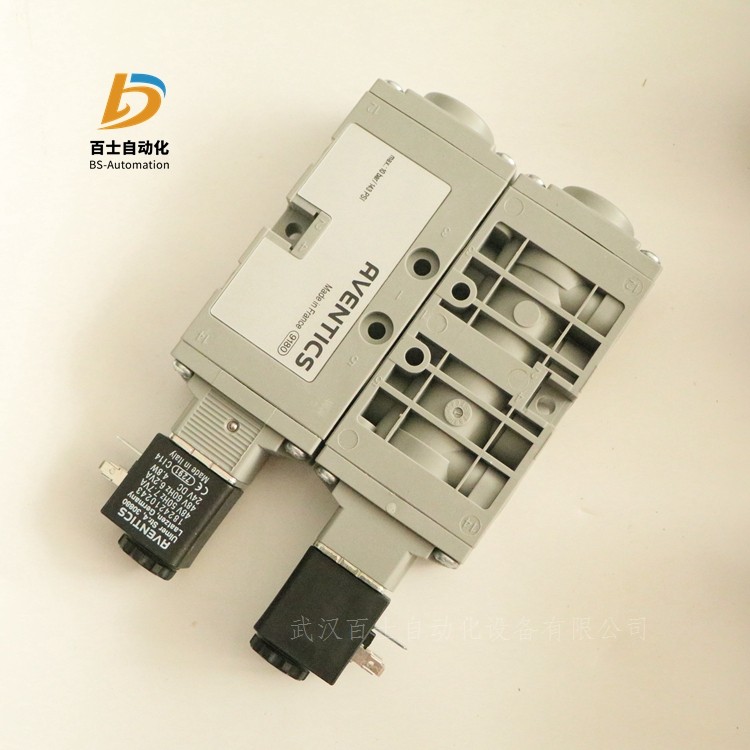

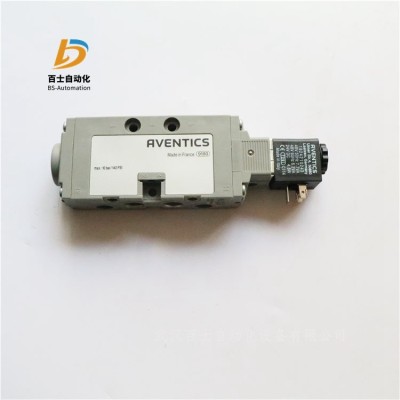

德国进口全新原装正品AVENTICS安沃驰电磁阀0820023026 现货
武汉百士自动化设备有限公司
雷青
通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介：
AVENTICS安沃驰是气动元件、系统以及客户定制解决方案供应商。作为一家气动工程公司，可以为客户提供
工业自动化领域的各种产品及服务，此外我们还专注于商用车、食品饮料、轨道交通、生命科学、能源以及船
舶等核心行业。通过集成电子技术，使用创新材料，引领设备安全及物联网等新行业发展趋势，AVENTICS安
沃驰成为了提供智能易用型解决方案。
拥有超过150年气动行业经验的AVENTICS安沃驰，在全球共有2000余名员工。除了位于德国(Laatzen)，法国
(Bonneville)，匈牙利 (Eger)，美国 (Lexington)，以及中国常州的5大生产基地，AVENTICS安沃驰在全球超
过90个和地区设有销售机构或授权代理商。AVENTICS安沃驰集团还获得了多个全球认证，包括ISO 9001
和ISO/TS 16949质量体系认证，ISO 50001能效管理认证，以及ISO 14001环保认证。
性能参数：
AVENTICS二位五通电磁阀, 系列 RA18-0820022026
Qn = 700 l/min→管式连接→压缩空气 接口 出口: G 1/8→电气连接: 多芯插头, ISO 6952, B 型→可以组装成
块→单稳, 双电磁线圈
结构特点滑阀，零遮盖
先导内部
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
控制压力小/大见下表
环境温度 小值/大值+0°C / +50°C
低/高介质温度-10°C / +50°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
重量见下表
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060761
驱动电压 24 V DC
5/2
Qn = 800 l/min
预控阀的宽度 : 15 mm
底板连接 管式连接
压缩空气 接口 出口 : G 1/8
电气连接 : 多芯插头, ISO 15217, C 型
可以组装成块
手动控制装置 : 锁定式
单线圈
带弹簧复位/空气弹簧复位
先导 : 外部的
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 盘式原理
工作压力范围 -0,9 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 740-BV-R412009690
5/2
Qn = 700 l/min
管式连接
电气连接 : 多芯插头, EN 175301-803, A型
- 25 °C 耐低温
可以组装成块
手动控制装置 : 锁定式
单线圈
带空气弹簧复位
先导 : 内部
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛,聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
工作电压 AC 230 V
工作电压 AC 230 V
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
工作压力范围 1,5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 700 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
兼容性目录 14
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 35 ms
在多线路导线板上的组装 PRS-导线板
重量 0,221 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776270220
5/2
Qn = 1200 l/min
预控阀的宽度 : 30 mm
管式连接
压缩空气 接口 出口 : G 1/4
电气连接 : 多芯插头, EN 175301-803, A型, 3-針
- 25 °C 耐低温
手动控制装置 : 锁定式
双线圈
先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
产品型号：
AVENTICS安沃驰2x二位三通换向阀,系列HF04
0820062101
0820062201
0820062301
AVENTICS安沃驰2x二位三通换向阀,系列HF04
0820062102
0820062202
0820062302
安沃驰AVENTICS二位五通换向阀,系列HF04
0820062051
0820062001
0820062501
安沃驰AVENTICS二位五通换向阀,系列HF04
0820062052
0820062002
0820062502
安沃驰AVENTICS三位五通换向阀,系列HF04
0820062601
安沃驰AVENTICS三位五通换向阀,系列HF04
0820062602
