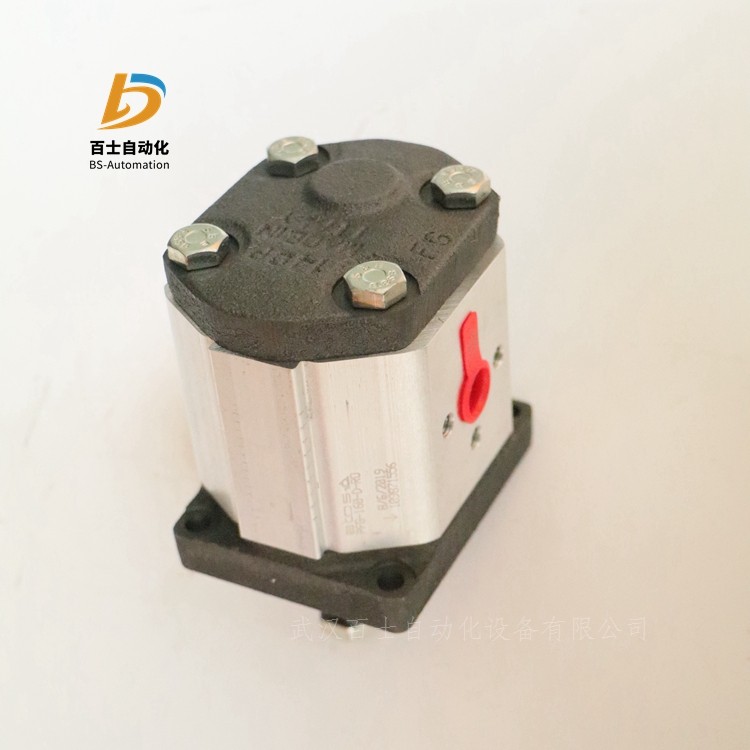

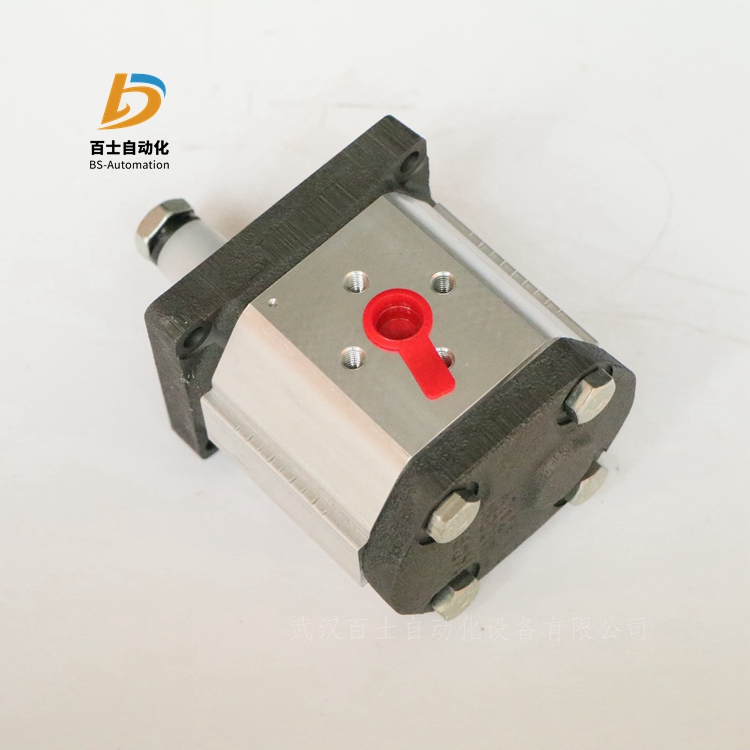

ATOS阿托斯PFG-160-D-RO齿轮泵

意大利全新原装正品ATOS阿托斯PFG-160-D-RO齿轮泵 现货

武汉百士自动化设备有限公司

雷青

通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室

产品简介：

机械能:

对于刚体来说，机械能是其动能和势能的总和;对于流体来说，机械能是其压力能、动能和势能的总和。

压力能:

伯努利方程表明，流体中与压力相关的那部分能量叫作压力能。显然，流体的压力能等于其压力和体积的乘积。

在液压与气压传动中，压力能是主要的能量形式，势能和动能比压力能小得多。

动力元件是指液压系统的液压泵和气压系统的气源装置。它们由电动机或柴油机驱动，把输入的机械能转换成油

液或气体的压力能输入到系统中去，为系统的工作提供动力。

一、液压泵的基本工作原理

单柱塞泵的工作原理。凸轮由电动机带动旋转。当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，

油液从密封体积中挤出，经单向阀排到需要的地方去。当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向回下，

形成一定真空度，油箱中的油液在大气压力的

作用下进入密封容积。凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。

容积式液压泵的共同工作原理如下:

(1)容积式泵必定有一一个或若干个周期变化的密封容积。密封容积变小使油液被挤出，密封容积变大时形成一定

真空度，油液通过吸油管被吸入。密封容积的变换量以及变化频率决定泵的流量。

( 2)合适的配流装置。不同形式泵的配流装置虽然结构形式不同，但所起作用相同，并且在容积式泵中是必不可少

的。容积式泵排油的压力决定于排油管道中油液所受到的负载。

二、液压泵的主要性能参数

1、压力

工作压力是指泵的输出压力，其数值决定于外负载。如果负载是串联的，泵的工作压力是这些负载压力之和;如果

负载是并联的，则泵的工作压力决定于并联负载中小的负载压力。

额定压力是指根据实验结果而推荐的可连续使用的高压力，他反映了泵的能力(一般为泵铭

牌上所标的压力)。在额定压力下运行时，泵有足够的流量输出，并且能保证较高的效率和寿命。

高压力比额定压力稍高，可看作是泵的能力极限。一-般不希望泵长期在高压力下运行。

2、排量和流量

排量q指在无泄漏情况下，液压泵转- ~转所能排出的油液体积。可见，排量的大小只与液压泵中密封工作容腔

的几何尺寸和个数有关。排量的常用单位是(ml/r) 。

单柱塞泵:q=πd2H/4

理论流量Q指在无泄漏情况下， 液压泵单位时间内输出的油液体积。其值等于泵的排量V和泵轴转数n的乘积，

即:QT=qn=πd2Hn/4

实际流量Q指单位时间内液压泵实际输出油液体积。由于工作过程中泵的出 口压力不等于零，因而存在内部泄

漏量0Q (泵的工作压力越高，泄漏量越大)，使得泵的实际流量小于泵的理论流量，即Q=QT-AQ

泵的实际流量和理论流量之比称为容积效率ηpv=Q/Qn=(Qr~OQ)/Qr =1-0Q/Qr且Q=Qr*Npv

3、功率、机械效率和总效率

输入功率P;驱动液压泵的机械功率,由电动机或柴油机给出P; =2πnMr

输出功率Po液压泵输出的液压功率,

P.=pQr

根据能量守恒，有pQ_=2πM~n将Q.=qn,消去n得M~=pq/2π

实际_上，由于泵内有各种机械和液压摩擦损失,泵的实际输入转矩应大于理论转矩

泵的摩擦损失由两部分组成

容积损失主要 是液压泵内部泄漏造成的流量损失。容积损失的大小用容积效率表征ηpv机械损失指液压泵内流

体粘性和机械摩擦造成的转矩损失。机械损失的大小用机械效率表征ηpm

ηpm=Mp/Mp .

液压泵的总效率泵的总效率是泵的输出功率与输入功率之比Mp- =ηpm°Mpv

三、液压泵和液压马达的类型

按结构分:柱塞式、叶片式和齿轮式

按排量分:定量和变量

按调节方式分:手动式和自动式，

自动式又分限压式、恒功率式、恒压式和恒流式等。

按自吸能力分:自吸式合非自吸式

柱塞泵

所述单柱塞泵中，凸轮使泵在半周内吸油，半周内排油。因此泵排出的流量:是脉动的，它所驱动的液压缸或

液压马达的运动速度是不均匀的。所以无论是泵或马达总是做成多柱塞的。常用的多柱塞泵有径向式和轴向

式两大类。

一、径向柱塞泵

1.径向柱塞泵的工作原理

图为径向柱塞泵的工作原理。之所以称为径向柱塞泵是因为有多个柱塞径向地配置在一个共同的缸体内。缸

体由电动机带动旋转，柱塞要靠离心力耍出，但其顶部被定子的内壁所限制。定子是一个与缸体偏心放置的

圆环。因此，当缸体旋转时柱塞就做往复运动。这里采用配流轴配油，又称径向配流。径向柱塞泵外形尺寸

较大，目前生产中应用不广。

二、轴向柱塞泵

1、直轴式轴向柱塞泵原理

泵的工作原理。斜盘和配流盘固定不转，电机带动轴、缸体以及缸体内柱塞-起旋转。柱塞尾有弹簀，使其球

头与斜盘保持接触。

配流盘

由于存在困油问题，为减少困油，因此在配油盘的槽I、II的起始点开. 上条小三角槽，且在二配流槽的两端都

开有小三角槽。

2、流量

轴向柱塞泵的几何排量

q=(πd2/4) DZtg γ

平均理论流量为

Qn=(πd2/4) DZntg γ

式中d-柱塞直径; D~ -柱塞在缸体.上的分布直径; Z- -柱塞数; n-轴的转速;γ-斜盘倾斜角度。

从上式看出:泵的流量及每转排量可通过改变斜盘倾角γ而改变，所以轴向柱塞泵可很方便地做成变量泵。

叶片泵和叶片式马达

叶片泵具有结构紧凑、流量均匀、噪声小、运转平稳等优点，因而被广 泛用于中、低压液压系统中。但它也存

在着结构复杂，吸油能力差，对油液污染比较敏感等缺点。

叶片泵有两类:双作用和单作用叶片泵，双作用叶片泵是定量泵，单作用泵往往做成变量泵。

一、

双作用叶片泵

1、结构和工作原理

双作用叶片泵结构。它主要由壳体、转子、定子、叶片、配流盘和主轴等组成。

双作用叶片泵工作原理可由下图说明。当转子和叶片一起按图示方向旋转时，由于离心力的作用，叶片紧贴在

定子4的内表面，把定子内表面、转子外表面和两个配流盘形成的空间分割成八块密封容积。随着转子的旋转，

每一块密封容积会周期性地变大和缩小。一转内密封容积变化两个循环。所以密封容积每转内吸油、压油两次，

称为双作用泵。双作用使流量增加一倍,流量也相应增加。

2、排量和流量

当不考虑叶片厚度时，双作用叶片泵的排量为Vo=2 (V;-V,)Z

Z为密封容腔的个数,V,和V,分别是完成吸油和压油后封油区内油液的体积。显然考虑到=2n/Z,所以V。= 2nB(R2

-r2)

式中，B一叶片的宽度, R、r一定子的长半径和短半径。

实际上叶片有一一定厚度，叶片所占的空间减小了密封工作容腔的容积。因此转子每转因叶片所占体积而造成的

排量损失。

3、结构.上的若干特点

(1)保持叶片与定子内表面接触转子旋转时保证叶片与定子内表面接触时泵正常工作的必要条件。前文已指出叶片

靠旋转时离心甩出，但在压油区叶片顶部有压力油作用，只靠离心力不能保证叶片与定子可靠接触。为此,将压力

油也通至叶片底部。但这样做在吸油区时叶片对定子的压力又嫌过大，使定子吸油区过渡曲线部位磨损严重。减

少叶片厚度可减少叶片底部的作用力，但受到叶片强度的限制，叶片不能过薄。这往往成为提高叶片泵工作压力

的障碍。在高压叶片泵中采用各种结构来减小叶片对定子的作用力。

(2)端面间隙

为了使转子和叶片能自由旋转，它们与配油盘二端面间应保持一定间隙。 但间隙也不能过大，过大时将使泵的内

泄漏增加，泵容积效率降低。-般中、小规格的泵其端面间隙为0.02~0.04mm。

(3)定子曲线

这里指的是连接四段圆弧的过渡曲线。较早期的泵采用阿基米德螺线。即ρ=r2+aφ及;p=r1-ap采用阿基米德螺线

时，叶片径向速度不变，

不会引起泵流量脉动。

(4)叶片倾角

叶片顶部顺转子旋转方向转过一角度θ。很明显，叶片顶部与定子曲线间是滑动摩擦。在压油区，叶片依靠定子内

表面迫使叶片沿叶片槽向里运;动，其作用与凸轮相似，叶片与定子内表面接触时有一定压力角。

4、类型

叶片泵额定压力6.3MPa,转速有1000~1500r/min,流量有6~ 100r/min多种规格，容积效率90%左右，主要用于机床。

二、单作用叶片泵

1、工作原理

单作用叶片泵工作原理见下图。由图可看出,与双作用泵的主要差别在于它的定子是-一个与转子偏心放置的圆环转

子每一转，转子定子叶片和配流盘形成的密封容积只变换一次，所以配流盘_上只需要一个配流窗口。

2、限压式变量叶片泵

限压式变量叶片泵的原理，泵的输出压力作用在定子右侧的活塞上。当压力作用在活塞上的力不超过弹簧2的预紧

力时，泵的输出流量基本不变。当泵的工作压力增加，作用于活塞上的力超过弹簀的预紧力时，定子向左移动，偏

心量减小，泵的输出流量减小。当泵压力到达某-数值时，偏心量接近零，泵没有流量输出。

概述

齿轮泵是液压泵中结构简单的一种泵，它的抗污染能力强,价格便宜。但一般齿轮泵容积效率较低，轴承. 上不平衡

力大，工作压力不高。齿轮泵的另一一个重要缺点是流量脉动大，运行时噪声水平较高，在高压下运行时尤为突出。

齿轮泵主要用于低压或噪声水平限制不严的场合。一般机械的润滑泵以及非自吸式泵的辅助泵都采用,齿轮泵。

从结构_上看齿轮泵可分为外啮合和内啮合两类,其中以外啮合齿轮泵应用更广泛。

外啮合齿轮泵工作原理

外啮合齿轮泵由一对完全相同的齿轮啮合，产生上下体积变化，这就形成了吸油区和压油区。同时在啮合过程中啮合

点沿啮合线移动,把这两区分开，起配流作用。

泵的排量

泵每转一周把两个齿轮上齿谷中的存油排出。如果泵中采用标准齿轮,并取齿谷的容积等于齿部的体积，则齿轮每转一

周排出的体积可近似等于外径为(mZ+2m)，内径为(mZ-2m)，厚度为B的圆环体积，即

q=π/4[(mZ+2m)2-(mZ-2m)2]B=2rm2ZB

由于齿谷的体积大于齿部，实际几何排量还要大一些，故以3.33代替上式中的π较接近实际情况。得q=6.66m2ZB即

泵的实际流量为: Q=6.66m2ZBηpv'n

工作原理

液压泵是靠密封容腔容积的变化来工作的.原动机带动泵旋转时,通过一定机构使泵内的密封工作腔的容积发生变化,由

配流装置使密封工作容积轮流和吸油口或压油口相通,从而使泵进行吸油和排油.

密封容积大→泵吸油 输入: 转矩和转速

密封容变小→泵压油 输出: 压力和流量

基于.上述工作原理的液压泵叫做容积式液压泵,液压传动中用到的都是容积式液压泵。

工作原理:

中当凸轮旋转时,柱塞在凸轮和弹簧4的作用下在缸体内往复运动。当柱塞右移时,密封工作腔的容积变大，产生真空，

油箱中的油液在大气压力作用下通过单向阀吸入缸体内,实现泵吸油。当柱塞左移时,密封工作腔的容积变小，油液受

到挤压便通过单向阀输送到系统中去，实现泵压油。如果偏心轮不断地旋转,泵就会不断地完成吸油和压油动作,因此

就会连续不断地向液压系统供油

—GP型泵是一种具有轴向间隙补偿功能的定排量外啮合齿轮泵。

—该泵在高压下具有很高的容积效率和很低的噪声。由于导向管平衡系统的作用，该泵的耐用性很好。

—GP泵具有三种不同规格，其排量分别为9.1,20.8和51.4cm3/rev，工作压力可达230bar（标准）和310bar（高压型H）

—GP泵可根据需要组合成不同流量的多联泵。

齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前

后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空

间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮泵的排出口的压力

完全取决于泵出处阻力的大小。

齿轮泵的概念是很简单的，即它的基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳

体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入

两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，后在两齿啮合时排出。

在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械

性地挤排出来。因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。由

于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一

样的。随着驱动轴的不间断地旋转，泵也就不间断地排出流体。泵的流量直接与泵的转速有关。

实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到，因为这些流体被用来润滑轴承及齿轮两侧，

而泵体也绝不可能无间隙配合，故不能使流体地从出口排出，所以少量的流体损失是必然的。然而泵还是可以良

好地运行，对大多数挤出物料来说，仍可以达到93%～98%的效率。对于粘度或密度在工艺中有变化的流体，这种泵

不会受到太多影响。如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。如果

这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达

到装置中弱的部件的机械极限(通常装有一个扭矩限制器)。

对于一台泵的转速，实际上是有限制的，这主要取决于工艺流体，如果传送的是油类，泵则能以很高的速度转动，但

当流体是一种高粘度的聚合物熔体时，这种限制就会大幅度降低。推动高粘流体进入吸入口一侧的两齿空间是非常重要

的，如果这一空间没有填充满，则泵就不能排出准确的流量，所以PV值(压力×流速)也是另外一个限制因素，而且是一个

工艺变量。由于这些限制，齿轮泵制造商将提供一系列产品，即不同的规格及排量(每转一周所排出的量)。这些泵将与具

体的应用工艺相配合，以使系统能力及价格达到优。

泵的齿轮与轴共为一体，采用通体淬硬工艺，可获得更长的工作寿命。型轴承结合了强制润滑机理，使聚合物经轴承表面，

并返回到泵的进口侧，以确保旋转轴的有效润滑。这一特性减少了聚合物滞留并降解的可能性。精密加工的泵体可使型轴承

与齿轮轴精确配合，确保齿轮轴不偏心，以防齿轮磨损。密封结构与聚四氟唇型密封共同构成水冷密封。这种密封实际上并

不接触轴的表面，它的密封原理是将聚合物冷却到半熔融状态而形成自密封。也可以采用密封，它在轴封内表上加工有反向

螺旋槽，可使聚合物被反压回到进口。为便于安装，制造商设计了一个环形螺栓安装面，以使与其它设备的法兰安装相配合，

这使得筒形法兰的制造更容易。

PEP－II齿轮泵带有与泵的规格相匹配的加热元件，可供用户选配，这可保证快速加温和热量控制。与泵体内加热方式不同

，这些元件的损坏只限于一个板子上，与整个泵无关。

驱动装置

齿轮泵由一个独立的电机驱动，可有效地阻断上游的压力脉动及流量波动。在齿轮泵出口处的压力脉动可以控制在1%以内。

在挤出生产线上采用一台齿轮泵，可以提高流量输出速度，减少物料在挤出机内的剪切及驻留时

外啮合齿轮泵是应用广泛的一种齿轮泵，一般齿轮泵通常指的就是外啮合齿轮泵。主要有主动齿轮、从动齿轮、泵体、

泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴

承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。

齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，

压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后，由于两个

齿轮的轮齿不断啮合，便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入

和排出液体。

泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。

内啮合齿轮泵，它由一对相互啮合的内齿轮、及它们中间的月牙形件、泵壳等构成。月牙形件的作用是将吸入室和排出室

隔开。当主动齿轮旋转时，在齿轮脱开啮合的地方形成局部真空，液体被吸A泵内充满吸入室各齿间，然后沿月牙形件的

内外两侧分两路进入排出室。在轮齿进入啮合的地方，存在于齿间的液体被挤压而送进排出管。

提高齿轮油泵性能的可行回路

齿轮油泵因受定排量的结构限制，通常认为齿轮泵仅能作恒流量液压源使用。

在泵上直接安装控制阀，可省去泵与方向阀之间管路，从而控制了成本。较少管件及连接件可减少泄漏，从而提高工

作可靠性。而且泵本身安装阀可降低回路的循环压力，提高其工作性能。下面是一些可提高齿轮泵基本功能的回路，

其中有些是实践证明可行的基本回路，而有些则属创新研究。

卸载回路

卸载元件将在大流量泵与小功率单泵结合起来。液体从两个齿轮油泵因受定排量的结构限制，通常认为齿轮泵仅能作

恒流量液压源使用.齿轮油泵因受定排量的结构限制，通常认为齿轮油泵仅能作恒流量液压源使用。然而，附件及螺纹

联接组合阀方案对于提高其功能、降低系统成本及提高系统可靠性是有效的，因而，齿轮油泵的性能可接近价昂、复

杂的柱塞泵。的性能可接近价昂、复杂的柱塞泵。的出口排出，直至达到预定压力和（或）流量。这时，大流量泵便

把流量从其出口循环到入口，从而减少了该泵对系统的输出流量，即将泵的功率减少至略高于高压部分工作的所需值。

流量降低的百分比取决于此时未卸载排量占总排量的比率。组合或螺纹联接卸载阀减少乃至消除了管路、孔道和辅件及

其它可能的泄漏。

简单的卸载元件由人工操纵。弹簧使卸载阀接通或关闭，当给阀一操纵信号时，阀的通断状态好被切换。杠杆或其它机

械机构是操纵这种阀的简单方法。

导控（气动或液压）卸载阀是操纵方式的一种改进，因为此类阀可进行远程控制。其大的进展是采用电气或电子开关控

制的电磁阀，它不仅可用远程控制，而且可用微机自动控制，通常认为这种简单的卸载技术是应用的佳情况。

人工操纵卸载元件常用于为快速动作而需大流量及快速动作而需大流量及为精确控制而减少流量的回路，例如快速伸缩

的起重臂回路。图1所示回路的卸载阀无操纵信号作用时，回路一直输出大流量。对于常开阀，在常态下回路将输出小流量。

压力传感卸载阀是普遍的方案。弹簧作用使卸载阀处于其大流量位置。回路压力达到溢流阀预调值时，溢流阀开启，卸载

阀在液压和作用下切换至其小流量位置。压力传感卸载回路多用于行程中需快速、行程结束时需高压低速的液压缸供液。

压力传感卸载阀基基本上是一个达到系统压力即卸的自动卸载元件，普遍用于测程仪分裂器和液压虎钳中。

流量传感卸载回路中的卸载阀也是由弹簧将其压向大流量位置。该阀中的固定节流孔尺寸按设备的发动机佳速度所需流

量确定。若发动机速度超出此佳范围，则节流小孔压降将增加，从而将卸载阀移位至小流量位置。因此大流量泵相邻的

元件做成可对大流量节流的尺寸，故此回路能耗少、工作平稳且成本低。这种回路的典型应用是，限定回路流量达佳范

围以提高整个系统的性能，或限定机器高速行驶期间的回路压力。常用于垃圾运载卡车等。

压力流量传感卸载回路的卸载阀也是由弹簧压向大流量位置，无论达到预定压力还是流量，都会卸载。设备在空转或正

常工作速度下均可完成高压工作。此特性减少了不必要的流量，故降低了所需的功率。因为此种回路具有较宽的负载和

速度变化范围，故常用于挖掘设备。

具有功率综合的压力传感卸载回路，它由两组略加变化的压力传感卸载泵组成，两组泵由同一原动机驱动，每台泵接受

另一卸载泵的导控卸载信号。此种传感方式称之为交互传感，它可使一组泵在高压下工作而另一组泵在大流量下工作。

两只溢流阀可按每个回路特殊的压力调整，以使一台或两台泵卸载。此方案减少了功率需求，故可采用小容量价廉原动机。

负载传感卸载回路。当主控阀的控制腔（下腔）无负载传感信号时，泵的所有流量经阀1、阀2排回油箱；当给此控制阀

施加负载传感信号时，泵向回路供液；当泵的输出压力超过负载传感阀的压力预定值时，泵仅向回路提供工作流量，而

多余流量经阀2的节流位置旁通回油箱。

带负载传感元件的齿轮油泵与柱塞泵相比，具有成本低、抗污染能力强及维护要求低的优点。

不论齿轮油泵的转速、工作压力或支路需要的流量大小，定值一次流量控制阀总可保证设备工作所需的流量。泵的输出流

量必须大于或等于一次油路所需流量，二次流量可作它用或回油箱。定值一次流量阀（比例阀）将一次控制与液压泵结合

起来，省去管路并消除外泄漏，故降低了成本。此种齿轮泵回路的典型应用是汽车起重机上常可见到的转向机构，它省去

了一个泵。

负载传感流量控制阀的功能与定值一次流量控制的功能十分相近：即无论泵的转速、工作压力或支路抽需流量大小，均提

供一次流量。但仅通过一次油口向一次油路提供所需流量，直至其大调整值。此回路可替代标准的一次流量控制回路而获

得大输出流量。因无载回路的压力低于定值一次流量控制方案，故回路温升低、无载功耗小。负载传感比列流量控制阀与

一次流量控制阀一样，其典型应用是动力转向机构。

旁路流量控制

对于旁路流量控制，不论泵的转速或工作压力高低，泵总按预定大值向系统供液，多余部分排回油箱或泵的入口。此方案

限制进入系统的流量，使其具有佳性能。其优点是，通过回路规模来控制大调整流量，降低成本；将泵和阀组合成一体，

并通过泵的旁通控制，使回路压力降至低，从而减少管路及其泄漏。

旁路流量控制阀可与限定工作流量（工作速度）范围的中团式负载传感控制阀一起设计。此种型式的齿轮泵回路，常用于

限制液压操纵以使发动机达佳速度的垃圾运载卡车或动力转向泵回路中，也可用于固定式机械设备。

干式吸油阀

干式吸油阀是一种气控液压阀，它用于泵进油节流，当设备的液压空载时，仅使极小流量（〈 18.9t/min）通过泵；而在

有负载时，全流量吸入泵。如图10所示，这种回路可省去泵与原动机间的离合器，从而降低了成本，还减小了空载功耗，

因通过回路的极小流量保持了设备的原动机功率。另外，还降低了泵在空载时的噪声。干式吸油阀回路可用于由内燃机

驱动的任何车辆中开关式液压系统，例如垃圾装填卡车及工业设备。

液压泵方案的选择

齿轮油泵的工作压力已接近柱塞泵，组合负载传感方案为齿轮泵提供了变量的可能性，这就意味着齿轮泵与柱塞泵之间

原本清楚的界限变理愈来愈模糊了。

合理选择液压泵方案的决定因素之一，是整个系统的成本，与价昂的柱塞泵相比，齿轮泵以其成本较低、回路简单、过

滤要求低等特点，成为许多应用场合切实可行的选择方案。

使用齿轮泵的同时应该避免些什么？

齿轮泵适用于各个行业，输送的介质范围比较广泛，此齿轮泵具有结构牢固，安装方便，拆卸容易，保养简单，

使用的流量均匀连续，磨损轻微，使用寿命长等等一些优点。

　　1、使用齿轮泵的过程中要经常加脂，润滑脂比较容易挥发，所以必须注意添换，其次保持好轴承处的清洁；

2、使用或者是使用完的情况下要把电动抽油泵放在比较干燥，没有腐蚀性，比较洁净的环境之中去；

3、齿轮泵在使用的过程中要经常检查并且维修，应该注意检查电动油桶查看里面的电源线；内接线，插头，开

关是不是还能正常的使用；轴承的零部件是否有没有损坏的地方等等一些；

4、应保存好齿轮泵上的每一个零部件，在拆检齿轮泵的过程中，应该保存好每一个零部件，并且保持洁净；

13发展方向

作为泵的一个主要品种，齿轮泵经了很多重要的发展变化。早期的齿轮泵都是全液压式，由于环保和节能的需要，

以及伺服电机的成熟应用和价格的大幅度下降，近年来全电动式的精密齿轮泵越来越多，为了分析这一发展趋势

，我将这其的比较特点列出：

全电动式齿轮泵有一系列优点，特别是在环保和节能方面的优势，据报道，目前较先进的全电动式齿轮泵节电可

以达到70%，另外，由于使用伺服电机注射控制精度较高，转速也较稳定，还可以多级调节。但全电动式齿轮泵

在使用寿命上不如全液压式齿轮泵，而全液压式齿轮泵要保证精度就必须使用带闭环控制的伺服阀，而伺服阀价

格昂贵，带来成本上升。

全液压式齿轮泵在成型精密、形状复杂的制品方面有许多独特优势，它从传统的单缸充液式、多缸充液式发展到

现在的两板直压式，其中以两板直压式具代表性，但其控制技术难度大，机械加工精度高，液压技术也难掌握。

电动—液压式齿轮泵是集液压和电驱动于一体的新型齿轮泵，它融合了全液压式齿轮泵的高性能和全电动式的

节能优点，这种电动-液压相结合的复合式齿轮泵已成为齿轮泵技术发展方向。

依据齿轮泵设备工艺的需求，齿轮泵油泵马达耗电占整个设备耗电量的比例高达50%-65%，因而极具节能潜力。

齿轮泵旋转不畅的原因

齿轮泵旋转不畅的原因

①轴向间隙或径向间隙太小。重新加以调整修配。

②泵内有污物。解体以清除异物。

③装配有误。齿轮泵两销孔的加工基准面并非装配基准面，如先将销子打入，再拧紧螺钉，泵会转不动。正确的

方法是，边转动齿轮泵边拧紧螺钉，后配钻销孔并打入销子。

④泵与发动机联轴器的同轴度差。同轴度应保证在0.1mm以内。

⑤泵内零件未退磁。装配前所有零件均须退磁。

⑥滚针套质量不合格或滚针断裂。修理或更换。

⑦工作油输出口被堵塞。清除异物。

14平时维护齿轮泵的问方法

在使用齿轮泵的时侯避免不了要碰着齿轮泵的磨损，因此会出现许多问题，所以要学会普遍的对齿轮泵的一个

维修技术。有了问题能够对其做出一个准确的判断，接下来我就为大家讲一下普通的维修技术：

　　1.工作平面的维修：要是泵盖工作平面磨损比较小，可自己动手研磨法消除磨损痕迹，即在平台或厚玻璃

板上放少许气门砂，然后将泵盖放在上面进行研磨，直到把磨损痕迹磨掉，工作表面平整为止。要是泵盖工作

平面磨损深度超过零点一毫米时，就要采取先车削在研磨的来维修。

　　2.主动轴衬套孔的维修：泵盖上的主动轴衬套孔磨损的修理与壳体主动轴衬套孔磨损的维修方法一样。

　　泵壳内腔的修理：泵壳内腔磨损后，都采取内腔镶套法修复，即将内腔搪大后镶配铸铁或钢衬套。镶套后，

将内腔搪到要求的尺寸，并把伸出端面的衬套磨去，要和泵壳结合面平齐。

　　3.阀座的维修：限压阀有球形阀和柱塞式阀两种。球形阀座磨损后，可将一钢球放在阀座上，然后用金属

棒轻轻敲击钢球，直到球阀与阀座密合为止。要是阀座磨损严重，要铰削除去磨痕，再用上法使之密合。柱塞

式阀座磨损后，可放入少许气门砂进行研磨，磨到密合为止。

　　以上说的是针对齿轮泵基础的一些关于零部件的维修，在应用的过程中也许还会遇到其他方面不同的问题，

还得对这些不同的问题认真的探讨找出其中问题所在的原因。
