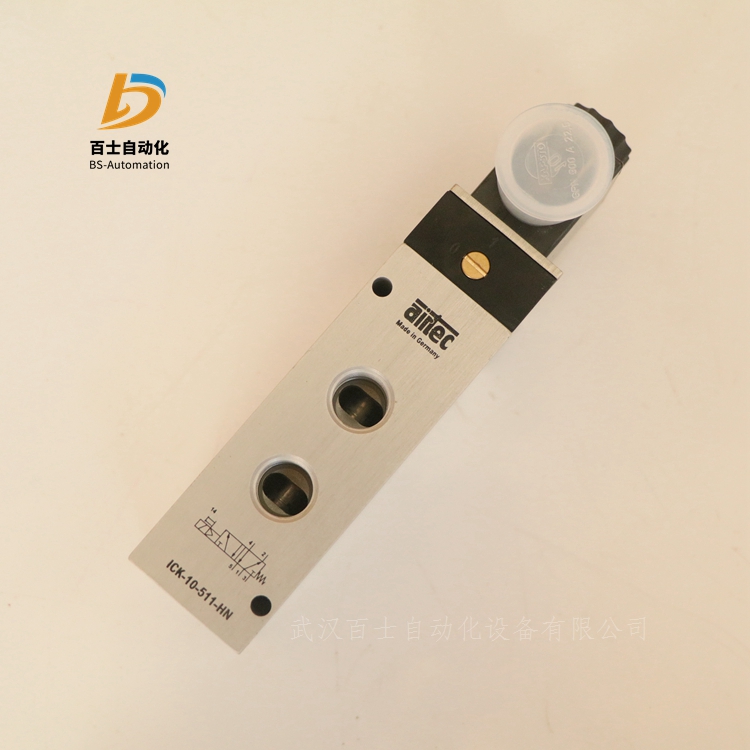

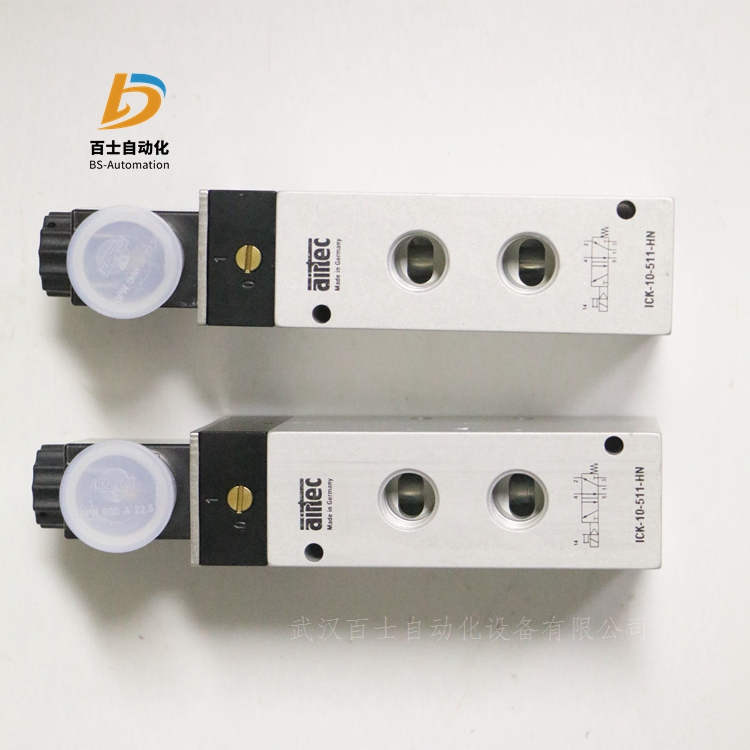

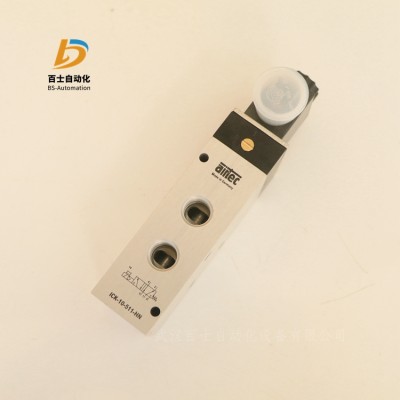

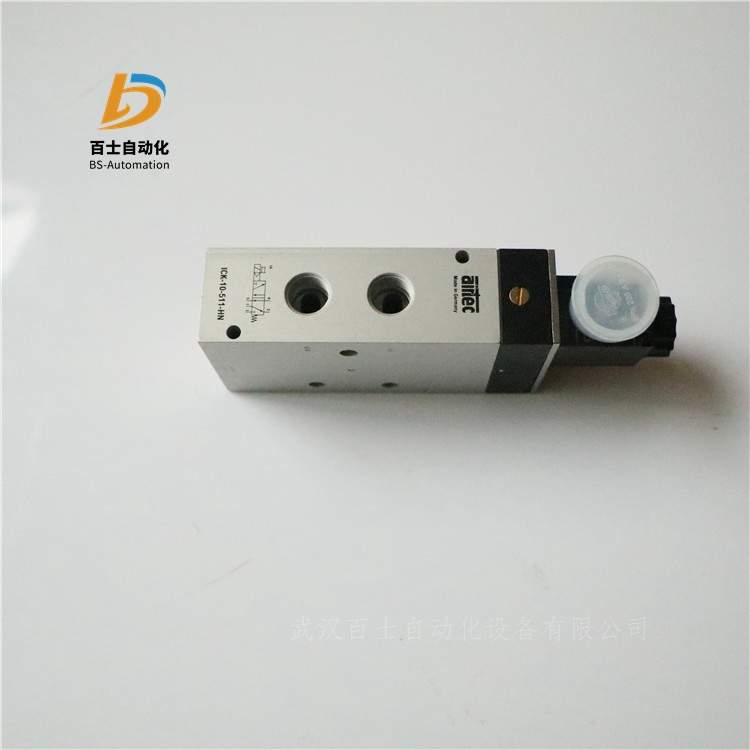

全新原装 正品AIRTEC爱尔泰克电磁阀ICK-10-511-HN
武汉百士自动化设备有限公司
吴娜
通讯地址：湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介：
德国AIRTEC公司是生产气动元件的企业，具有30多年的生产经验。它的总部坐落于德国法兰克福市郊的科伦贝格(Kronberg)，生产位于斯图加特附近的罗依特林根(Reutlingen)。AIlRTEC在20多个和地区拥有子公司和合作企业，为客户提供优质便捷的服务。
AIRTEC属于气动自动化领域，具有技术力量，以及高质量解决各类技术问题的能力，同时为客户提供品质、科技的产品，并以很低的维修率给客户带来巨大的利益。
注重质量是本公司的一贯的经营宗旨，“质量”是AIRTEC成功的决定因素。我们从产品开发研制阶段起就把质量放在一位，这一宗旨始终贯穿于各个部门，贯穿于生产、调试、产品交付直至售前、售后服务的整个过程。此外，AIRTEC公司还是世界气动行业中较早通过ISO9001质量认证的公司之一。
AIRTEC生产的阀能承受各种使用环境,如多粉尘的环境、潮湿的环境及野外。其主要原因是AIRTEC的阀芯结构，它是AIRTEC的设计。这也是AIRTEC的产品以其品质,长寿命而闻名全球的主要原因。
1)AIRTEC阀特有的密封设计是将复合树脂环以及膨胀О形圈复合而成。由于复合树脂环较硬，它的膨胀非常有限。
2)阀套由不锈钢制成，阀套和复合树脂之间具有配合公差。
3)阀套小孔内缘和阀芯上的复合树脂环外缘均呈无锐边状，其边缘相当于一把剃刀,可切碎任何进入阀套的小孔内的杂质颗粒，并由气流带走。这种抗污染的结构非常有效，使AIRTEC的阀能够广泛地用于煤矿、矿山、水泥等设备。
4)当阀长期不用时，由于AIRTEC阀特有的阀芯结构，密封圈也不会和阀套相互粘连，从而可以正常开启。
5)和同样规格尺寸的阀相比，AIRTEC的阀具有更大的流量。
1.管式阀安装：螺纹接口,可以单独或成组安装。对于MF-05,MF-07和MF-25需要单个气路板。
2.组合阀：3/2提动阀可安装6个。用于:MS-18 ,MS-20。
3.P口气路板：带共用进气口适合于安装1-12个，3/2，5/2和5/3阀。阀用于中空螺栓安装。用于:M-04,M-05，M-07，P-05和P-07。
4.P-R-S气路板：带共用进气口和二个共用排气口。适合于安装5/2和5/3阀。阀用中空螺栓安装。用于:M-04，M-05，M-07,P-05和P-07。
5.塑料气路板：带共用进气口和二个共用排气口。阀用两个螺钉直接安装在气路板上。用于:MF-05，MF-25和MF-07。
6.模块气路板：模块化P-R-S口气路板,可扩展，带共用进气口和二个共用排气口。可以安装不同尺寸(1/8和1/4)的阀。用于:KM-09，KM-10。
7.板式阀安装：于安装5/2和5/3阀，其优点是更换阀时无需拔管子。带共用进气口和二个共用排气口。阀用两螺钉直接安装在气路板上。用于:MC-07，MC-20,MD-20.
8.可扩展气路板：此模块气路板为可扩展型，有一个通用进气口和两个通用排气口.根据需要添加阀门。可使用安装DIN导轨的夹子。
产品性能参数与型号：
德国AIRTEC电磁阀KF-46系列
根据端子类型的工作连接
温度范围-10°C…+50°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR，
内部零件：铝、不锈钢和Ms
额定电压24V DC，±10%
每磁铁功耗1.3 W
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配备有应急锁定手动驱动装置。使用螺丝刀通过端子盖进行操作。
AIRTEC爱尔泰克2x二位三通换向阀
KF-46-210/2-HN-S12
KF-46-310/2-HN-S12
KF-46-312/2-HN-S12
KF-46-314/2-HN-S12
AIRTEC爱尔泰克二位五通换向阀
KF-46-510-HN
KF-46-510-HN-S12
KF-46-511-HN-S12
KF-46-520-HN-S12
AIRTEC爱尔泰克三位五通换向阀
KF-46-530-HN-S12
KF-46-533-HN-S12
KF-46-534-HN-S12
德国AIRTEC电磁阀KM-10系列
技术特点
连接：G1/4
标称宽度：9 mm
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
5/2路、5/3路
可用电压：
直流：12伏，24伏
交流：24伏、115伏、230伏
连接
KM-09: G1/8
KM-10: G1/4
标称宽度
KM-09: 6 mm
KM-10: 9 mm
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少比 低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本
电动柱塞阀。接通电压后，阀门切换。这些阀门配有闭锁式手动辅助执行机构。用螺丝刀驱动。
AIRTEC二位五通电磁阀
KM-10-510-HN
KM-10-511-HN
KM-10-520-HN
AIRTEC三位五通电磁阀
KM-10-530-HN
KM-10-533-HN
KM-10-534-HN
德国AIRTEC电磁阀KN-05、KN-55系列
技术特点
连接：G1/4，Namur
流量 780NL/min
压力范围 3...10bar
标称宽度：6 mm
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路、5/2路、3/3路
可用电压：
直流：12伏，24伏
交流：24伏、115伏、230伏
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急装置。用螺丝刀驱动。
KN-55型配备了防潮磁性线圈和磁铁上的附加密封。
包括安装螺钉、编码销和O型环。
AIRTEC二位三通换向阀
KN-05-310-HN
KN-05-310-HNX-XXX
KN-05-310-HN-142
KN-05-310-HN-144
KN-05-310-HN-912
KN-55-310-HN
KN-05-311-HN
KN-55-311-HN
KN-05-311-HN+108-030-1160
KNE-05-511-PR-3493
AIRTEC二位五通换向阀
KN-05-510-HN
KN-05-511-HN
KN-55-510-HN
KN-55-511-HN
KN-05-520-HN
KN-55-520-HN
KN-05-511-HN-912
KN-05-520-HN-157
KN-05-520-HN-142
AIRTEC三位五通换向阀
KN-05-530-HN
KN-55-530-HN
KN-05-533-HN
KN-55-533-HN
德国AIRTEC电磁阀M-04系列
技术特点
连接：G1/8
标称宽度：4 mm
流量： 360Nl/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路
5/2路、5/3路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
AIRTEC爱尔泰克二位三通电磁阀
M-04-310-HN
M-04-311-HN
M-04-320-HN
MO-04-310-HN
AIRTEC爱尔泰克二位五通电磁阀
M-04-510-HN
M-04-511-HN
M-04-520-HN
AIRTEC爱尔泰克三位五通电磁阀
M-04-530-HN
M-04-533-HN
德国AIRTEC电磁阀M-05系列
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一位数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-05-312-HN适用于真空。
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX）防爆标准。
接口：G 1/8
通径： 6mm
材料：阀体:铝（阳极氧化)、密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜。
防护等级：IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-05-310-HN
M-05-311-HN
M-05-320-HN
ME-05-311-HN
ME-05-312-HN
ME-05-320-HN
MO-05-310-HN
MO-05-311-HN
AIRTEC二位五通电磁阀
M-05-510-HN
M-05-511-HN
M-05-520-HN
AIRTEC三位五通电磁阀
M-05-530-HN
M-05-533-HN
M-05-534-HN
德国AIRTEC电磁阀M-07系列
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
材料: 阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: P65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-311-HN
M-07-311-HN+108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-511-HN
M-07-520-HN
M-07-520-HN+108-030-0026
M-07-511-HN+108-030-1160
M-07-511-HN+108-030-1065
M-07-511-HN-912
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN+23-SP-011-427
M-07-533-HN
M-07-534-HN
M-07-530-HN+108-030-1067
德国AIRTEC电磁阀M-20系列
技术特点
连接：M5
标称宽度：3 mm
流量： 220NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：无
阀门型号：
5/2路、5/3路
重量：0.1kg 0.3kg
可用电压：
直流：12V，24V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急操作。用螺丝刀驱动。
AIRTEC二位五通电磁阀
M-20-510-HN
M-20-520-HN
M-21-510-HN
VS-20-510
AIRTEC三位五通电磁阀
M-20-530-HN
M-20-533-HN
德国AIRTEC电磁阀MF-04系列
技术特点
标称宽度：3 mm
流量： 360NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
阀门型号：
5/2路、5/3路
可用电压：
直流：12V，24V
交流：24V、115V、230V
连接接口：法兰位于（1、3和5）口和G1/8（2和4）口
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化和塑料
密封件：NBR和POM
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
重量：0.25kg 0.4kg
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
基板安装用安装螺钉和垫圈包含在交付范围内。
爱尔泰克AIRTEC二位五通电磁阀
MF-04-510-HN
MF-04-520-HN
爱尔泰克三位五通电磁阀
MF-04-530-HN
MF-04-533-HN
德国AIRTEC电磁阀MN-06系列
技术特点
连接：G1/4，Namur
标称宽度：6 mm
流量： 750NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路、5/2路、3/3路
重量：0.32kg 0.46kg
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，等级7:2:4µ，无腐蚀性成分。作为减损，压力露点必须至少比环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
包括安装螺钉、编码销和O型环
AIRTEC二位三通电磁阀
MN-06-310-HN
MN-06-311-HN
AIRTEC二位五通电磁阀
MN-06-510-HN
MN-06-511-HN
MN-06-520-HN
AIRTEC三位五通电磁阀
MN-06-530-HN
德国AIRTEC电磁阀MS-18系列
技术特点
连接：G1/8
标称宽度：1.4mm
流量： 56NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动阀座阀。接通电压后，阀门切换。这些阀门配备有手动应急操作。用螺丝刀驱动。
设计与功能
提动阀结构，弹簧复位，可持续通电。型号MSO(常开)）电磁阀供气口在3口。
在型号MS-18-310/n-HN和MSO-18-310/n-HN中，字母n表示阀的数量。n为6。
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
MS-18-310-HN
3/2路，单稳态，机械弹簧，静止位置关闭
MS-18-310/n-HN
3/2路，单稳态，机械式
爱尔泰克二位三通电磁阀
MS-18-310-HN
MS-18-310/2-HN
MSO-18-310/2-HN
MS-18-310/3-HN
MSO-18-310-HN
MSO-18-310/3-HN
MS-18-310/4-HN
MSO-18-310/4-HN
MS-18-310/5-HN
MSO-18-310/5-HN
MS-18-310/6-HN
MSO-18-310/6-HN
